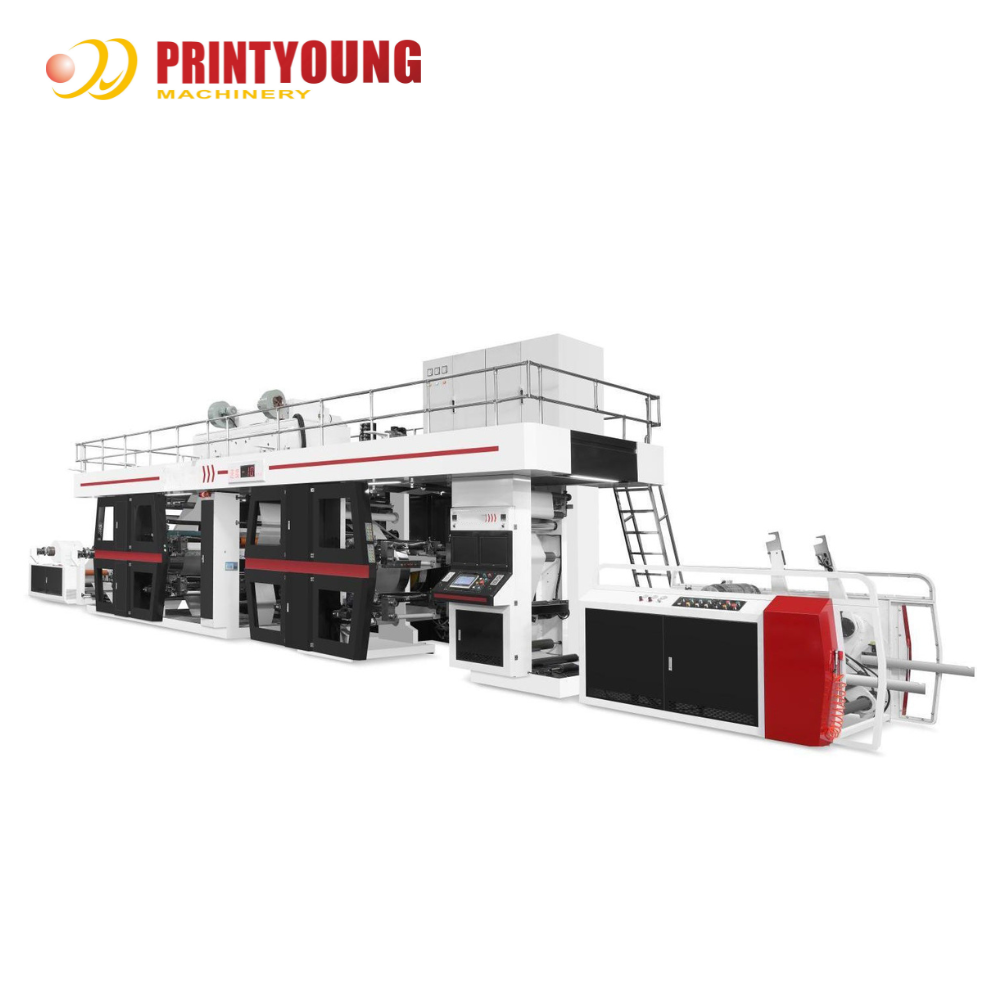

Machine d'impression économique CI Flex

Paramètres techniques

Nombre de stations d'impression	4+4 (pleine largeur, impression avant 4 couleurs, impression arrière 4 couleurs)
Largeur maximale de la bande	1050 mm
Largeur d'impression maximale	900 mm
Répétition d'impression	400 ~ 1300 mm
Vitesse mécanique maximale	300 m/min
Vitesse d'impression maximale	50 ~ 250 m/min
Précision du repérage	Longitude : ±0,15 mm ; Transversale : ±0,15 mm
Épaisseur de la plaque +Épaisseur du ruban	1,14 mm + 0,38 mm ou à spécifier
Source de chaleur	Éléments électriques
Alimentation électrique	3 phases, 380 V, 50 Hz ou à spécifier
Encre	encre à base d'eau ou encre solvant
Contrôle principal	PLC

Configuration

Substrats

PP tissé

Unité de déroulage à double station

- Déroulage à double station.
- Diamètre max. du rouleau : Φ1500 mm.
- Entraînement central au déroulage, équipé d'un frein à poudre magnétique.
- Avec contrôle automatique de la tension : adopter un rouleau flottant léger pour le contrôle. Compensation automatique de la tension, contrôle en boucle fermée, mesure de la position du cylindre à faible friction, contrôle de la vanne de régulation de pression de précision, le diamètre du rouleau atteint la valeur définie peut automatiquement alerter ou s'arrêter.
- Il a la fonction d'arrêt automatique lorsque le matériau est cassé et de maintien de la tension lorsque le matériau est arrêté, afin d'éviter le relâchement et la déviation du substrat lorsque le matériau est arrêté.
- Correction automatique de la déviation latérale : configurer toute l'opération avant l'impression d'un système de correction de sonde ultrasonique à quatre rouleaux avec fonction de retour manuel/automatique/central, la translation gauche et droite peut être ajustée de ±65 mm.

Unité d'impression

Nombre de groupes d'impression	4+4 (pleine largeur, impression avant 4 couleurs, impression arrière 4 couleurs)
Encre appropriée	Encre à base d'eau ou encre à base d'huile
Cliché d'impression	Résine ou Caoutchouc
Raclette	Raclette chambre avec pompe à encre
Rouleau anilox	Rouleau anilox céramique 8 pièces LPI à spécifier
Montée du cylindre d'impression et descente	Système de contrôle hydraulique automatique contrôle la montée et descente du cylindre d'impression
Pression d'impression	Réglage mécanique
Méthode de repérage des couleurs	Repérage longitudinal motorisé et Repérage transversal motorisé contrôle PLC
Diamètre du tambour central	Φ800 mm

Cylindre d'impression -- 8 pièces

※Dans les 40 cm de la machine.
※Répétition d'impression : 500-1100 mm.

Rouleau anilox céramique -- 8 pièces

※Contrôle de l'épaisseur de l'encre, transfert d'encre uniforme.
※Amélioration de la qualité d'impression.
※Mélange automatique de l'encre à l'arrêt de la machine, évite le séchage de l'encre.

Tambour central -- 2 ensembles

※Diamètre : Φ800 mm.
※Pour un meilleur repérage des couleurs, avec la configuration d'impression centrale, le matériau imprimé est supporté par le cylindre et améliore considérablement le repérage des couleurs, en particulier avec les matériaux extensibles.
※Surface du rouleau de pression central à température constante.
※Tambour central avec système de refroidissement à eau.

Raclette chambre avec pompe à encre -- 8 pièces

※Avec pompe à encre à cycle bidirectionnel, pas de débordement d'encre, encre uniforme, économie d'encre.
※Spécial pour l'impression à haute vitesse, évite les éclaboussures d'encre.
※Amélioration de la qualité d'impression.

Repérage

※Repérage longitudinal motorisé.

※Repérage transversal motorisé, contrôle PLC.

Contrôle PLC du repérage Station hydraulique

Pont roulant, facile à soulever les matériaux, les cylindres et les rouleaux

Groupe d'impression motorisé se déplaçant vers l'avant et vers l'arrière

Unité de chauffage et de séchage

* Le chauffage électrique est adopté, qui est converti en chauffage à flux d'air circulant par des échangeurs de chaleur. Le contrôle de la température adopte un contrôleur de température intelligent, un relais statique sans contact, un contrôle bidirectionnel, s'adapte à différents processus et à la production environnementale, économise la consommation d'énergie, réalise le contrôle de température PID, et la précision du contrôle de température est de ± 2°C.
* Le ventilateur indépendant du four fait entrer l'air, et le ventilateur indépendant évacue l'air. En contrôlant l'entrée d'air du ventilateur. Il est complété en ajustant la porte d'air pour obtenir la meilleure vitesse de vent et pression d'air du processus, ce qui peut mieux améliorer l'efficacité thermique du four de séchage et économiser la consommation d'énergie. L'ouverture et la fermeture du four adoptent un contrôle par cylindre, équipé de tiges de protection et d'une plateforme d'allée de tunnel de séchage avec fonction supplémentaire de retrait d'air chaud.

Soufflage d'air double face, séchage à l'air chaud, séchage à l'air froid plus rapide.

Sècheur entre chaque couleur	séchage par chaleur électrique
Ventilateur	2,2 kW x 2 pièces
Puissance de chauffage	35 kW

Inspection vidéo

* Résolution : 1280*1024
* Grossissement : 3-30 (se référant au grossissement de surface)
* Affichage : mode plein écran
* Intervalle de capture d'image : détermine automatiquement l'intervalle de capture d'image en fonction du signal de position de l'encodeur PG/capteur d'engrenage
* Vitesse d'inspection de la caméra : 1,0 m/min
* Plage d'inspection : selon la largeur du support imprimé, elle peut être réglée arbitrairement, et peut être surveillée à des points fixes ou automatiquement en va-et-vient
* Vérifier la qualité d'impression sur l'écran vidéo

Unité de traction

Constitution de la traction : rouleau en aluminium, rouleau chromé.

Zones de traction : partie déroulage et enroulage.

Unité de rembobinage à double station

* Enroulement par friction de surface à double poste de travail, configuration de découpe servo, longueur de section stable
* Le contrôle de la tension adopte un contrôle par rouleau flottant super léger, une compensation automatique de la tension, un contrôle en boucle fermée, un réglage arbitraire de la tension conique (détection de position du cylindre à faible friction, contrôle de la vanne de régulation de pression de précision, le diamètre du rouleau atteint la valeur définie peut automatiquement alerter ou s'arrêter)
* Arbre pneumatique 8'' - 2 pièces

Équipement auxiliaire

* Série d'outils.
* Boutons d'arrêt d'urgence sur la section d'impression ainsi que sur le support de bobine.
* Contrôle de la température pour le séchage.
* Une unité d'alimentation hydraulique complète avec les vannes, le moteur, les manomètres et les réservoirs nécessaires.
* Alarme sonore activée au démarrage de la machine.
* Des protections doivent être fournies pour toutes les pièces rotatives et autres zones qui pourraient présenter un danger pour l'opérateur.

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	PRINTYOUNG
Certification:	CE
Numéro de modèle:	CI4+4-1000

Quantité de commande min:	1 ensemble
Prix:	USD 188000 Set
Détails d'emballage:	Adopte un emballage résistant à l'humidité et aux chocs, adapté au transport routier longue dist
Délai de livraison:	30 jours ouvrables
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	10 ensembles par mois

Nombre de stations d'impression:	4+4	Largeur maximale de la toile:	1050 millimètres
Max. Largeur d'impression:	900 millimètres	Répétition d'impression:	400 ~ 1300 millimètres
Max. Vitesse mécanique:	300 m/min	Max. Vitesse d'impression:	50 ~ 250 m/min
Précision de registre:	Longitude : ±0,15 mm ; Transversal : ± 0,15 mm	Épaisseur de la plaque + épaisseur du ruban:	1,14 mm + 0,38 mm ou à préciser
