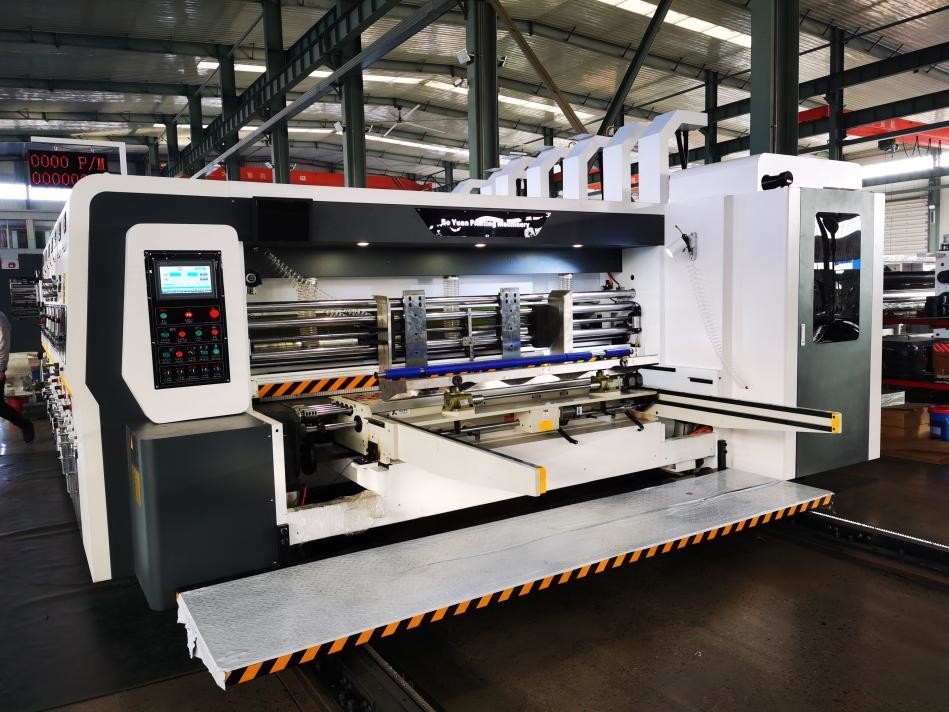

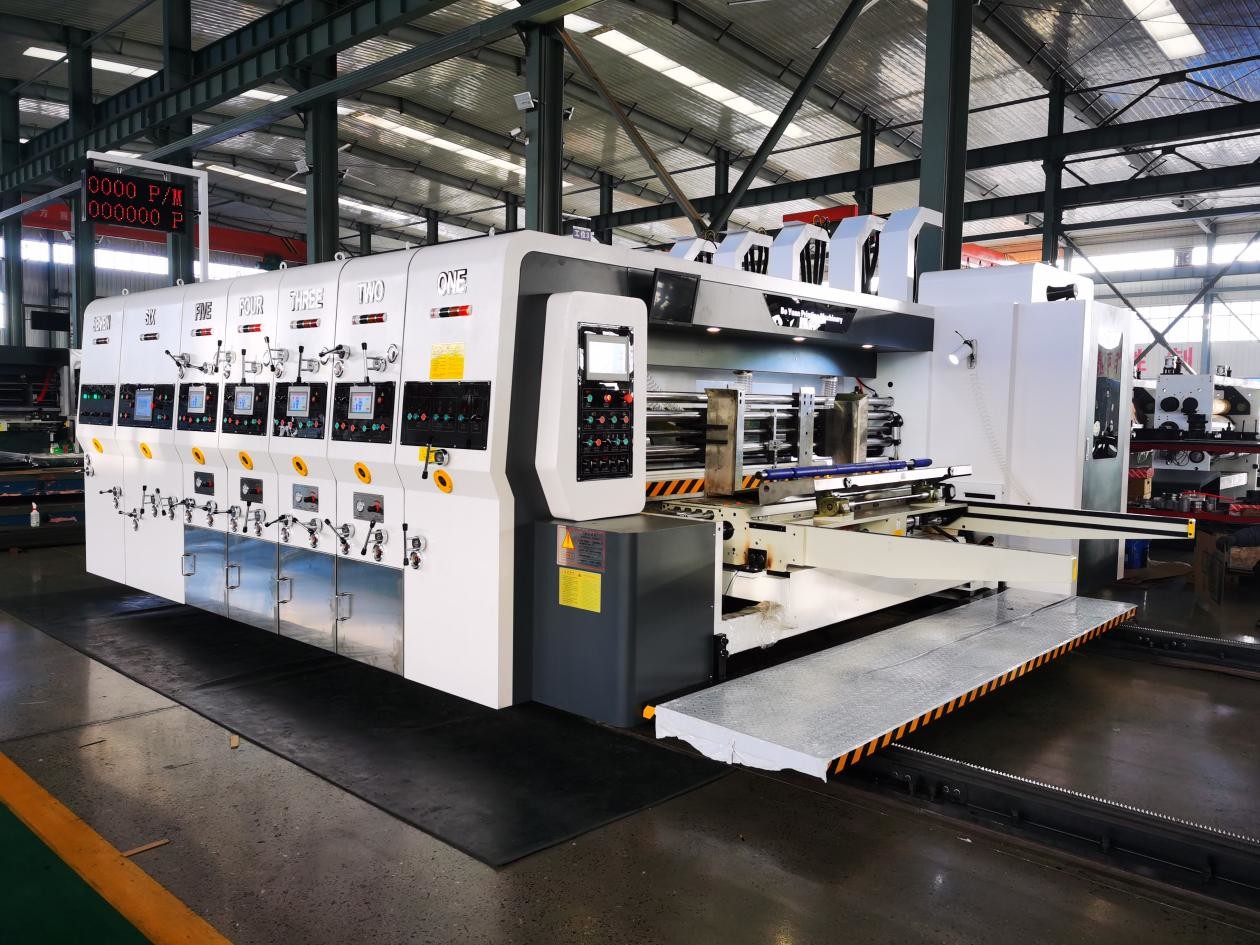

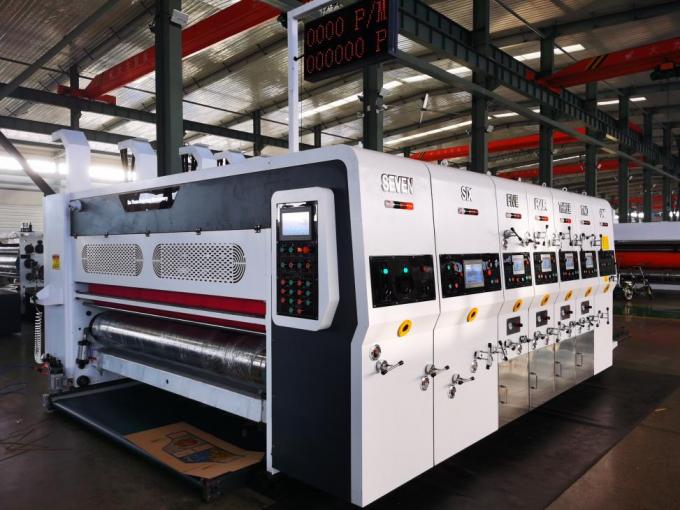

Name: PRY-D1224 Machine à empiler à haute vitesse automatique à 4 couleurs
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-D1224
Price: 120000 USD
Availability: InStock

PRY-D1224 Flexoprinting machine à découper à la matrice

Paramètres techniques

PRY-D1224 Flexoprinting machine à découper à la matrice
Modèle	Le nombre d'heures de travail est le suivant:
Largeur interne	Pour les véhicules à moteur
Vitesse de conception	230 pièces/min
Vitesse de travail	120 ~ 180 pièces/min
Taille maximale d'alimentation	1200 * 2100 mm
Taille maximale d'impression	1200 * 1900 mm
Taille de l'alimentation min	400 * 700 mm
Épaisseur du carton	2 ~ 11 mm
Le sommet de précision	≤ ± 0,5 mm
Découpe à la matrice	≤ ± 1,5 mm

Configuration

I.Unité d'alimentation

Séparation et assemblage de la machine
La séparation et le regroupement de la machine et de la plate-forme sont soumis à un contrôle électrique avec une alarme qui sonne successivement pendant le fonctionnement pour assurer la sécurité des travailleurs.
L'essieu de transmission avec embrayage à friction pour éviter les dommages causés à la machine par un fonctionnement erroné;
Système de commande pneumatique coordonnée; Système de protection des moteurs principaux.
Système d'alimentation de pointe
Le courant d'air aide à l'alimentation;

Le volume d'air peut être réglé en fonction des différentes conditions du papier de pliage pour assurer une alimentation en douceur;
Les positions du déflecteur latéral et de la boîte de déflecteur arrière sont réglées par commande électrique (numérique) avec réglage manuel de l'intervalle de déflecteur principal.Dispositif de battement pneumatique est installé l'un des baffles latéraux;
Compteur d'alimentation, réglage et indication de la quantité de papier.
Installation de dépoussiérage
Installation d'adsorption de poussière par traction d'air supérieur avec pinceau installé sur l'entrée d'échappement afin d'éliminer les impuretés sur la surface d'impression du papier dans une large mesure pour améliorer la qualité d'impression.
Rouleau de distribution
Le diamètre du rouleau d'alimentation supérieur est de 86 mm avec trois anneaux d'alimentation,plaqué avec du chrome rigide et une surface broyée;
Le diamètre du rouleau d'alimentation vers le bas est de 155 mm, le tuyau en acier sans soudure est plaqué avec du chrome et la surface est broyée;
L'intervalle entre les rouleaux d'alimentation est réglé par commande manuelle.
Facilite de mise à zéro automatique
Le réglage automatique entre les unités d'alimentation, d'impression et de mise en place;
En moyenne,le carton utilise un dispositif de mise à zéro automatique,après deux tentatives d'impression,il peut être ajusté à la position correcte pour réduire le gaspillage de papier.

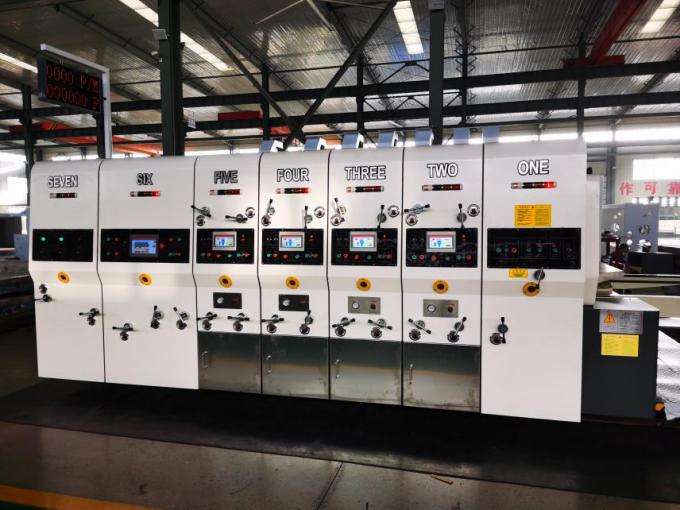

II.Unité d'impression (4 pièces)

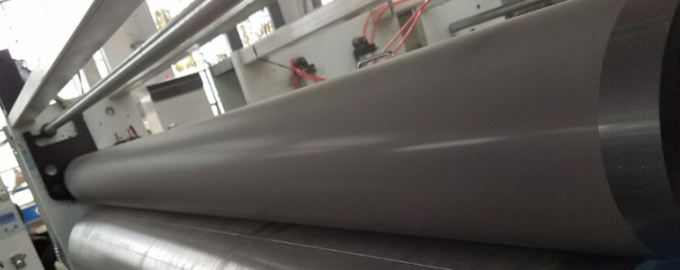

Rouleau d'impression
Le diamètre extérieur est de ¢ 400 mm;
Les tuyaux en acier sont recouverts d'un chrome rigide et une surface broyée;
Traités par rectification d'équilibre pour réaliser la stabilité de fonctionnement;
roues à chenilles à essieu fixe;
une plaque complète et une rainure de plaque suspendue;
Modèle d'impression de chargement et de déchargement,contrôle électrique du roulement CW/CCW par interrupteur à pied;
Le mouvement horizontal est contrôlé par réglage numérique électrique de 10 mm.
Rouleau de pressage d'impression
Le diamètre extérieur est de ¢188 mm,fait de tuyaux en acier recouverts de chrome rigide et de surface broyée;
Traités par rectification d'équilibre pour réaliser la stabilité de fonctionnement;
Intervalle entre le rouleau d'impression et le rouleau de pression réglé par commande manuelle.
Rouleau de distribution
Rouleau supérieur:tube d'acier épais d'un diamètre extérieur de ¢86 mm équipé de trois anneaux d'alimentation;
Ruloir en aval:tube en acier épais de diamètre extérieur de ¢156 mm,plaqué avec du chrome rigide et une surface broyée;
L'intervalle entre les rouleaux d'alimentation est réglé par commande manuelle (ou électrique).

Rouleaux en céramique d'anilox (4e groupe)

Surface de tuyau en acier sans soudure à paroi épaisse de haute qualité recouverte d'un broyage en céramique, gravure au laser anilox;
Traité avec correction de l'équilibre, fonctionne de façon stable et sans heurts;
Impression de rouleaux en céramique de type réseau à six angles ouverts,pas facile à coller,faciles à entretenir.Ligne de treillis en rouleaux en céramique 650-700;
Les rouleaux en céramique sont plus exquis que les rouleaux en acier, résistants à l'usure et à une longue durée de vie.
dispositif de levage automatique de type à pression d'air pour système d'alimentation en carton;
Le rouleau de type coin dépasse l'embrayage, encre, encre lave très pratique.

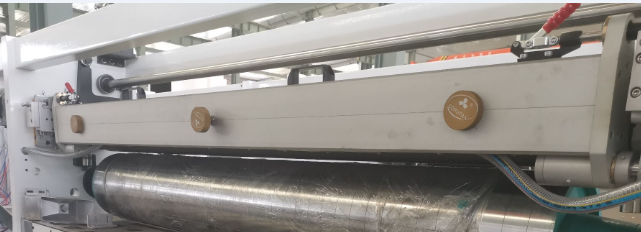

Système d'encre automatique à lame de médecin fermée (4e groupe)

L'utilisation de la puissance de la pompe pneumatique dans la cavité de la lame médicale de récupération directe,pour obtenir une récupération rapide,de sorte qu'un nettoyage plus efficace;
Installation unique de lame de médecin, lame de remplacement pratique, positionnement précis, pour maintenir le meilleur effet d'encre de lame;
Position pneumatique, compensation automatique de l'usure du couteau de lame médicale;
Polymère, échange de lame, choix du client;
La position, le démontage et le remplacement de la lame sont plus pratiques grâce au type de fermeture mécanique;
L'utilisation d'encre à double bloc, afin que l'encre ne fuie pas pour devenir possible, loin de la fuite des problèmes d'encre.

Structure d'ajustement de phase
la structure des engins planétaires;
La phase d'impression adopte le PLC, le contrôle à écran tactile et le réglage numérique électrique de l'onduleur à 360°; (le fonctionnement et l'arrêt peuvent être réglés)
Réposition automatique après lavage du modèle d'impression pendant la procession d'impression.
Circulation de l'encre à l'eau
La pompe à diaphragme pneumatique assure un approvisionnement stable en encre et un fonctionnement et une maintenance simples;
Le filtre à huile peut filtrer les impuretés.
Facilité de fixation de la phase d'impression
la structure du frein à cylindre;
Lors de la séparation et de la combinaison de la machine ou de la phase de réglage, la structure de freinage freine le fonctionnement de la machine pour maintenir la position des engrenages inchangée.

III.Unité de mise en pièces

Dispositif de creusement
Le rouleau de plis est recouvert de chrome rigide et de surface broyée, avec un mouvement stable;
Traités par rectification d'équilibre pour réaliser un fonctionnement stable;
Le cadran d'intervalle du rouleau à plis fonctionne par réglage manuel (PLC) dans une plage réglable de 0 à 12 mm.

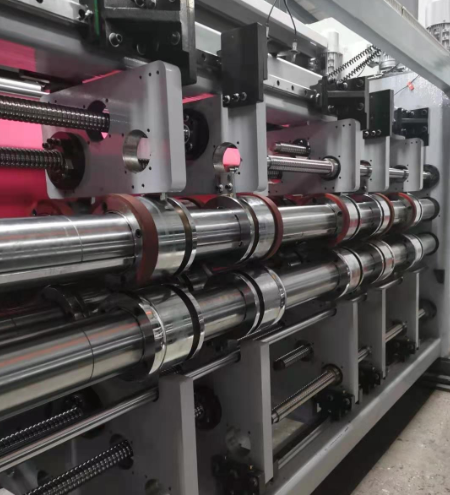

Structure d'ajustement horizontale du support de couteau à fente
Le diamètre de l'essieu est recouvert de chrome rigide et la surface est broyée avec un mouvement stable;
La largeur de la fente atteint 14 mm;
Le couteau à fente en acier allié, broyé en forme d'engrenage après traitement thermique, présente une excellente rigidité et ténacité.
Le couteau à double lame d'acier allié, après traitement thermique à l'aiguille tranchante, peut obtenir une grande précision;
Le couteau à fente en forme d'arc rend la fente de carton propre et agréable;
La position horizontale du support du couteau et du rouleau de pliage est contrôlée par un PLC.
8 Structure des barres de vis pour assurer le mouvement horizontal précis.
Structure d'ajustement de la phase de fente
la structure des engins planétaires;
La phase de fente adopte un PLC, un contrôle à écran tactile et un réglage numérique électrique de 360°; (le fonctionnement et l'arrêt peuvent être réglés)
Commutateur de commande opérationnelle
Le panneau de commande est équipé d'un écran tactile de 10 pouces, capable de contrôler les unités d'alimentation, d'impression et de fente avec un fonctionnement pratique.

IV.Unité de découpe par matériau (peut choisir le dispositif de fermeture)

Rouleau de découpe à la matrice
Fabriqués à partir de matériaux de moulage en acier et recouverts de chrome rigide et de surface broyée;
Traités par rectification d'équilibre pour améliorer la stabilité de marche;
L'intervalle de vis fixe sur le coupe-matrice est de 100 mm;
La hauteur de coupe à matrices appropriée est de 25,4 mm;
Rouleau de coussin
Le matériau de moulage en acier est recouvert de chrome rigide et de surface broyée;
La rectification de l'équilibre améliore la stabilité de marche;
Réglage manuel de l'intervalle avec un rouleau à découpe;
L'épaisseur du coussin atteint 9 mm, la largeur 250 mm;
Un dispositif de déplacement mécanique avec une distance de déplacement horizontale de 40 mm.
Structure d'ajustement de phase
la structure des engins planétaires;
La phase de coupe sous pression est contrôlée par PLC, contrôle par écran tactile et réglage numérique électrique de 360°;
Ajustement des intervalles
L'intervalle d'alimentation est réglé par commande manuelle;
L'intervalle entre le rouleau de coussin et le rouleau de découpe est réglé par commande électrique.

Taille maximale de l'alimentateur	2500 mm
Puissance du moteur principal	3.0 kw
Puissance du moteur	1.5 kw
Le poids	3 à 4 T
Dimensions extérieures	Pour les véhicules à moteur à combustion

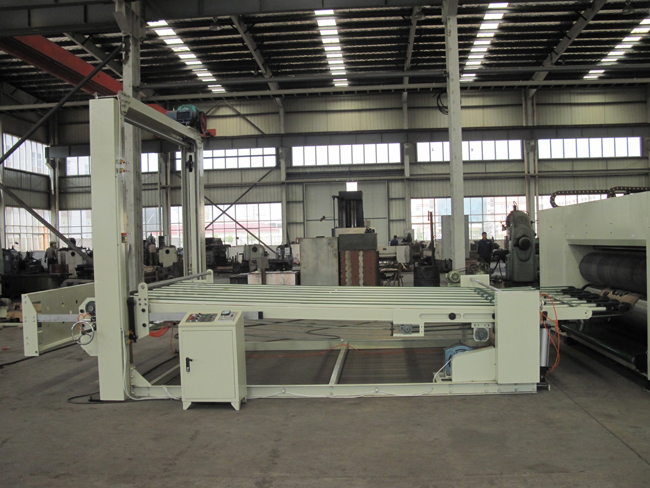

V.Machine à empiler

Manche de pose de feuille
Option de commande manuelle ou automatique;
Le réglage indépendant de la tension de la courroie de transmission du bras de pose de la tôle n'est pas limité par la longueur égale des courroies.
Levé de la machine
Poussés par de puissantes chaînes,
La hauteur de la pile est de 1600 mm;
Le moteur de transmission de levage de la machine ajouté avec frein réalise la position fixe du lit de la machine sans glisser;
Ajout d'un dispositif de sécurité permettant de contrôler le levage de la machine et de sécuriser le travailleur;
La ceinture d'escalade à surface ridée empêche le glissement du carton.
Placement de la feuille
Le baffle pneumatique de pose de feuilles tend automatiquement la main pour recevoir et soutenir le carton lorsque le carton empilé atteint la hauteur prédéfinie;
※La position du déflecteur arrière est réglée par commande manuelle.

Q1.Êtes-vous un fabricant ou une société commerciale?

R: Notre bureau de Shanghai est principalement spécialisé dans l'exportation.Nous avons notre propre usine à Wenzhou, province du Zhejiang.

Q2.Quelle est la garantie de la machine?

R: Un an. Après la garantie, nous fournissons toujours un soutien technique à l'acheteur à faible coût.

Q3.Quel est le délai de production pendant la commande?

R: Normalement, environ 10 à 20 jours.

Q4.Quel est le délai de livraison?

A15-30 jours après le dépôt.

Q5.Votre entreprise peut-elle gérer les expéditions pour les clients?

R: Oui, il suffit de nous indiquer le port de destination ou le chantier de conteneurs.

Q6.L'emballage est-il résistant?

R:Oui.Adopte un emballage à l'épreuve de l'humidité et des chocs, adapté au transport routier sur de longues distances et à divers types de conditions météorologiques.Un ensemble complet de manuels de maintenance et d'exploitation est fourni.

Q7.Qu'en est-il de l'installation et de la formation des machines?

A: Nous offrons une formation gratuite dans notre usine.2) Nous pouvons envoyer des techniciens (ingénieurs) à votre usine pour l'installation et la formation.Vous payez le billet d'avion aller-retour et l'hébergement, plus les frais de chaque technicien de 100 USD/jour.

Q8.Avez-vous des machines en stock?

R: Pour le modèle standard, nous avons une grande quantité en stock.Pour un modèle spécial, nous avons besoin de 20 à 30 jours pour le produire pour vous.

Q9.Comment pouvez-vous assurer la qualité des machines?

R: Chaque machine sera testée au moins 24 heures avant la livraison pour assurer la qualité.Et pendant la garantie, nous donnerons des pièces de rechange gratuitement si la machine a un problème.

Q10.Inspectez-vous les machines ou testez-vous leur fonctionnement avant l'emballage?

R: Bien sûr que oui. Nous avons un service de contrôle qualité pour déboguer la machine avant l'emballage.Si vous souhaitez utiliser un matériau spécifique pour effectuer le test, vous devez payer le coût du matériau.

Q11.Quel est le délai de paiement?

A: T/T 30% à l'avance, le solde doit être payé avant la livraison.Nous acceptons également le paiement par West Union ou L/C à vue.

Q12.Acceptez-vous les visites d'usine?

R: Bienvenue à votre visite.

Q13. Combien d'années êtes-vous dans le domaine de l'impression?

R: La société de Shanghai depuis 2008, l'usine est plus de 25 ans.

Q14. Combien de clients avez-vous?

R: Nous avons vendu nos machines à environ 60 pays.Nous avons des agents en Afrique du Sud, au Maroc et en Italie.

Produit Tag:

Place of Origin:	China
Nom de marque:	PRINTYOUNG
Certification:	CE
Model Number:	PRY-D1224

Minimum Order Quantity:	1 Set
Prix:	US 120000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	90 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Model:	PRY-D1224	Inside Width:	2400 mm
Design Speed:	230 pcs/min	Working Speed:	120 ~ 180 pcs/min
Max Feeding Size:	1200 * 2100 mm	Max Printing Size:	1200 * 1900 mm
Min Feeding Size:	400 * 700 mm	Paper Board Thickness:	2 ~ 11 mm
Topping Precise:	≤ ± 0.5 mm	Die Cutting Precise:	≤ ± 1.5 mm
