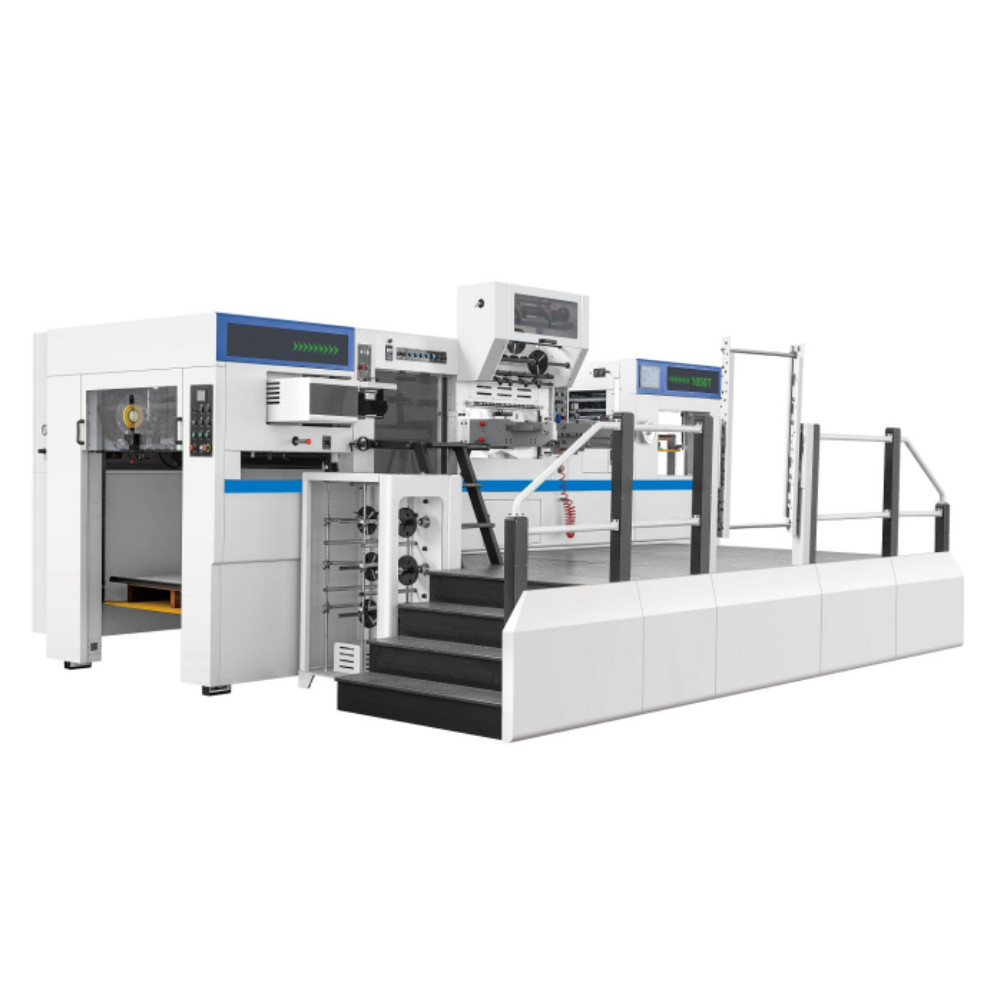

Machine de découpe automatique à matrices à plat PRY-1050T

Caractéristiques

1La presse à plaques est entraînée par le moteur principal de Taiwan TECO avec onduleur Panasonic.Le fonctionnement de la machine complète est contrôlé par le système de contrôle centralisé PLC qui peut automatiquement examiner l'état de travail et tester l'état inhabituel ainsi que d'enregistrer l'état de travail.Selon la norme européenne de sécurité,nous concevons de manière raisonnable afin de faire la combinaison parfaite de la fonctionnalité et de la sécurité.
2Le système d'alarme avancée de démarrage rappellera à l'opérateur de quitter la zone dangereuse.l'embrayage pneumatique se séparera et s'arrêtera automatiquement ce qui réduit le gaspillage de papier, protéger le personnel et le matériel.
3.Élaborer des dispositifs pré-empilés et des dispositifs non-stop d'alimentation et de livraison de papier réduit le temps d'empilement, améliore l'efficacité de la machine et augmente vos revenus.
4.Des composants électriques et pneumatiques européens, japonais et taïwanais sélectionnés améliorent la stabilité de la machine et réduisent la fréquence de l'inactivité.
5Le cadre principal et la base adoptent un fer de graphite sphéroïdal de haute résistance QT500-7 qui est traité avec précision par un centre de contrôle numérique.Garantir le fonctionnement stable de la machine pendant une longue période sous haute pressionLes noyaux de la presse à plaques, tels que l'arbre à manivelle, les engrenages, sont tous d'acier allié de haute qualité importés, qui sont traités par trempage et trempage à haute température avec une longue durée de vie.
6.Le système de lubrification des pièces principales est équipé d'un dispositif d'affichage de la pression d'huile et d'un dispositif d'alarme pour une pression insuffisante d'huile et d'air.
7.L'offre d'une formation technique complète et à long terme ainsi que des entretiens gratuits rapides pendant un an, garantissent que nos clients peuvent maîtriser pleinement la technologie de production de nos équipements.Notre machine est de conception parfaiteInstallation précise, haute stabilité, haute sécurité, faible bruit.

Paramètres techniques

Machine de découpe automatique à matrices PRY-1050
Taille maximale de la feuille	1050 × 750 mm
Taille de feuille	400 × 350 mm
Taille maximale de coupe à la matrice	1040 × 720 mm
Taille maximale du timbre	1030 × 720 mm
Taille de la chasse intérieure	Pour les véhicules à moteur
Taille de la plaque de découpe à la matrice	1050 × 730 mm
Épaisseur de la plaque de doublure	7 mm ou 5+2 mm
Largeur transversale du film	15 ~ 720 mm
Largeur longitudinale du film	15 ~ 1030 mm
Max. Diamètre du film	Φ 250 mm
Diamètre intérieur du noyau de la bobine de feuille	25 mm ou 76 mm
Poteaux d'alimentation transversaux	2 pièces
Châteaux d'alimentation longitudinaux	3 pièces
Zone de chauffage	12 pièces
Plage de température	50 ~ 199 °C
Hauteur de la pile	1550 mm
Hauteur de la pile de livraison	1500 mm
Catégorie des stocks	Carton: 0,1 à 2 mm
	Papier ondulé: < 4 mm
	La feuille de plastique: 0,2 ~ 1 mm
La précision de la découpe	≤ ± 0,1 mm
Précision de l'estampage	≤ ± 0,125 mm
Max. la pression est	300 tonnes
Max. vitesse de la machine	7500 S/H
Vitesse maximale d'emboutissage	6 000 S/H
Marge minimale de la prise	7 mm
Alimentation en air	00,6 à 0,7 Mpa, 0,36 m3/min
Besoin de puissance	3 phases 380 V 50 Hz
Puissance du moteur principal	11 kw
Puissance de chauffage	24 kw
Puissance totale	60 kw
Poids total de la machine	20 tonnes
La dimension globale [L (+ pré-empilage) × W ((+ plateforme) × H]	Le nombre d'unités d'équipement est déterminé par la norme ISO/IEC 17025:2003.

Configuration

Section d'alimentation en papier:Table d'alimentation et de convoyeur

1La plaque murale de l'alimentateur est en fonte, qui est plus stable en fonctionnement à grande vitesse.

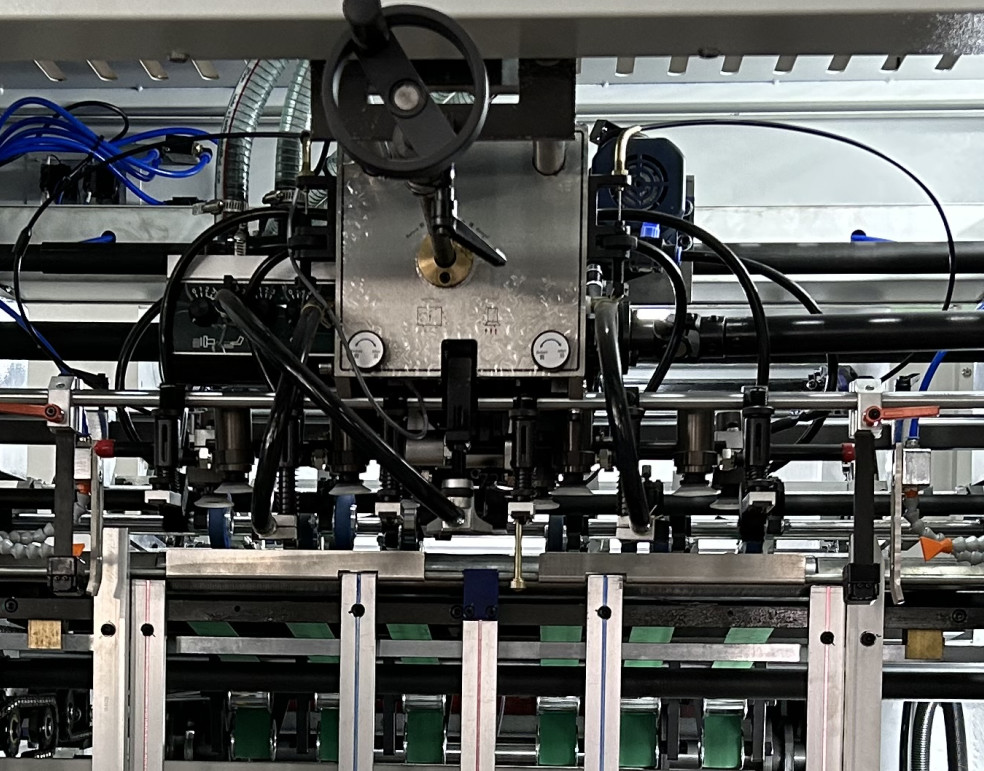

2.Tête d'alimentation de précision (pompes à vide Becker) avec souffleur à double face:convient à la fois pour le carton et le carton ondulé.et l'angle et la hauteur des buses peuvent être ajustés pour s'adapter aux différentes formes de papier.
3.Tête d'alimentation (avant / arrière) l'alignement de la pile (gauche / droite) peut être ajusté par moteur, vous avez juste besoin d'appuyer sur des boutons pour ajuster.
4Détecteur électro-mécanique à double feuille.
5La table de transport de type inclinaison avec rouleaux de presse PU anti-usure et les roues de brosse est beaucoup plus adaptée à l'alimentation en papier fin dans des conditions de fonctionnement à grande vitesse.
6.La pose latérale à double usage (tirer et pousser) et la pose avant garantissent la précision de la position de la feuille.
7.Fonction de détection du papier déformé et du papier accumulé et fonction d'arrêt automatique: lorsque les capteurs détectent que le papier est déformé ou accumulé avant d'être livré à la section de presse à plaques,la machine s'arrête.
8.Dispositif de tampon pneumatique à bande transporteuse: lorsqu'il fonctionne à grande vitesse, il aide le papier à être livré en douceur par la bande d'alimentation.
9.La structure d'alimentation en papier sans arrêt et la palette préemballée de type rail de guidage améliorent largement l'efficacité.

Section de presse de la plaque

1.Le corps principal adopte du fer ductile de haute résistance QT500 avec un procédé de coulée spécial.Le vilebrequin en alliage Ni-Cr-Mo avec un traitement de procédé spécial et un ver et un engrenage super résistants à l'usure.
2.Le moteur automatique à huile haute pression avec filtre et ventilateur de refroidissement recycle l'huile pour lubrifier les principales pièces de transmission ( vilebrequin, ver et engrenage).Et la pompe à huile automatique lubrifie toutes les pièces nécessaires (engrenageDes chaînes, etc.)
3.Le grand volant avec l'embrayage pneumatique garantit une grande précision lorsque la machine tourne à grande vitesse.
4.Système de réglage automatique de la pression de la découpe sous pression, l'opérateur n'a qu'à régler la valeur sur l'écran tactile pour régler la pression.
5.Conception adaptée à l'homme pour le changement de plaque de tôle et de revêtement (acier au manganèse, HRC50-53).
6.Indicateur à cames de haute précision avec limitateur de couple et ceinture synchrone pour contrôler les barres de la pince pour délivrer le papier en position précise de manière stable à grande vitesse.
7.Grippeuses en alliage Ti-Al de haute résistance et chaînes résistantes à l'usure pour les barres de grippe.

Unité d'emboutissage en feuille

1.PC tablette industrielle, entrée de données à écran tactile, optimisation automatique du programme, économie de feuilles.
2.Adopter un système de commande de servo-moteur pour le tamponage, l'alimentation et la collecte de feuilles avec précision.
3- réglage séparé de la température de la zone de chauffage 12, contrôle thermostatique.
4.Système électronique de contrôle de la pression, lors de l'estampage à chaud, s'il n'y a pas de papier, pas de pression.
5La plaque de nid d'abeille résistante à la chaleur est faite d'un matériau spécial.
6Le mécanisme d'alimentation en feuille de type tiroir améliore l'efficacité et assure la sécurité.
7.Dispositif de soufflage séparé transversal et longitudinal et système de détection de rupture du film.
8- séparer le dispositif de recyclage des déchets et la boîte de recyclage.
9.Plateau à rayon de miel (facultatif).
10.supplémentaire de support de plaque (facultatif).

Section de livraison de papier

1.Un dispositif d'alignement automatique, un souffleur d'air réglable et une brosse à cheveux garantissent une pile de papier en bon état, peu importe l'épaisseur du papier.
2.Dispositif de prévention du dépassement: la feuille est déplacée vers le haut avec la barre de la pince; le capteur de détection s'active et la machine s'arrête.
3Le dispositif automatique de livraison de papier sans arrêt est commandé par moteur; il suffit d'appuyer sur un bouton pour l'utiliser.
4- dispositif d'insertion de balises (1 jeu) pour enregistrer la quantité de feuilles.

Boîte électrique et système de commande

1Les commandes d'interface sont intégrées et de nombreuses commandes d'interrupteur électrique sont réglées sur l'écran d'opération, ce qui est facile à utiliser et facile à comprendre.
2Le système de contrôle centralisé PLC peut automatiquement examiner l'état de fonctionnement et tester l'état inhabituel ainsi que d'enregistrer l'état de fonctionnement.
3. Fonction de diagnostic de problème sur écran tactile, si des problèmes se produisent, vous pouvez vérifier l'écran tactile pour le trouver.
4.Chinois, anglais ou autre langue (facultatif) sur écran tactile.
5Les composants électriques et le circuit électrique sont conformes aux normes de sécurité européennes et américaines.

Applications

La machine automatique d'estampage à chaud et de découpe à la matrice PRY-T est utilisée pour l'estampage à chaud et la découpe à la matrice de divers papiers, cartons, cartons ondulés, feuilles de plastique (comme le PVC, le PP), avec fonction d'estampage à chaud en feuille,Découpe sous pression et recroquevillage.Il adopte un moteur serveur pour contrôler l'estampage, l'alimentation et la collecte de la feuille.Le système de contrôle de température comporte 8 zones de chauffage, réglage de température séparément et contrôle thermostatique.

Q1.Êtes-vous un fabricant ou une société commerciale?

R: Notre bureau de Shanghai est principalement spécialisé dans l'exportation. Nous avons notre propre usine à Wenzhou, dans la province du Zhejiang.

Q2.Quelle est la garantie de la machine?

R: Un an. Après la garantie, nous fournissons toujours un soutien technique à l'acheteur à faible coût.

Q3.Quel est le délai de production pendant la commande?

R: Normalement, environ 10 à 20 jours.

Q4.Quel est le délai de livraison?

A15-30 jours après le dépôt.

Q5.Votre entreprise peut-elle gérer les expéditions pour les clients?

R: Oui, il suffit de nous indiquer le port de destination ou le chantier de conteneurs.

Q6.L'emballage est-il résistant?

R:Oui.Adoptant un emballage résistant à l'humidité et aux chocs, adapté au transport routier sur de longues distances et à divers types de conditions météorologiques.Un ensemble complet de manuels d'entretien et d'exploitation est inclus.

Q7.Qu'en est-il de l'installation et de la formation des machines?

A:1)Nous fournissons une formation gratuite dans notre usine; 2)Nous pouvons envoyer des techniciens (ingénieurs) à votre usine pour l'installation et la formation. Vous devez payer le billet d'avion aller-retour et l'hébergement,Plus chaque technicien facture 100 USD/jour.

Q8.Avez-vous des machines en stock?

R: Pour le modèle standard, nous avons une grande quantité en stock. Pour le modèle spécial, nous avons besoin de 20-30 jours pour le produire pour vous.

Q9.Comment pouvez-vous assurer la qualité des machines?

A: Chaque machine sera testée au moins 24 heures avant la livraison pour assurer la qualité. Pendant la garantie, nous donnerons des pièces de rechange gratuitement si la machine a un problème.

Q10.Inspectez-vous les machines ou testez-vous leur fonctionnement avant l'emballage?

R: Bien sûr que oui.Nous avons le département de QC pour déboguer la machine avant l'emballage.Si vous voulez utiliser un matériau spécifique pour faire le test,vous devez payer le coût du matériau.

Q11.Quel est le délai de paiement?

A: T/T 30% à l'avance, le solde doit être payé avant la livraison. Nous acceptons également le paiement par West Union ou L/C à vue.

Q12.Acceptez-vous les visites d'usine?

R: Bienvenue à votre visite.

Q13. Combien d'années êtes-vous dans le domaine de l'impression?

R: La société de Shanghai depuis 2008, l'usine est plus de 25 ans.

Q14. Combien de clients avez-vous?

R:Nous avons vendu nos machines à environ 60 pays.Nous avons des agents en Afrique du Sud, au Maroc et en Italie.

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	PRINTYOUNG
Certification:	CE
Numéro de modèle:	Le PRY-1050T

Quantité de commande min:	1 série
Prix:	US 150000 Set
Détails d'emballage:	Adopte un emballage résistant à l'humidité et aux chocs, adapté au transport routier sur de longues
Délai de livraison:	90 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	10 ensembles par mois

Taille maximale de la feuille:	1050 × 750 mm	Taille minimale de la feuille:	400 × 350 mm
Max. Die-Cutting Size:	1040 × 720 mm	Taille maximale de l'estampage:	1030 × 720 mm
Taille de chasse intérieure:	Pour les véhicules à moteur	Taille de découpage de plat:	1050 × 730 mm
Épaisseur de la plaque de doublure:	7 mm ou 5+2 mm	Largeur transversale du film:	15 ~ 720 mm
Largeur longitudinale du film:	15 ~ 1030 mm	Diamètre maximal d'aluminium:	Φ 250 mm
Diamètre intérieur du noyau de la bobine de feuille:	25 mm ou 76 mm	Poteaux d'alimentation transversaux:	2 pièces
Châteaux d'alimentation longitudinaux:	3 pièces	Zone de chauffage:	12 pièces
Plage de température:	50 ~ 199 °C	Taille de alimentation de pile:	1550 millimètres
Taille de pile de la livraison:	1500 mm	La précision de la découpe:	≤ ± 0,1 mm
Précision de l'estampage:	≤ ± 0,125 mm	Pression maximale:	300 t
Max. Machine Speed:	7500 EMBARQUANT ET MANIPULANT	Max. Stamping Speed:	6 000 S/h
Marge de pince minimum:	7 mm	Alimentation en air:	00,6 à 0,7 Mpa, 0,36 m3/min
Besoin de puissance:	3 phases 380V 50Hz	Puissance du moteur principal:	11 kilowatts
Puissance de chauffage:	24 kW	Puissance totale:	60 kW
Poids total de machine:	20 tonnes	Dimension globale L (+ pré-empilage) × W(+ Plateforme) × H:	Le nombre d'unités d'équipement est déterminé par la norme ISO/IEC 17025:2003.
