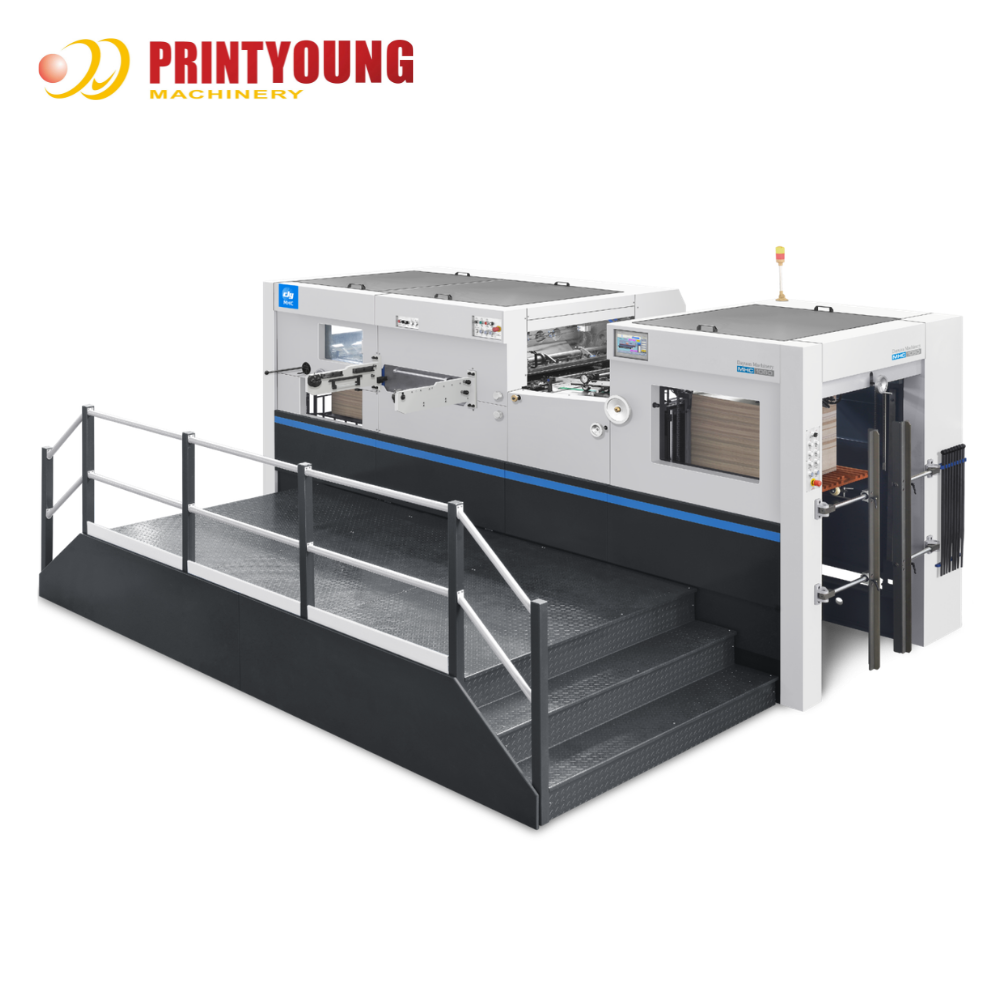

Name: PRY-1060 Machine automatique de découpe et de creusement de papier à haute précision informatisée 380V
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1060
Price: 63000 USD
Availability: InStock

PRY-1060 Machine à découpage à la découpe sous pression

Caractéristiques

C'est un grand honneur pour nous de vous présenter l'équipement de découpe automatique le plus avancé et le plus avancé.La machine de découpe automatique à matrices PRY-1060 produite par notre société peut répondre aux exigences de votre entreprise et atteindre le plus haut rendement.Pour des informations détaillées sur le produit, veuillez consulter la solution suivante.

Paramètres techniques

Taille maximale de la feuille	Pour les véhicules à moteur
Min. Taille de feuille	400 * 350 mm
Taille maximale de coupe	1060 * 760 mm
Marge minimale de la prise	9 ~ 17 mm
Réduction de la hauteur de la règle	23.8 mm
Taille de la chasse intérieure	1120 * 786 mm
Catégorie des stocks	Carton: 80 à 2000 g/m2, 0,1 à 2 mm Carton ondulé: ≤ 4 mm
Précision de coupe à la matrice	≤ ± 0,1 mm
Max. Force de coupe par matériau	300 tonnes
Max. Vitesse de travail	7500 s/h
Max. Hauteur de la pile d'alimentation	Unité de mesure
Max. Hauteur de la pile de livraison	1 400 mm
Puissance du moteur principal	11 kw
Puissance à pleine charge	16.9 kw
Besoin d'air	0.6 ~ 0,7 MPa, ≥ 0,37 m3/min
Poids net de la machine	16.5 T
Dimensions de la machine	6300 * 4256 * 2350 mm

Configuration

* section d'alimentation en papier à grande vitesse sans arrêt.
* Une puissante tête d'aspiration à l'échelle du poisson avec 4 aspirations et 4 déversements.
* Souffleur d'aspiration réglable, tête d'aspiration et vanne de séparation d'air traitées avec un alliage ultra dur.
* Dispositif anti-collision à tête à triple alimentation.
* Souffleur de séparation de papier horizontal.
* Les tables d'empilement principales et auxiliaires alternent sans arrêt, assurant un fonctionnement continu de l'alimentateur.
* Dispositif électrique de réglage fin gauche/droite pour la pile d'alimentation principale.
* Dispositif de pré-empilage avec rails pour un chargement précis et pratique du papier.
* Le dispositif de réglage de l'alignement du papier peut régler manuellement la distance avant que le papier n'atteigne la jauge sans arrêter la machine.
* Table de papier inclinée, adaptée au transport à grande vitesse de papier fin et de papier courbé.
* Pompe à vide à aspiration à double usage de la marque allemande Becker.

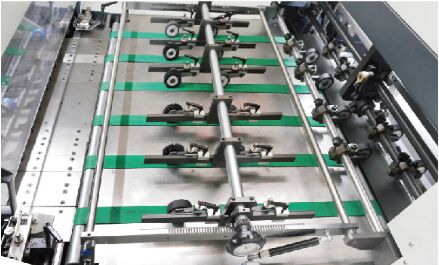

Unité de transport de papier

* Ceinture d'alimentation en papier importée et plaque de transfert en acier inoxydable.
* Dispositif de levage pneumatique pour cadre d'alimentation en papier.
* Emboutissage à point unique: la partie transportatrice et la partie principale de la machine peuvent être séparées et synchronisées à tout moment, ce qui simplifie et facilite la séquence d'opération.Indépendamment de l'épreuveLa partie de transport peut être séparée et fermée selon les besoins.
* Le PLC et la caméra électronique contrôlent le chronométrage de l'ensemble de la machine.

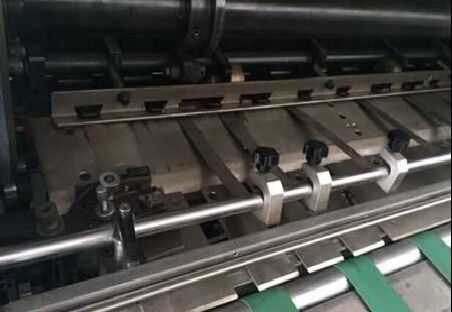

Étendue avant/côté

* Gauges latérales à double usage,un ensemble pour le côté de l'opération et un ensemble pour le côté de la transmission.Les gauges latérales peuvent être ajustées entre les gauges push-pull pour répondre aux différentes exigences en matière de papier.

* Détection photoélectrique sur les jauges latérales et avant.
* Mécanisme de ralentissement pour l'alimentation en feuilles à l'échelle avant.
* Détecteur électromécanique à double feuille.

* L'ensemble de la coulée de la machine est en fonte noduleuse QT-700-2.
* Un ensemble complet de barres d'adhésifs en alliage d'aluminium anodisé importées et de structure de positionnement, de dents d'adhésifs en acier fin et de plaques d'adhésifs de support.Les barres de pince adoptent une structure de barres de pince réglable.
* Le régulateur de pression permet une régulation précise de la pression par le biais de boutons à écran tactile PLC.
* La pression de découpe est mesurée directement et précisément par un dispositif de mesure de déformation et affichée sur l'interface homme-machine.

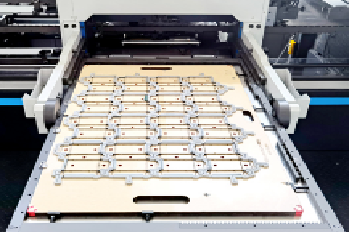

* Dispositif rotatif de découpe sous pression de la plaque de base et du moule sous pression.
* Le raccordement entre la plaque de découpe et le châssis prend la forme d'un escargot et de vis, combiné à un système de positionnement central pour un changement de plaque rapide et précis.
* Le châssis de découpe et le tapis inférieur sont verrouillés par le régulateur de gaz Japan SMC, ce qui peut empêcher un verrouillage incorrect du cadre supérieur causé par une erreur humaine lors de l'installation.
* appareil de détection de pression d'air japonais SMC avec alarme de basse pression.
* Équipé d'un réservoir d'air pour assurer la stabilité de la pression de l'air de l'ensemble de la machine.

Système de lubrification automatique

L'ensemble de la machine adopte un système automatique centralisé d'alimentation en huile pour s'assurer que les pièces de transmission ne manquent pas d'huile.

Unité de distribution

* Dispositif de livraison de papier auxiliaire de type rideau roulant, capable de réaliser une livraison de papier sans arrêt.
* Mécanisme de presse à pinceau de livraison mécanique réglable pour faciliter le déchargement et l'empilement du papier.
* Dispositif d'alignement de livraison de papier.
* La détection photoélectrique des interrupteurs de limite supérieure et inférieure peut empêcher efficacement la table d'empilement du papier de s'empiler trop et de s'enrouler.
* Le soufflage d'air auxiliaire bidirectionnel pour la livraison du papier et le mécanisme manuel d'échantillonnage facilitent l'opération.
* Dispositif de réglage de la chaîne de ressort: le réglage de la tension de la chaîne de ressort peut réduire l'impact d'inertie lors de la direction de la barre de la pince et maintenir la tension équilibrée de la chaîne.

Unité électrique

* Système de commande PLC développé par lui-même (patent d'invention).
* L'unité de découpe à la matrice adopte des écrans tactiles de 10,4 pouces.
* La machine adopte des relais de la marque allemande Moeller, des contactors CA, des interrupteurs d'air et des boutons, pour assurer la stabilité et la fiabilité des pièces électriques.
* La machine adopte un commutateur photoélectrique de la marque japonaise Omron, une fibre optique, un codeur et un capteur, pour assurer la précision et la stabilité de la détection électrique de chaque partie de l'action.

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	PRINTYOUNG
Certification:	CE
Numéro de modèle:	PRY-1060

Quantité de commande min:	1 ensemble
Prix:	USD 63000 Set
Détails d'emballage:	Adopte un emballage résistant à l'humidité et aux chocs, adapté au transport routier longue dist
Délai de livraison:	90 jours de travail
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	30 ensembles par mois

Max. taille de feuille:	Pour les véhicules à moteur	Min. taille de feuille:	400*350mm
Taille de coupure maximale:	1060 * 760 millimètres	Mn marge de pince:	9 ~ 17 millimètres
Réduction de la hauteur de la règle:	23.8 mm	Taille de poursuite intérieure:	1120 * 786 millimètres
Précision de coupe:	≤ ± 0,1 mm	Max. Force de découpe:	300 t
Max. vitesse de travail:	7500 EMBARQUANT ET MANIPULANT	Max. Hauteur de la pile d'alimentation:	1600 mm
Taille de pile de Max. Delivery:	1400 millimètres	Puissance du moteur principal:	11 kW
Puissance à pleine charge:	16,9 kW	Exigence aérienne:	0,6 ~ 0,7 MPa, ≥ 0,37 m³/min
