Aperçu Produitsmachine de découpage de papierPRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm

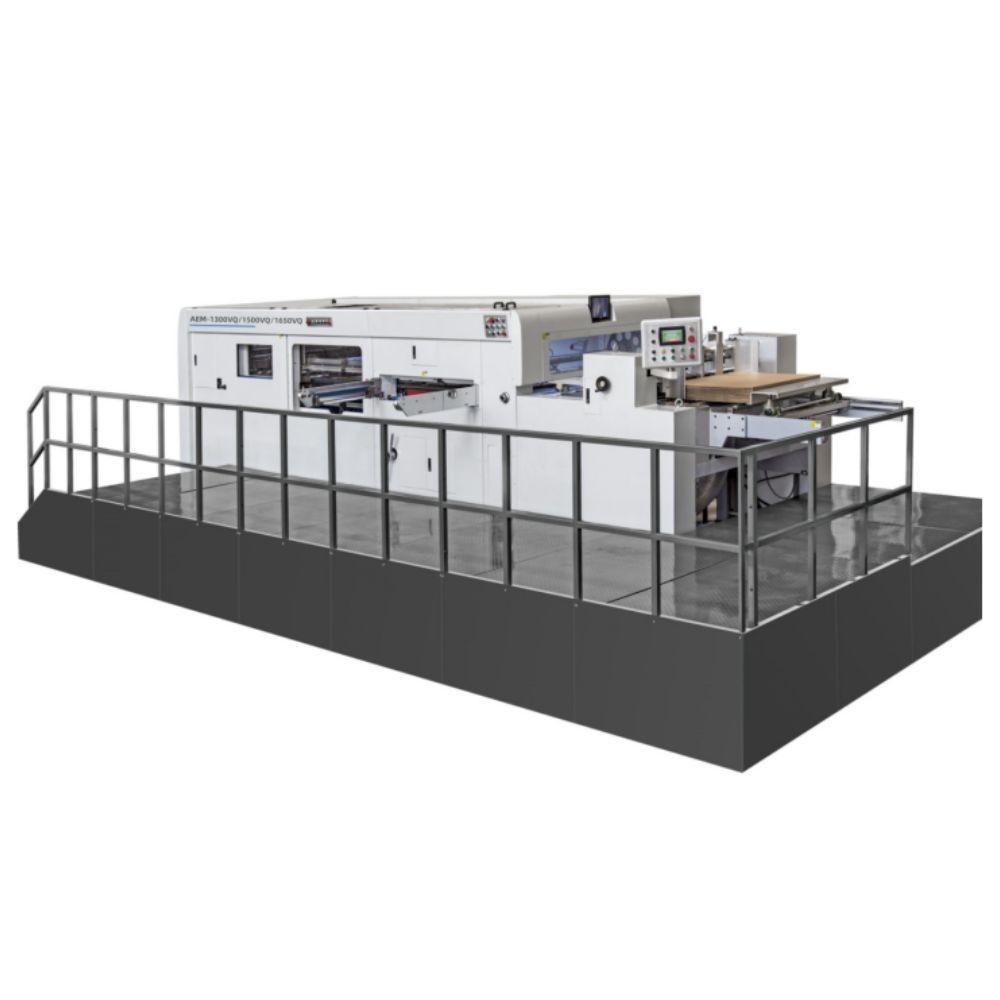

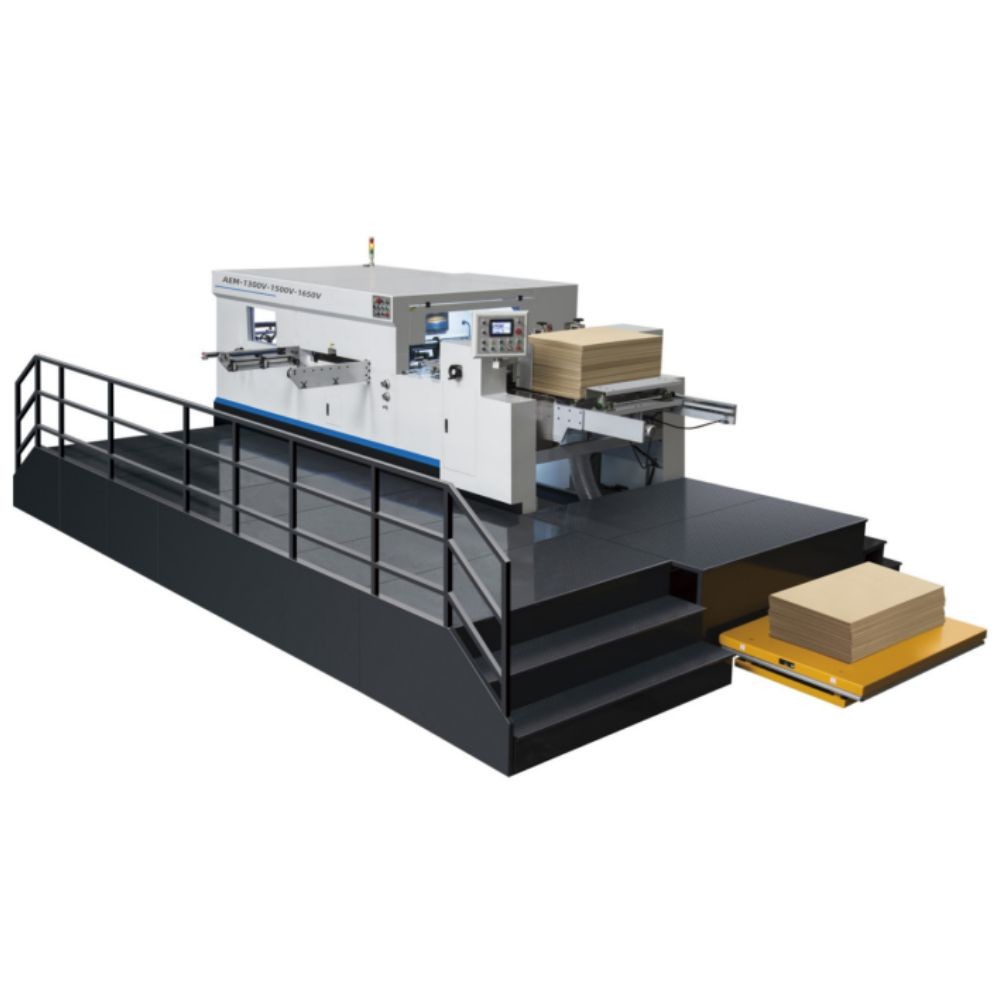

PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm

PRY-1650V Fully Automatic 0.25mm Accuracy Corrugated Paper Board Flatbed Die Cutting Machine
PRY-1650V Fully Automatic 0.25mm Accuracy Corrugated Paper Board Flatbed Die Cutting Machine
PRY-1650V Fully Automatic 0.25mm Accuracy Corrugated Paper Board Flatbed Die Cutting Machine PRY-1650V Fully Automatic 0.25mm Accuracy Corrugated Paper Board Flatbed Die Cutting Machine
Informations de base
Lieu d'origine: Chine
Nom de marque: PRINTYOUNG
Certification: CE
Numéro de modèle: Le PRY-1650V
Quantité de commande min: 1 série
Prix: US 100000 Set
Détails d'emballage: Adopte un emballage résistant à l'humidité et aux chocs, adapté au transport routier sur de longues
Délai de livraison: 60 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10 ensembles par mois
Contactez
Le type: Machine de découpage Capacité de production: 75 feuilles/min
Largeur maximale utilisable: 1670 millimètres Le poids: 23000 KILOGRAMMES
Garantie: 1 année Voltage: 380 V
Dimension: La taille de l'échantillon doit être déterminée en tenant compte de l'état de la couche d'échantillo Taille maximale des feuilles: 1670 * 1210 mm
Taille minimale de la feuille: 520 * 460 mm Taille de alimentation de pile: 300 mm
Taille de pile de la livraison: 1300 millimètres Max. Die-Cutting Size: 1650 * 1200 mm
Taille de chasse intérieure: 1660 * 1215 mm Taille de découpage de plat: 1680 * 1186 mm
Réduction de la hauteur de la règle: 23.8 mm Coupure de l'épaisseur de plat: 7 mm
La précision de la découpe: ≤ ± 0,25 mm
Mettre en évidence:

0.25mm précision machine à découper du papier

,

Machine à découper à la matrice de papier plat

,

Machine à découper à la matrice de papier entièrement automatique

PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 0
Machine de découpe automatique à matrices PRY-1650V
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 1PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 2
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 3
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 4
Caractéristiques
1La presse à plaques est entraînée par le moteur principal de Taiwan TECO avec onduleur Panasonic.Le fonctionnement de la machine complète est contrôlé par le système de contrôle centralisé PLC qui peut automatiquement examiner l'état de travail et tester l'état inhabituel ainsi que d'enregistrer l'état de travail.Selon la norme européenne de sécurité,nous concevons de manière raisonnable afin de faire la combinaison parfaite de la fonctionnalité et de la sécurité.
2Le système d'alarme avancée de démarrage rappellera à l'opérateur de quitter la zone dangereuse.l'embrayage pneumatique se séparera et s'arrêtera automatiquement ce qui réduit le gaspillage de papier, protéger le personnel et le matériel.
3.Élaborer des dispositifs pré-empilés et des dispositifs non-stop d'alimentation et de livraison de papier réduit le temps d'empilement, améliore l'efficacité de la machine et augmente vos revenus.
4.Des composants électriques et pneumatiques européens, japonais et taïwanais sélectionnés améliorent la stabilité de la machine et réduisent la fréquence de l'inactivité.
5Le cadre principal et la base adoptent un fer de graphite sphéroïdal de haute résistance QT500-7 qui est traité avec précision par un centre de contrôle numérique.Garantir le fonctionnement stable de la machine pendant une longue période sous haute pressionLes noyaux de la presse à plaques, tels que l'arbre à manivelle, les engrenages, sont tous d'acier allié de haute qualité importés, qui sont traités par trempage et trempage à haute température avec une longue durée de vie.
6.Le système de lubrification des pièces principales est équipé d'un dispositif d'affichage de la pression d'huile et d'un dispositif d'alarme pour une pression insuffisante d'huile et d'air.
7.L'offre d'une formation technique complète et à long terme ainsi que des entretiens gratuits rapides pendant un an, garantissent que nos clients peuvent maîtriser pleinement la technologie de production de nos équipements.Notre machine est de conception parfaiteInstallation précise, haute stabilité, haute sécurité, faible bruit.
Paramètres techniques
Machine de découpe automatique à matrices PRY-1650V
Modèle
Le PRY-1650V
Taille maximale de la feuille
1670 × 1210 mm
Min. Taille de feuille
520 × 460 mm
Hauteur de la pile
300 mm
Hauteur de pile de livraison
Pour les véhicules à moteur
Taille maximale de coupe à la matrice
1650 × 1200 mm
Taille de la chasse intérieure
1660 × 1215 mm
Taille de la plaque de découpe sous pression
1680 × 1186 mm
Réduction de la hauteur de la règle
23.8 mm
Épaisseur de la plaque de coupe
7 mm
Catégorie des stocks
Carton: 0,25 ¢ 2 mm
Papier ondulé: < 8 mm
La précision de la découpe
≤ ± 0,25 mm
Max. Pression de coupe par matrices
300 tonnes
Vitesse maximale de la machine
4500 S/H
Marge minimale de la prise
7 mm
Alimentation en air
0.6 - 0,7 Mpa, 0,36 m3/min
Besoin de puissance
3 phases 380 V 50 Hz
Puissance du moteur principal
15 kw
Puissance totale
22 kw
Poids total de la machine
23 tonnes
Dimension globale
Le nombre d'unités d'équipement doit être supérieur ou égal à:
Configuration
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 5PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 6
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 7PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 8PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 9

Section d'alimentation en papier

1.Alimentateur de bord de plomb avancé pour carton épais et carton ondulé.
2.La table de transport avec rouleaux de presse en PU anti-usure et les roues de brosse garantissent une grande précision d'alimentation du papier, la bande de transport peut être réglée sans arrêt.
3.La pose latérale et la pose avant garantissent la précision de la position de la feuille.
4.Fonction de détection du papier déformé et du papier accumulé et fonction d'arrêt automatique: lorsque les capteurs détectent que le papier est déformé ou accumulé avant d'être livré à la section de presse à plaques,la machine s'arrête.
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 10PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 11
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 12PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 13PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 14
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 15PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 16PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 17

Section de presse de la plaque

1.Le corps principal adopte du fer ductile de haute résistance QT500 avec un procédé de coulée spécial.Le vilebrequin en alliage Ni-Cr-Mo avec un traitement de procédé spécial et un ver et un engrenage super résistants à l'usure.
2.Le moteur automatique à huile haute pression avec filtre et ventilateur de refroidissement recycle l'huile pour lubrifier les parties principales de la transmission (axe à manivelle, ver et engrenage).Et la pompe à huile lubrifie toutes les pièces nécessaires- Des engrenages, des chaînes, etc.
3.Le grand volant avec l'embrayage pneumatique garantit une grande précision lorsque la machine tourne à grande vitesse.
4.Conception adaptée à l'homme pour le changement de la tôle et de la plaque de revêtement ((acier au manganèse).Le cadre de la tôle peut être renversé et verrouillé pneumatiquement.
5.Indiceur à cames de haute précision pour contrôler les barres de la pince pour délivrer le papier en position précise.
6.Grippeuses en alliage Ti-Al de haute résistance et chaînes résistantes à l'usure pour les barres de grippe.
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 18PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 19
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 20PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 21PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 22

Section des strip-teaseuses (facultatif)

1.Le stripper est composé de trois cadres ((cadre supérieur, moyen et inférieur) qui peuvent être retirés pour l'installation des broches.
2- Barre de strip-tease avec épingles ou plaque mâle-femelle pour le décapage.
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 23PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 24PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 25PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 26

Section de livraison de papier

1.Un dispositif d'alignement automatique, des souffleurs à double face et une brosse à cheveux garantissent que la pile de papier est en bon état, peu importe l'épaisseur du papier.
2.Dispositif de prévention du dépassement: la feuille est déplacée vers le haut avec la barre de la pince, le capteur de détection s'active et la machine s'arrête.
3.Dispositif de protection des chaînes d'accrochage: des capteurs sont connectés aux chaînes principales pour surveiller l'étanchéité des chaînes.Lorsqu'il est détecté comme lâche,la machine s'arrête.
4Le distributeur de papier sans arrêt.
5.Dispositif d'insertion d'étiquette ((1 jeu) pour enregistrer la quantité de feuilles.
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 27PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 28

Boîte électrique et système de commande

1Les commandes d'interface sont intégrées et de nombreuses commandes d'interrupteur électrique sont réglées sur l'écran d'opération, ce qui est facile à utiliser et facile à comprendre.
2Le système de contrôle centralisé PLC peut automatiquement examiner l'état de fonctionnement et tester l'état inhabituel ainsi que d'enregistrer l'état de fonctionnement.
3. Fonction de diagnostic de problème sur écran tactile, si des problèmes se produisent, vous pouvez vérifier l'écran tactile pour le trouver.
4.chinois, anglais ou autre langue (facultatif) sur écran tactile
5Les composants électriques et le circuit électrique sont conformes aux normes de sécurité européennes et américaines.
Applications
La machine de découpe à la matrice PRY-1650V est spécialement conçue pour la découpe et le pliage à la matrice des cartes d'épaisseur, telles que les cartes ondulées ((< 8 mm).Il est équipé d'un dispositif avancé d'alimentation en papier à friction.

PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 29
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 30
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 31
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 32
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 33
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 34
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 35PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 36PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 37
PRY-1650V Machine à découper à la matrice à plat de papier ondulé de précision de 0,25 mm 38
Q1.Êtes-vous un fabricant ou une société commerciale?
R: Notre bureau de Shanghai est principalement spécialisé dans l'exportation.Nous avons notre propre usine à Wenzhou, province du Zhejiang.
Q2.Quelle est la garantie de la machine?
R: Un an. Après la garantie, nous fournissons toujours un soutien technique à l'acheteur à faible coût.
Q3.Quel est le délai de production pendant la commande?
R: Normalement, environ 10 à 20 jours.
Q4.Quel est le délai de livraison?
A15-30 jours après le dépôt.
Q5.Votre entreprise peut-elle gérer les expéditions pour les clients?
R: Oui, il suffit de nous indiquer le port de destination ou le chantier de conteneurs.
Q6.L'emballage est-il résistant?
R:Oui.Adoptant un emballage résistant à l'humidité et aux chocs, adapté au transport routier sur de longues distances et à divers types de conditions météorologiques.Un ensemble complet de manuels de maintenance et d'exploitation est fourni.
Q7.Qu'en est-il de l'installation et de la formation des machines?
A: Nous offrons une formation gratuite dans notre usine.2) Nous pouvons envoyer des techniciens (ingénieurs) à votre usine pour l'installation et la formation.Vous payez le billet d'avion aller-retour et l'hébergement, plus les frais de chaque technicien de 100 USD/jour.
Q8.Avez-vous des machines en stock?
R: Pour le modèle standard, nous avons une grande quantité en stock.Pour un modèle spécial, nous avons besoin de 20 à 30 jours pour le produire pour vous.
Q9.Comment pouvez-vous assurer la qualité des machines?
R: Chaque machine sera testée au moins 24 heures avant la livraison pour assurer la qualité.
Et pendant la garantie, nous donnerons des pièces de rechange gratuitement si la machine a un problème.
Q10.Inspectez-vous les machines ou testez-vous leur fonctionnement avant l'emballage?
R: Bien sûr que oui. Nous avons un service de contrôle qualité pour déboguer la machine avant l'emballage.
Si vous souhaitez utiliser un matériau spécifique pour effectuer le test, vous devez payer le coût du matériau.
Q11.Quel est le délai de paiement?
A: T/T 30% à l'avance, le solde doit être payé avant la livraison.Nous acceptons également le paiement par West Union ou L/C à vue.
Q12.Acceptez-vous les visites d'usine?
R: Bienvenue à votre visite.
Q13. Combien d'années êtes-vous dans le domaine de l'impression?
R: La société de Shanghai depuis 2008, l'usine est plus de 25 ans.
Q14. Combien de clients avez-vous?
R: Nous avons vendu nos machines à environ 60 pays.Nous avons des agents en Afrique du Sud, au Maroc et en Italie.
