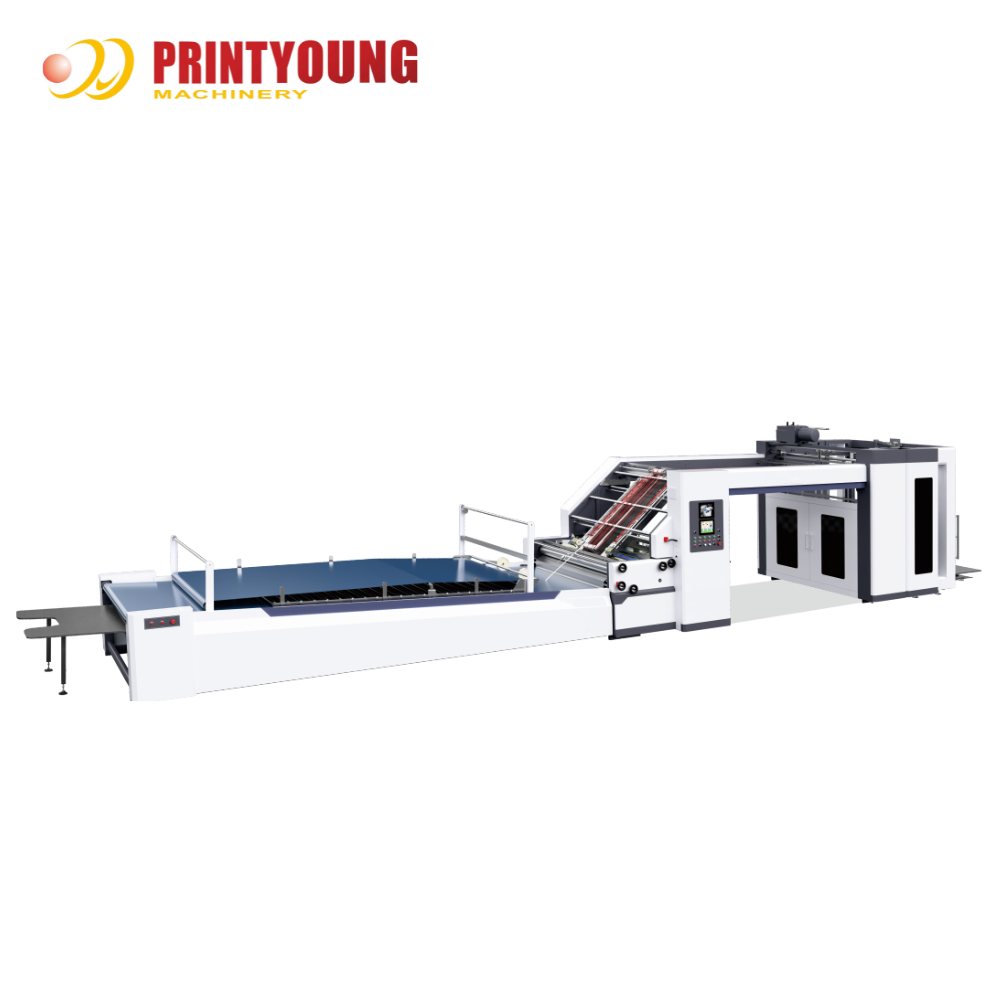

Machine de laminage à la flûte PRY-HG

Caractéristiques

Cette machine a adopté avec système de contrôle du mouvement et système de servo correction parfaite combinaison,en utilisant plusieurs ensembles de capteur photoélectrique à l'extrémité du papier la position relative,papier de contrôle sur les deux côtés du servo moteur action de compensation d'entraînement indépendantLa machine de laminage par servo présente les avantages d'un fonctionnement simple, il suffit d'entrer la taille du papier pour régler automatiquement la machine.

★ Ajustement automatique de la largeur pour la largeur lorsque la taille de la feuille est réglée.
★ Réglage automatique de la quantité de colle et de la pression des rouleaux.
★ Vitesse linéaire maximale 165 m/min.
★ Cadre de coulée 40 mm.
★ Φ165 mm grand rouleau pour transsmion sans éclaboussure de colle.
★ Contrôle de liaison par les 10 servo moteurs pour toute la machine.
★ En streaming pour les feuilles supérieures.
★ Technologie de roulement sans huile et sans entretien.
★ Transmission de vitesse indépendante servo-ilde pour rouleau à colle.
★ Le moteur pas à pas contrôle la configuration du format, haute précision.

Paramètres techniques

Laminage à la flûte PRY-1450HG
Modèle	Le PRY-1450HG	Le PRY-1650HG
Taille maximale de la feuille	1450 * 1450 mm	1650 * 1650 mm
Min. Taille de feuille	380 * 350 mm	380 * 350 mm
Épaisseur supérieure du papier	120 ~ 500 g	120 ~ 500 g
Précision avant et arrière	± 1 mm	± 1 mm
Le poids	8500 kgs	9 000 kgs
Max. vitesse	0 ~ 180 m/min	0 ~ 180 m/min
Consommation d'air	0.2 m3/min	0.2 m3/min
Dans l'ensemble	15.5 * 2,4 * 2,4 m	15.7 * 2,6 * 2,4 m
Puissance de la machine	24 kw	26 kw
Le papier du bas	A, B, C, E, F, G Papier ondulé Papeterie ondulée à quatre couches: AB/BB/BC/EE Le papier carton est supérieur à 300gm

Configuration

Mécanisme d'alimentation en feuille supérieure

Équipé d'un chargeur automatique dédié à la vitesse élevée, la buse de levage et d'alimentation du papier peut régler librement l'angle du papier.pour s'assurer que le papier épais ou mince peut être livré rapidement et en douceur.

L'alimentation du bord avant pour l'alimentation du fond, adaptée à l'exécution de différents types de planches ondulées, plus utile lorsque la planche ondulée est pliée.
(ne peut pas faire fonctionner le carton si vous choisissez cet appareil)

Mécanisme d'alimentation de la feuille inférieure (facultatif)

Utiliser un système de commande électrique de servo-moteur importé,avec une courroie d'aspiration japonaise NITTA pour fabriquer un onduleur de puissance d'aspiration,peut faire fonctionner à la fois du papier ondulé et du carton de plus de 300 gm.

Apportez du papier

Type d'alimentation par flux (sous-couplement), assurant que le papier ne s'enfonce pas pendant le fonctionnement à grande vitesse.

Positionnement par traction latérale

Utilisation de boules de traction latérale pour la position de la feuille supérieure, en la faisant toujours passer dans une direction, réalisant une grande précision pour l'alignement latéral.

Système de réglage automatique de la largeur

Lorsque la taille du papier est saisie, le système de papier inférieur, l'alimentateur et les pièces de transport du papier supérieur se déplacent automatiquement à la taille correspondante.

Ajustez automatiquement la pression de la colle et du rouleau

Lorsque la hauteur du carton ondulé est saisie, l'écart entre la colle et le rouleau se déplace automatiquement vers la position correspondante et les données peuvent être enregistrées.Vous pouvez directement cliquer sur "exécuter" la prochaine fois que vous fabriquez ce produit.

Surveillance de l'alimentateur

Les opérateurs n'ont pas besoin de se rendre fréquemment au département de l'alimentation pour vérifier le fonctionnement de l'alimentation, ce qui permet d'économiser de la main-d'œuvre.

Système de positionnement

En utilisant des groupes de capteurs photoélectriques, la position relative du papier inférieur vers l'avant, le contrôle du papier supérieur des deux côtés du servo-moteur, l'action de compensation indépendante,le papier supérieur et le papier inférieur laminés de précision.

Partie de transmission

Traction à courroie synchrone à double dent importée, équipée d'un dispositif de tension pour assurer la précision de la transmission, stable, faible bruit.

Rouleau de colle

Rouleau en acier inoxydable,ne rouille jamais,après un broyage étroit,garantie de la quantité minimale de colle enduite uniformément.Le rouleau en dessous doit être nettoyé par rouleau à eau.Le diamètre a été augmenté à 165 mm pour assurer un fonctionnement stable à grande vitesse et sans éclaboussures de colle.

Système électrique

Conçu conformément à l'exigence CE européenne,il assure la stabilité de la machine, un rendement élevé et un faible taux de défaillance.comme un avertissementDétection d'erreurs, défaillances et vitesse de fonctionnement.

Section de pré-empilage

La pile de papier pré-empilée dans l'état non-stop,la feuille empilée pourrait également être poussée directement par le chariot élévateur;améliorer l'efficacité.La conception spéciale du cadre de papier pré-empilée,économiser du temps et des efforts.

Détection de l'épaisseur du papier

Mettez le papier ici et l'écran affichera son épaisseur.Après avoir entré cette épaisseur,la colle et la pression peuvent être ajustées automatiquement.

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	PRINTYOUNG
Certification:	CE
Numéro de modèle:	Les données de référence sont les suivantes:

Quantité de commande min:	1 ensemble
Prix:	USD 50000 ~ 55000 Set
Détails d'emballage:	Adopte un emballage résistant à l'humidité et aux chocs, adapté au transport routier longue dist
Délai de livraison:	45 jours de travail
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	30 ensembles par mois

Modèle:	Les données de référence sont les suivantes:	Max. taille de feuille:	1450 * 1450 mm, 1650 * 1650 mm
Min. taille de feuille:	380 * 350 mm	Épaisseur de papier supérieure:	120 ~ 500 g
Précision avant et arrière:	± 1 millimètre	Poids:	8 500 kg, 9 000 kg
maximum. vitesse:	0 ~ 180 m/min	Consommation d'air:	0,2 m³/min
Mettre en évidence:	machine à stratifier automatique à servo-flute , Laminateur de carton à réglage intelligent , Machine de stratification PRY-HG avec garantie
