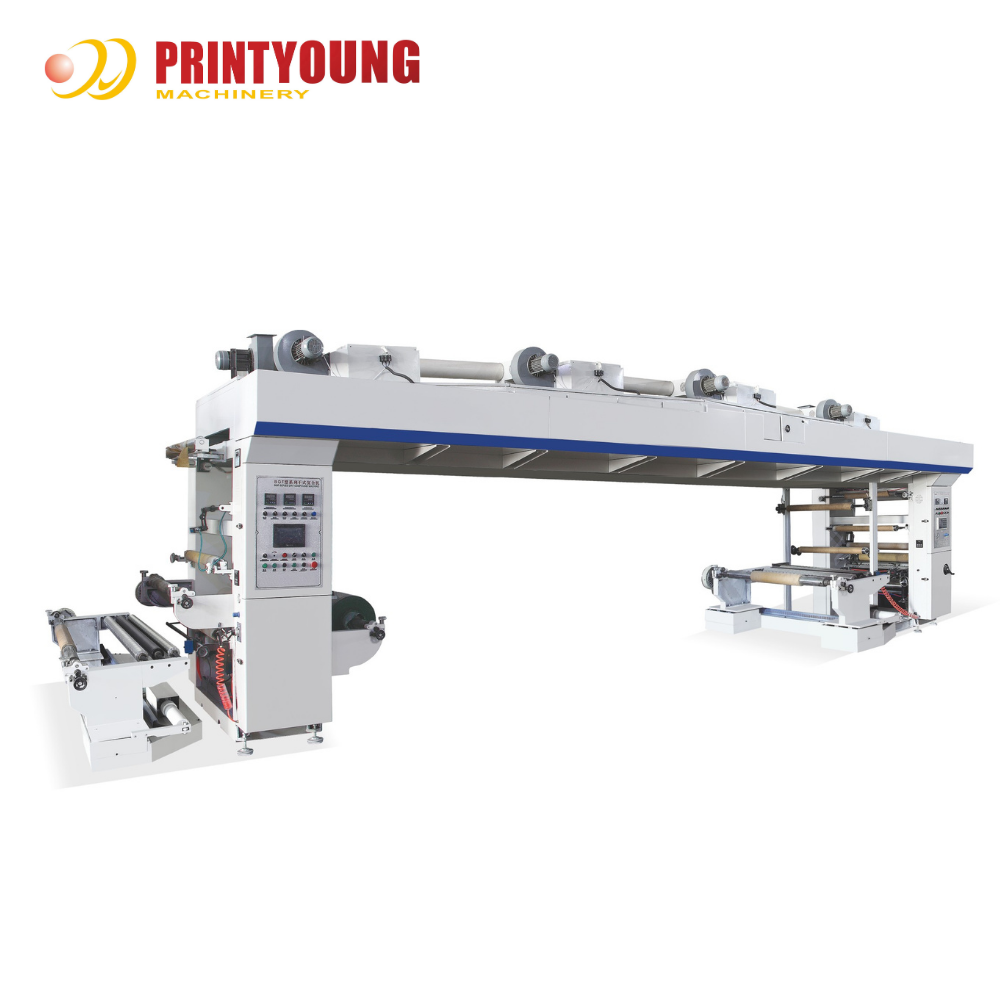

Name: PRY-1300 Machine automatique de laminage de film à méthode sèche électrique avec contrôle PLC 3 moteurs haute productivité 180m/min
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1300
Price: 32000 USD
Availability: InStock

Machine de laminage à sec PRY-1300

Caractéristiques

La machine de composite à sec à moyenne vitesse économe en énergie PRY-1300 intègre des composants électriques, pneumatiques et mécaniques. Elle adopte un système de contrôle vectoriel à trois moteurs, avec la tension dans la section de séchage contrôlée par un système en boucle fermée à bras oscillant à rouleau flottant. Elle est équipée d'un automate programmable industriel et d'un panneau de commande central tactile couleur de 7 pouces. L'alimentation est contrôlée manuellement par un frein à poudre magnétique avec sortie à couple constant. Elle présente une excellente rigidité et stabilité opérationnelle. La structure est exquise et l'apparence est belle. Elle convient au composite de divers matériaux filmés. C'est votre choix idéal.

Paramètres techniques

Largeur maximale du matériau filmé	1300 mm
Largeur des rouleaux guides	1350 mm
Substrat enduit et substrat composite	PET 12-60 µm, BOPP 19-60 µm, CPP 30-60 µm, PE 30-100 mm, etc. Films matériaux en rouleau
Maximum Vitesse mécanique	180 m/min
Vitesse de travail maximale	20 ~ 160 m/min
Diamètre maximal du premier rouleau d'alimentation	Φ 600 mm
Diamètre maximal du second rouleau d'alimentation	Φ 600 mm
Diamètre maximal du rouleau récepteur	Φ 800 mm
Broche pour rouleaux récepteurs et d'alimentation	Broche à expansion d'air
Diamètre du mandrin des rouleaux récepteurs et d'alimentation	Φ 3", diamètre intérieur Φ 76 mm diamètre extérieur : Φ 92 mm
Plage de tension	3 ~ 30 kg
Longueur totale du four	9000 mm (divisé en 4 zones)
Maximum Température du four	100 °C
Méthode de séchage	séchage à air chaud par chauffage électrique
Alimentation électrique	3 phases 380V, 50Hz
Puissance de chauffage électrique	90 kW
Puissance totale	environ 110 kW
Dimensions de la machine	environ 10500 * 3200 * 3200 mm
Poids de la machine	environ 6T

Configuration

Première section de déroulage

1. Cadre de déroulage indépendant à poste unique. Correction automatique de déviation photoélectrique.
2. Plage de réglage manuel horizontal du rouleau de matériau : ± 20 mm
3. Première tension de déroulage : frein magnétique 100 Nm
4. Deuxième tension de déroulage : frein magnétique 100 Nm
5. Troisième tension de déroulage : frein à poudre magnétique 150 Nm
6. Plage de tension : 3-50 kg

Unité de collage

1. Méthode de collage : collage quantitatif par rouleau gaufré. Entraîné par un moteur séparé.
2. Le rouleau gaufré de collage est un rouleau fendu avec un arbre. Structure de pression supérieure pneumatique, facile à remplacer.
3. Le dispositif de racleur robuste est un embrayage à pression pneumatique, entraîné horizontalement.

Les positions avant, arrière, supérieure et inférieure ainsi que les positions d'angle du racleur peuvent être réglées manuellement.
4. La trémie à colle est en acier inoxydable, les positions supérieure et inférieure peuvent être réglées manuellement.
5. Diamètre du rouleau gaufré : Φ 160 mm, Diamètre du rouleau presseur en caoutchouc : Φ 120 mm, L'unité de collage utilise un moteur à fréquence variable de type YVP132S-4, puissance : 3 kW

Section du four

1. Four de 9 mètres. Divisé en 4 zones, four à air chaud à double corps entièrement fermé.
2. La température de chaque zone du four est contrôlée automatiquement, la température est affichée par le contrôle de température.
3. Chaque zone du four est équipée d'un système de séchage à air chaud séparé, chaque groupe d'éléments chauffants électriques (15 kW), pour économiser de l'énergie.
4. L'ouverture du caisson supérieur du four est contrôlée par un vérin pneumatique et équipée d'un dispositif de tige de support de sécurité.
5. Conduite d'évacuation d'air centrale.
6. L'ensemble du four est conçu en dépression.
7. Le four est doté de mesures d'isolation et de conservation de la chaleur.
8. Le volume d'air de l'entrée et de la sortie du rouleau gaufré dans chaque zone du four peut être ajusté.
9. Le rouleau guide dans le four est le rouleau actif et tourne à la même vitesse que la machine principale.
10. Il y a un système de correction automatique de déviation par ultrasons après le four.
11. Paramètres :

Puissance des tubes chauffants électriques en acier inoxydable en forme de W : 1,2 kW par pièce

Puissance du ventilateur centrifuge type DF9-1 : 2,2 kW (moteur correspondant type Y90L-2, 4 ensembles)

Température maximale du four : 100 °C

Nombre de buses de soufflage : 32 (8 × 4)

Diamètre du rouleau guide dans le four : Φ 70 mm

Section de composite

1. Le rouleau de composite est le rouleau actif, entraîné par 1 moteur principal, la vitesse linéaire de surface du rouleau de composite est synchronisée avec la vitesse linéaire du rouleau gaufré de collage.
2. Le rouleau presseur de composite est contrôlé par des vérins pneumatiques doubles pour son ouverture et sa fermeture. La pression peut être ajustée.
3. Le rouleau de composite est chauffé par de l'huile conductrice, la chaleur est transmise à la surface du rouleau de composite par la circulation d'huile conductrice, rendant la température de la surface du rouleau de composite uniforme dans toute la direction de la largeur, ce qui contribue à garantir la qualité du produit composite.
4. Tambour de chauffage de composite et mécanisme de rouleau presseur : Le chauffage se fait par le tambour de chauffage de composite. Le matériau de la couche de caoutchouc du rouleau presseur de composite est du caoutchouc silicone résistant à la chaleur, dureté Shore A 80-85°. La température maximale de la surface du rouleau de composite est de 80 °C, la pression maximale est de 500 kg.
5. La température de surface du rouleau de composite (température de composite) est contrôlée automatiquement par température constante.
6. Paramètres :

Diamètre du rouleau d'acier de composite : Φ 320 mm.

Diamètre du rouleau presseur en caoutchouc : Φ 160 mm.

Le matériau de la couche de caoutchouc du rouleau presseur de composite est du caoutchouc terpolymère résistant à la chaleur, dureté Shore A 80-85°

Le moteur principal est un moteur à fréquence variable YVP132M-4, puissance : 5,5 kW.

Section de bobinage

1. Poste unique de réception de matériau.
2. Arbre de déroulage entraîné par un moteur à conversion de fréquence séparé.
3. Rouleau oscillant à amortissement pneumatique à pression constante et système de détection de tension par encodeur rotatif.
4. L'arbre de matériau utilise un arbre extensible de Φ 3".
5. Contrôle automatique en boucle fermée de la tension de réception.
6. Dispositif de rouleau presseur de bobine de matériau contrôlé par vérin pneumatique.
7. Paramètres :

Moteur servo de bobinage. Puissance : 7,5 kW

Plage de réglage manuel horizontal de la bobine de matériau : ± 20 mm

Plage de tension : 3-30 kg.

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	PRINTYOUNG
Certification:	CE
Numéro de modèle:	PRY-1300

Quantité de commande min:	1 ensemble
Prix:	USD 32000 Set
Détails d'emballage:	Adopte un emballage résistant à l'humidité et aux chocs, adapté au transport routier longue dist
Délai de livraison:	60 jours de travail
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	10 ensembles par mois

Largeur maximale du matériau du film:	1300 mm	Largeur des rouleaux de guidage:	1350 MILLIMÈTRES
Vitesse mécanique maximum:	180 m / min	Vitesse de travail maximale:	20 ~ 160 m/min
Plage de tension:	3 ~ 30 kg	Longueur totale du four:	9000 mm (divisé en 4 zones)
Température maximale du four:	100 ℃	Méthode de séchage:	Chauffage électrique Séchage à air chaud
Alimentation:	Triphasé 380 V, 50 Hz	Puissance de chauffage électrique:	90 kilowatts
Mettre en évidence:	machine de laminage automatique de films électriques , Machine de laminage par film à commande PLC , machine de laminage de films à haute productivité
