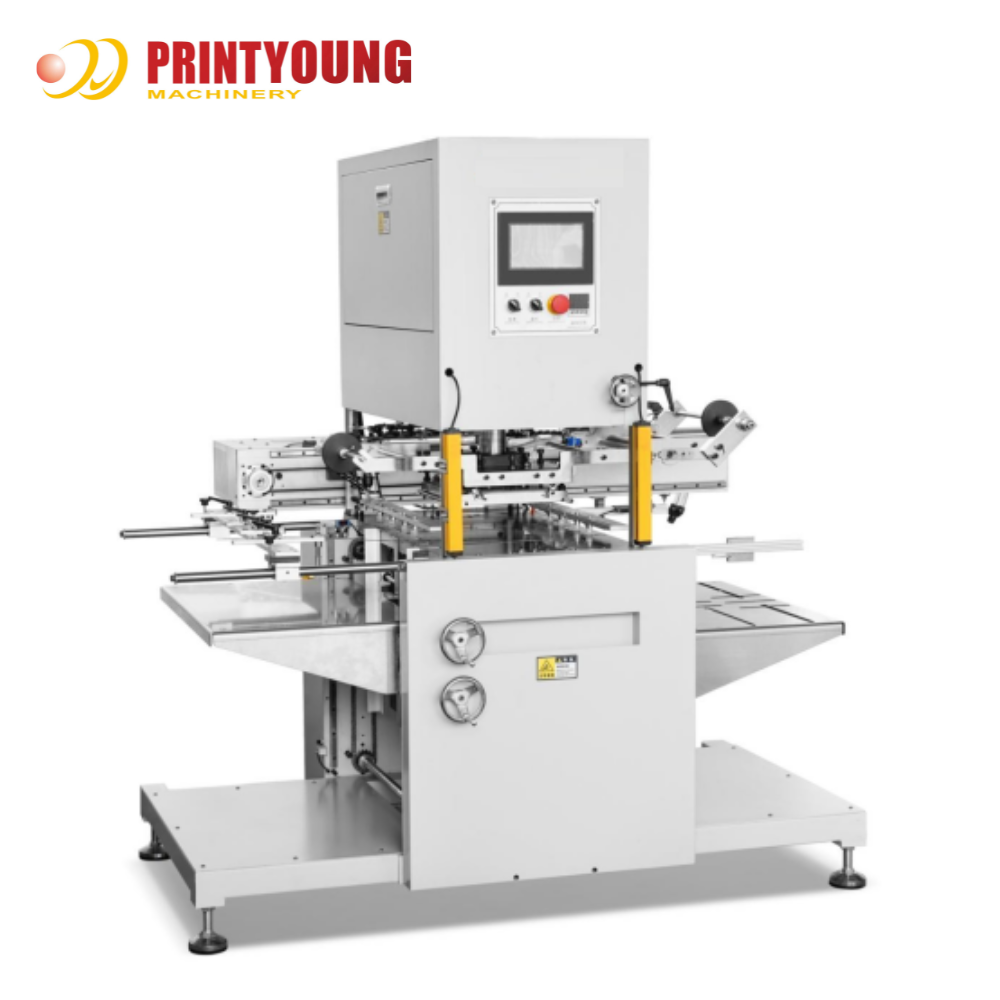

Name: PRY-58 Servo automatique à feuille chaude
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-58
Price: 7800 USD
Availability: InStock

Pry-58 machine à imprimer sur feuille chaude

Caractéristiques

Le modèle PRY-58 dispose de configurations matérielles complètes adaptables aux différentes exigences d'estampage de feuille.

(1) L'ensemble de la machine utilise de l'acier au carbone Q235. Les panneaux des parois de la carrosserie sont soumis à un traitement spécial pour une résistance élevée, une stabilité dimensionnelle permanente et une sécurité structurelle.(2) Équipé de vis à billes taïwanaises importées pour assurer un mouvement précisLe servo principal est équipé d'une protection contre la surcharge et la ceinture de freinage est équipée d'une protection contre les fractures.Arrête automatiquement en cas d'impact externe pour minimiser les dommages au corps/la précision de l'alimentation et prévenir les dysfonctionnements.

(3) L'unité principale utilise des roulements originaux importés.

(4) Les composants critiques intègrent des pièces électriques importées (par exemple, Omron (Japon), Schneider (France)).

(5) Précision d'estampage de feuille: ± 0,1 mm;Vite maximale:1800 feuilles par heure.

(6) Caractéristiques du système d'ajustement automatique de la pression d'impression pour un contrôle rapide et précis de la pression d'estampage.

(7) Interface de commande tactile chinois-anglais.

(8) Les composants pneumatiques de l'Air TAC de Taiwan et de Chine assurent la précision de chaque mouvement pneumatique.

(9) Le PLC principal utilise Printyoung Electric pour un fonctionnement stable et en douceur de la machine.

Paramètres techniques

Taille maximale du papier de nourriture	550 * 450 mm
Taille du papier d'alimentation	150 * 150 mm
Taille maximale de l'emboutissage du film	300 * 250 mm
Caractéristiques du papier	128 ~ 3000 g/m2 ((carte de bois),3Plaque grise d'une épaisseur de 0,0 mm
Précision d'estampage du film	≤ ± 0,1 mm
Max. Pression de travail	20 tonnes
Max. Vitesse de travail	1800 s/h
Max. Hauteur de pile d'alimentation	350 mm
Max. Longueur du film	240 m (dans la mesure de la longueur)
Puissance du moteur principal	1.5 kw
Dimensions globales	La taille de l'appareil doit être indiquée.
Poids de la machine	650 kg ou plus
Puissance à pleine charge	3.5 kW

Configuration

Section d'alimentation en papier

1.Utilise un système de contrôle avancé pour réguler la vitesse d'alimentation du papier, assurant un transport en douceur du papier.
2La partie de séparation du papier est faite d'un alliage d'aluminium spécial pour une alimentation plus lisse du papier.

3.Alimentation à feuille unique, assurant la stabilité et la précision.
4.Technologie de micro-ajustement par servo pour la rangée de papier d'aspiration, permettant des réglages sans arrêter la machine.

Unité électrique

1L'interface tactile interactive homme-machine permet la configuration de différentes tractions longues et courtes.

2.Une alarme est déclenchée si la longueur du film est inférieure à 6 cm.
3Le système de surveillance informatisé de la feuille affiche la longueur restante et la longueur consommée de la feuille.
4.Adoption du système de commande PLC Printyoung pour assurer le fonctionnement stable de la machine.
5.Adopter l'optoélectronique allemande Sike.

Section d'estampage à chaud

1.La plaque d'estampage à chaud est constituée d'un alliage d'aluminium 7075 de haute qualité pour l'aviation et la surface est soumise à un traitement d'anodisation dur,assurant un fonctionnement léger tout en maintenant une dureté de surface élevée et une résistance à la déformation.
2.Système d'alimentation longitudinale du film: Réduit la consommation de film et économise du temps de remplacement du film.
3.Mécanisme d'alimentation en feuille longitudinale double: équipé de servo-moteurs Hangzhou Zhishan (Chine) et de système de commande PLC Printyoung pour un fonctionnement convivial.Le mécanisme est placé derrière l'alimentation longitudinale du film pour assurer une collecte lisse et plate du film après l'estampage.
4.Commandement manuel indépendant:l'unité principale peut être actionnée manuellement en cas de besoin.
5.Dispositif de réglage de la pression parallèle:Il dispose d'une plateforme supérieure plate pour une régulation précise de la pression.
6La détection de pression négative sous vide assure que la machine cesse de fonctionner en l'absence de papier.
7.L-Shaped Right-Angle Push Gauge:S'adapte à différentes exigences d'enregistrement d'impression pour un alignement précis.

Section de réception du papier

1- Dispositif d'alignement automatique du papier.

2Le dispositif photoélectrique assure une collecte soignée du papier.

3.Système de commande automatique de levage et de descente pour la table de réception de papier

Partie principale de la broche

Le fuseau est entraîné par un servo-moteur de 1,5 kW, et la conception structurelle à quatre colonnes rend l'estampage à chaud plus stable et moins sujette à l'inclinaison.La profondeur d'extinction à haute fréquence du noyau de broche atteint 0.5 millimètres, et la surface est recouverte de chrome dur, qui est durable et résistant à l'usure.

Partie de transfert de papier

Le dispositif horizontal d'alimentation en papier adopte une commande par servo-moteur,qui est plus efficace et précise.

Partie de protection de la sécurité

Cette machine est équipée d'une grille de protection de sécurité.la machine sonnera une alarme et s'arrêtera pour protéger la sécurité de l'opérateur.

Applications

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	PRINTYOUNG
Certification:	CE
Numéro de modèle:	PRY-58

Quantité de commande min:	1 ENSEMBLE
Prix:	USD 7800 Set
Détails d'emballage:	Adopte l'emballage anti-hydratant et étanche qui convient au transport routier longue distance e
Délai de livraison:	20 jours
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	30 ensembles par mois

Max. Format du papier d'alimentation:	550*450mm	Min. Format du papier d'alimentation:	150 * 150 mm
Max. Taille d'estampage:	300 * 250 mm	Précision d'estampage à la feuille:	≤ ± 0,1 mm
Max. pression de travail:	20 T	Max. vitesse de travail:	1800 s/h
Max. Hauteur de la pile d'alimentation:	350 millimètres	Max. Longueur de la feuille:	240 m (en longueur)
