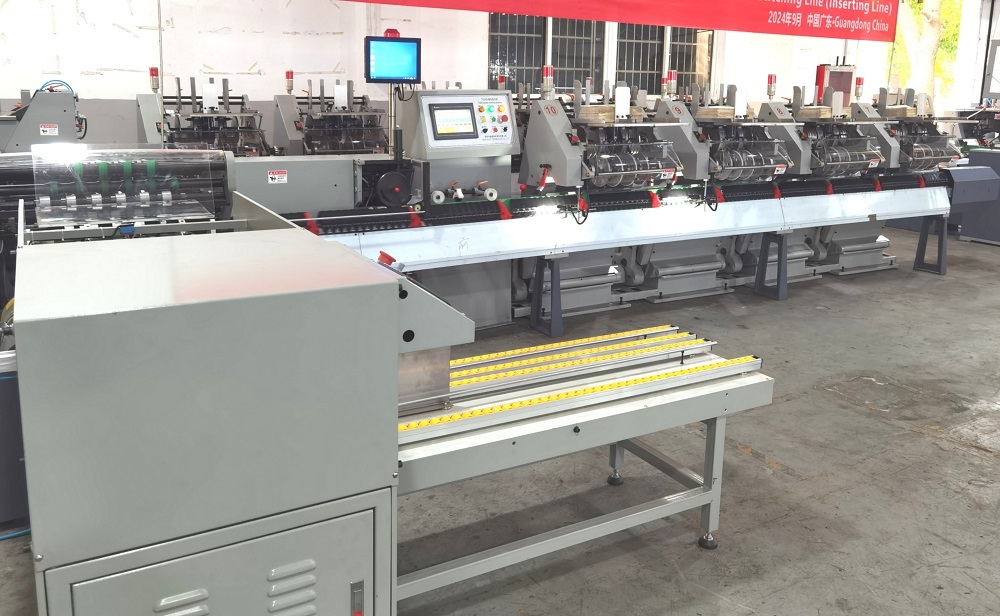

Name: Ligne de production PRY-450Y de la machine d'insertion de selle
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-450Y
Price: 42000 USD
Availability: InStock

La machine de pose de selle PRY-450Y

Caractéristiques

La machine d'insertion de selle PRY-450Y consiste à placer un livre au milieu d'un autre livre, afin d'obtenir la fonction de feuille de couverture.Il convient principalement au fonctionnement du livre et du livre d'images.
La machine est équipée de la partie de la machine de reliure, qui peut réaliser la liaison de reliure de la page de manche + monture,et peut également être équipée d'une machine de découpe de livre à trois côtés,c'est-à-dire,une ligne de liaison pour les chevaux, pour réaliser des fonctions automatiques de mise en page, de reliure et de coupe.

Paramètres techniques

Format maximal	450 * 320 mm
Formats minimaux	148 * 105 mm
Épaisseur maximale des produits finis	8 mm
Source d'énergie	380 V à 50 Hz
Puissance générale	12 kw
Vitesse de rotation maximale de la machine	10 000 tours/h
Poids net de la machine	4 T
Dimension limite (4 groupes)	7200 * 3200 * 1500 mm

1- machine de collage; - pompe à air; - boîte électrique;

4.machine à jeter des livres; 5.compilateur de livres.

Configuration

Machine de récolte

1.Il dispose de commutateurs de sélection de mode de production pour 1:1 et 1:2, ainsi qu'un commutateur de sélection de position vide, qui est pratique pour le réglage.
2.Il est équipé de feux de sécurité et de signaux de défaillance, de boutons de démarrage/arrêt.
3La machine de collecte adopte une structure à double pinceau qui améliore la stabilité du fonctionnement de la machine.
4.Il utilise plusieurs buses d'aspiration pour l'alimentation en papier,assurant la stabilité de la chute des brochures,et convient aux brochures de spécifications différentes.
5.Une caméra est utilisée pour contrôler la pression de l'air et le temps, permettant à chaque livret de tomber avec précision
6Le mécanisme de la pince de la machine de collecte a été amélioré. Un dispositif de pince à torsion à ressort est adopté, ce qui rend le mécanisme de pince durable.d'une épaisseur n'excédant pas 50 cm3, la force de transport de la pince sur les brochures est accrue.

Machine à trier

1Le principe de fonctionnement
Dans la machine de collage, l'arbre de transmission de la base entraîne trois groupes d'axes de rotation et forme un cercle.Et les trois groupes d'axes tournent continuellement en maintenant certaines relations de position relative.Lors du collage, placer les feuilles de papier pliées avec un bord de 6 ± 1 mm sur la plaque.Deux têtes d'aspiration 1 aspireront la feuille sur le fond et la tireront vers le bas, puis,la feuille sera également mordue par deux griffes mordantes sur la roue rotative de mordre du papier 3À ce moment, les têtes d'aspiration 1 arrêtent immédiatement l'aspiration.La roue de morsure du papier retire ensuite la feuille de papier de la plaque.Une fois la feuille de papier transférée dans le support de réglage 4,la griffe de morsure 2 relâche immédiatement la feuille de papier qui est transmise en s'appuyant sur un ensemble de rouleaux de pincement à ce moment.la feuille de papier sera bloqué par le porteur pré-réglé 5 et rester un peuEnsuite, les dents de la feuille d'acier 6 sur un ensemble de roues de séparation papier-feuille 10 transféreront la feuille de papier sur le bord long de la feuille de papier et mordront le bord long, à partir de là,le bord long et le bord court sont séparés.Le bord court est accroché par le crochet de séparation de feuille 7 sur l'axe d'un autre ensemble de roues de séparation de feuille 11.La feuille de papier sera ouverte dans une certaine mesure quand il tourne à la position horizontale, et les dents 6 et le crochet 7 seront séparés avec la feuille de papier. Les têtes d'aspiration étendront la feuille de papier en continu et descendront jusqu'à ce que les deux têtes d'aspiration arrêtent l'aspiration en même temps.À cette heure-ci, la feuille de papier tombera et tombera sur la barre pour tomber livre 14.la chaîne de collecte de livres poussera la feuille de papier sur la barre de livres séquentiellement et transmis les livres rangés aux positions pour la détection et la liaison.
2.Ajustement des différentes pièces
Lors du réglage,le niveau de changement de vitesse doit être placé en position neutre pour assurer un fonctionnement sûr.Lors du regroupement,les feuilles de papier pliées en signatures doivent être placées sur la plaque;le bord court doit être placé sur le dessusLes pages du livre ne doivent pas dépasser le nombre de pages. Plus le format du livre est grand, moins les pages des livres doivent être nombreuses.Le dos du papier de livre doit être fortement appuyé contre le plan de l'enveloppe de livre 2, tandis que le boîtier 5 doit s'appuyer sur l'autre face du papier de livre, mais pas trop étroitement.La position des signatures coupées par la roue de mortier de papier est autour de la fin de livre 1.La fin de livre 1,2 et le plan touché par le dos du papier de livre peuvent être tournés vers le bas vers l'intérieur, soit verticalement, soit dans un plan incliné.mais il fera la largeur de la pointe de papier coupée par la griffe mordante sur la roue de papier mordant diminuer.

(1) Ajustez les boulons 3 et 4 pour que leurs extrémités entrent en contact avec le papier du livre, qui peut servir de page.il y a un dispositif de coussin d'air 6 pour s'assurer que les papiers de livre peuvent être facilement choisisLe volume de soufflage peut être ajusté en fonction de la taille du feuillet et de la quantité de livres placés.La bouche de soufflage 2 rend le dos des signatures lâches et il peut coordonner avec les mouvements de la langue de séparation du papier 1Pour que la tête d'aspiration puisse aspirer les signatures une par une.

(2) Réglage de la taille du papier
Le bloc de calibre 1 est fixé à l'aide de vis et sa position est réglée en fonction de la taille du papier de livre.La valeur de l'échelle sur le support d'ajustement de la fin de livre représente la largeur du livre.S'il y a des bords longs et des bords courts du papier, il veille à ce que quatre dents de tôle d'acier mordent les bords longs et les bords courts du papier ensemble,le dos du carnet doit toucher la jauge de bloc 1.La hauteur du bloc gabarit 1 doit également être ajustée de manière appropriée en fonction de la vitesse de collation.
Lors du collage des livres de grand format, le rouleau de la bibliothèque de presse 2 situé au milieu doit être installé à l'envers pour augmenter la position de pressage des livres.La tension des ressorts 4 et 5 peut être réglée en changeant leur position.Au cours de l'opération, une petite tension de ressort est adoptée pour les feuilles minces, tandis qu'une tension de ressort relativement importante est adoptée pour les feuilles épaisses.

(3)Réglage de feuille unique sans bords longs et courts
La tension des ressorts 4 et 5 doit être réglée à une valeur minimale,en outre,il est nécessaire de démonter le crochet de séparation en papier 7 des dents en tôle d'acier 6,et installer les bouchons de chute de livre 12 et 13Lorsque les têtes d'aspiration arrêtent l'aspiration en même temps,le papier du livre tombera le long du livre tombant bouchons 12 et 13 et tomber sur la barre pour tomber livre 13.

(4)Réglage de la chaîne de transmission
Après une période de travail, si la chaîne de transmission s'allonge, la roue excentrique1 peut être réglée pour la tension.
Lorsque les têtes d'aspiration des deux ensembles d'essieux de séparation du papier sont déplacées et doivent être ajustées, la roue dentée 2 ou 3 peut être relâchée en premier lieu,puis l'essieu doit être tourné pour être aligné sur les têtes d'aspiration, puis fixer la roue dentée.En cas de réglage, il faut faire attention à la relation de position relative entre les deux ensembles d'axes et l'ensemble d'axes ci-dessus.

(5)Réglage de la soupape
Il convient de noter que l'ajustement de la vanne à air a une incidence directe sur la stabilité du fonctionnement de la machine de collage.
La pompe à air détourne vers différentes parties par le tube d'aspiration 1 et le tube de soufflage 2.
En réglant le couvercle du bloc de soupape 3, on peut contrôler l'aspiration et le temps d'arrêt de la tête d'aspiration 1.Le couvercle du bloc de soupape 3 doit être réglé jusqu'à ce que les feuilles de livre soient mordues par deux griffes mordantes simultanément et l'aspiration doit être arrêtée immédiatement.Sinon, les têtes d'aspiration sont facilement endommagées.
En réglant le couvercle du bloc de soupape 4, on peut contrôler le temps d'ouverture et de fermeture de la tête d'aspiration 9 sur un ensemble de roues de séparation en papier près de l'opérateur;en réglant le couvercle du bloc de soupape 5,le temps d'ouverture et de fermeture de la tête d'aspiration 8 sur l'autre série de roues de séparation en papier peut être contrôlé.Les deux têtes d'aspiration doivent avoir les mêmes mouvements,à savoir commencer l'aspiration et arrêter l'aspiration en même temps..De cette façon, lorsque les signatures tombent sur la barre de livre, aucun déplacement vers une direction ne se produira et entraînera une dérive vers le bas.Il peut dépendre de la taille du papier pour assurer la chute fiable sur la barre pour le livre de chute.
La quantité de soufflage de l'air du coussin d'air sur la plaque de placement du livre doit être maintenue à un niveau approprié.Lorsque les papiers de livre placés sont nombreux,la quantité de soufflage d'air doit augmenter,et vice versa.

Les tuyaux de soufflage 6 et 8 sont installés pour jeter le courant d'air.Lors du collage de papier de livre mince, les papiers de livre ne sont pas faciles à tomber sur la barre pour tomber le livre exactement.Pour cela,les tuyaux de soufflage peuvent jouer un rôle auxiliaireLe flux d'air doit être perpendiculaire à la surface du livre ouvert, de façon à accélérer le processus de chute.

(6)Opération de transport combiné
Lorsque l'unité de la machine de tri effectue un transport combiné,il transporte la poignée de commande de la première à la position de raccordement du moteur une par une, conformément à la séquence de collage.Après la fermeture de la poignée, chaque machine de tri doit faire tomber les traces en chute exactement sur la position centrale de deux plaques rouges de convoyeur de la chaîne de collecte en mouvement de la couturière.Avec le déplacement des plaques de convoyeur de queue,the books on the bar for falling book of each collating machine will press against the sides of the conveyor plates and will be transmitted to the book gathering chain gradually and enter the binding position.
Lorsqu'une machine de tri tourne vers les transports combinés et que les signatures tombent sur une plaque de convoyeur de queue ou sur une position très proche d'une plaque de convoyeur de queue,il entraînera une inexactitude ou une instabilité de la classificationÀ ce moment, la poignée de la machine de tri doit être ouverte et fermée à nouveau au bon moment.

Une machine à jeter des livres

(1) Dispositif de détection
It is consisted of two parts including distributed detection and general thickness detection which are used to prevent the books with missing pages from binding or being mixed with the finished products after trimming.
Les dispositifs de détection distribués utilisent le principe de la détection photoélectrique et sont installés dans chaque machine de tri.La lumière sera assurément assombrie une fois, et le dispositif électrique effectuera l'inspection à un certain moment du processus.l'interrupteur photoélectrique réfléchissant produira un signal de signature manquant dans le temps de détectionGrâce au contrôle de la détection de la signature par un ordinateur, l'affichage du changement de signature sur la tête de la machine peut refléter correctement que la machine de tri manque d'une certaine signature.Si la signature manquante se produit de façon continue ou fréquenteL'opérateur vérifie en outre la machine de tri pour déterminer la cause du fonctionnement anormal, afin de la réparer en temps opportun.
La détection générale de l'épaisseur peut compenser l'insuffisance de la détection distribuée, c'est-à-direlorsque les signatures après avoir traversé la détection photoélectrique dérivent vers le bas pendant le processus de transmission sur la chaîne de collecte de livresPour éviter qu'ils ne soient considérés comme un livre normal, une détection générale de l'épaisseur doit être effectuée avant la reliure du livre pour confirmer si le livre satisfait aux prescriptions pertinentes.
Au cours de la détection,une paire de rouleaux supérieur et inférieur 1 et 3 détecteront les signatures en transit.En agrandissant l'oscillation du levier d'oscillation 2,le balancement correspondant se produira sur le bloc de contact 4À ce moment, si la roue de détection de livre 1 avec flèche maglev vers le bas est alignée sur le rouleau inférieur de détection de livre 3,il est requis que le rouleau 8 soit réglé au milieu de l'écart de la tige 7 (i)Si, dans un délai aussi court, le bloc de contact 4 est inséré au milieu de deux blocs 5, la vis 9 peut être réglée pour que deux points de contact 11 se connectent,ce qui signifie que l'épaisseur générale est normale.

Si la page manquante entraîne une diminution ou une augmentation de l'épaisseur générale du livre, le bloc de contact 14 ne pourra pas être inséré au milieu des blocs 5,Il va appuyer contre le côté latéralPendant ce temps, le niveau d'oscillation descend, ce qui fait que les deux points de contact 11 se déconnectent, et un signal indiquant que l'épaisseur générale est erronée sera donné.
Les deux types de signaux ci-dessus concernant la page manquante ou la page excessive après l'appareil électrique peuvent provoquer l'action de la vanne magnétique du régulateur magnétique du couturier.Lorsqu'un livre avec une page manquante ou une page excessive est transféré à la position d'emportementPendant ce temps, grâce à la commande de déplacement, l'ordinateur peut contrôler l'action de la vanne magnétique sur l'unité de transmission du livre, et livrer le livre à un seau de ferraille.

(2) Dispositif de transmission de la machine

La puissance de l'unité de la machine de collage est transmise par le couturier par l'intermédiaire du coupleur universel.
En ce qui concerne le freinage du mécanisme complet,le freinage dynamique doit d'abord être effectué sur le moteur,et ensuite le freinage d'arrêt sur le frein électromagnétique,enfin,en modifiant la fréquence de sortie de l'onduleurLes vitesses de la machine peuvent contrôler le moteur asynchrone.

Utilisation et ajustement du couturier

Généralement,le coussin est réglé selon la séquence suivante.

(1) Ajustez la base du pied de pliage de la tête de couture selon la taille du papier

Tout d'abord, placez la tête de couture sur la plaque de montage de la tête de couture symétrique à la ligne médiane (sous réserve des prescriptions de couture de la selle concernant la distance d'empilement des livres).Et puis attachez la vis 27, et fixer le pied de flexion 20 après l'avoir aligné sur le couteau central de la tête de couture, et installer la plaque de guidage 28 en même temps.

(2) Ajustez la chaîne de collecte du livre en fonction de la taille du feuillet
En ce qui concerne la couturière,la chaîne de collecte du livre doit rester à une certaine position correcte, de manière à répartir la couture de la selle sur les positions souhaitées des livres.En cas de réglage,Premièrement,Le livre à relier doit être placé sur la chaîne de collecte du livre, faire la presse de coupe contre la plaque de convoyeur de queue,et utiliser la machine manuellement pour permettre à la chaîne de collecte de livres et à la tête de bouger en même tempsQuand leur vitesse est la même, c'est-à-dire qu'ils sont dans un état relativement statique, arrêtez l'opération manuelle.Détacher la vis 1 et tourner la roue de main 2 pour faire le livre sur la chaîne de collecte du livre être transmis au bon endroit pour la liaison par la couture de la selle, puis fixer la vis 1, de façon à garantir la bonne position du clou sur le livre.

(3) Ajustement de la position du livre à fourchette.
La position correcte pour la fourchette du livre peut faire tomber les livres jetés du porte-livres du couturier exactement au milieu des deux supports de prélèvement de livres de la tondeuse à trois couteaux.
Détermination du temps de bifurcation du carnet: lorsque la tige 6 bifurque un carnet vers la position la plus élevée, la tige de raccordement 2 tire la tige vers la limite gauche et revient,mais il doit maintenir une distance de 60 à 65 mm avec le support de transmission.Ensuite, installez l'engrenage intermédiaire 1, de façon à garantir que le livre fourché puisse tomber dans la bonne position.
Il convient de noter que la vitesse du livre de fourchette est étroitement liée à la vitesse de la machine elle-même et que la correction appropriée doit être effectuée en fonction de l'expérience d'utilisation.

(4)Réglage du dispositif de détection
La détection distribuée régle principalement l'interrupteur photoélectrique réfléchissant et est installée dans la position relative entre les films réfléchissants sur la barre pour les livres qui tombent.Le faisceau lumineux doit être aligné sur la position correcte.
La détection de la page complète ajuste principalement la hauteur de montage des deux interrupteurs photoélectriques réfléchissants des deux côtés de la chaîne de collecte du livre et l'alignement du faisceau lumineux.Selon la position de la largeur du livre de reliure sur la chaîne de raccordementLes faisceaux lumineux des interrupteurs photoélectriques réfléchissants doivent être placés sous les feuilles de livre à une distance de 5 à 10 mm.Si des feuilles de livre sont détectées déformées lors de la transmission sur la chaîne de collecte des livresLes feuilles de livre protègent le faisceau lumineux lorsqu'elles passent par la position de détection, et les interrupteurs photoélectriques envoient un signal et éliminent le livre comme un produit obsolète.
En cas de réglage de la détection générale de l'épaisseur,les livres normaux de reliure doivent être placés sous la roue excentrique 1,utiliser la machine manuellement et faire la flèche sur la roue excentrique vers le basDans ce cas, tournez le réglage 6, soulevez le rouleau inférieur 3 du détecteur de livre pour appuyer sur le livre au degré approprié, puis ajustez légèrement l'écrou 13,de sorte qu'un espace vertical approprié puisse être laissé lorsque le bloc de contact 4 s'insère au milieu des deux blocs 5.Après cela, faites tourner la machine en cercle, si les blocs peuvent s'insérer librement, cela signifie que le livre répond aux normes d'épaisseur normale.la couture sera magnétique suspendue sur une position de liaison.

La taille de l'écart entre les deux blocs 5 et le bloc de contact 4 peut être réglée sur une plage de 0,5 à 2 mm en général.l'écart peut être élargi de manière appropriéeLa sensibilité est élevée si l'écart est important. Toutefois, si l'erreur accumulée causée par l'épaisseur variable des livres dépasse la plage de mesure,elle peut entraîner un dysfonctionnement de la machine.

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	PRINTYOUNG
Certification:	CE
Numéro de modèle:	PRY-450Y

Quantité de commande min:	1 ensembles
Prix:	USD 42000 Sets
Détails d'emballage:	Adopte l'emballage anti-hydratant et étanche qui convient au transport routier longue distance e
Délai de livraison:	60 jours
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	10 ensembles par mois

Format maximal:	450 * 320 mm	Format minimum:	148*105mm
Épaisseur maximale des produits finis:	8 mm	Source d'alimentation:	380 V 50 Hz
Puissance totale:	12 kW	Vitesse de rotation maximale de la machine:	10 000 tr/h
Poids net de la machine:	4 T	Dimension de limite (4 groupes):	7200 * 3200 * 1500 millimètres
