Aperçu Produitsmachine de gluer de dossierModule de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier

Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier

ZH-1450XAG Basic Module Automatic Crash Lock Bottom Paper Box Folder Gluer Machine
ZH-1450XAG Basic Module Automatic Crash Lock Bottom Paper Box Folder Gluer Machine
Informations de base
Lieu d'origine: Chine
Nom de marque: PRINTYOUNG
Certification: CE
Numéro de modèle: ZH-1450XAG
Quantité de commande min: 1 ensemble
Prix: USD 28000 Set
Délai de livraison: 25 jours de travail
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 10 sets par mois
Contactez
Carton: Carton de 210 à 600 g/m² Formage de boîte: collage sur un seul côté, pré-pliage, fond anti-crash
Alimentation de carton: Nourrissage automatique Type de colle: Colle froide
Puissance électrique: 30kw C.A. 3PH 380V Poids: 6000 kg

Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 0

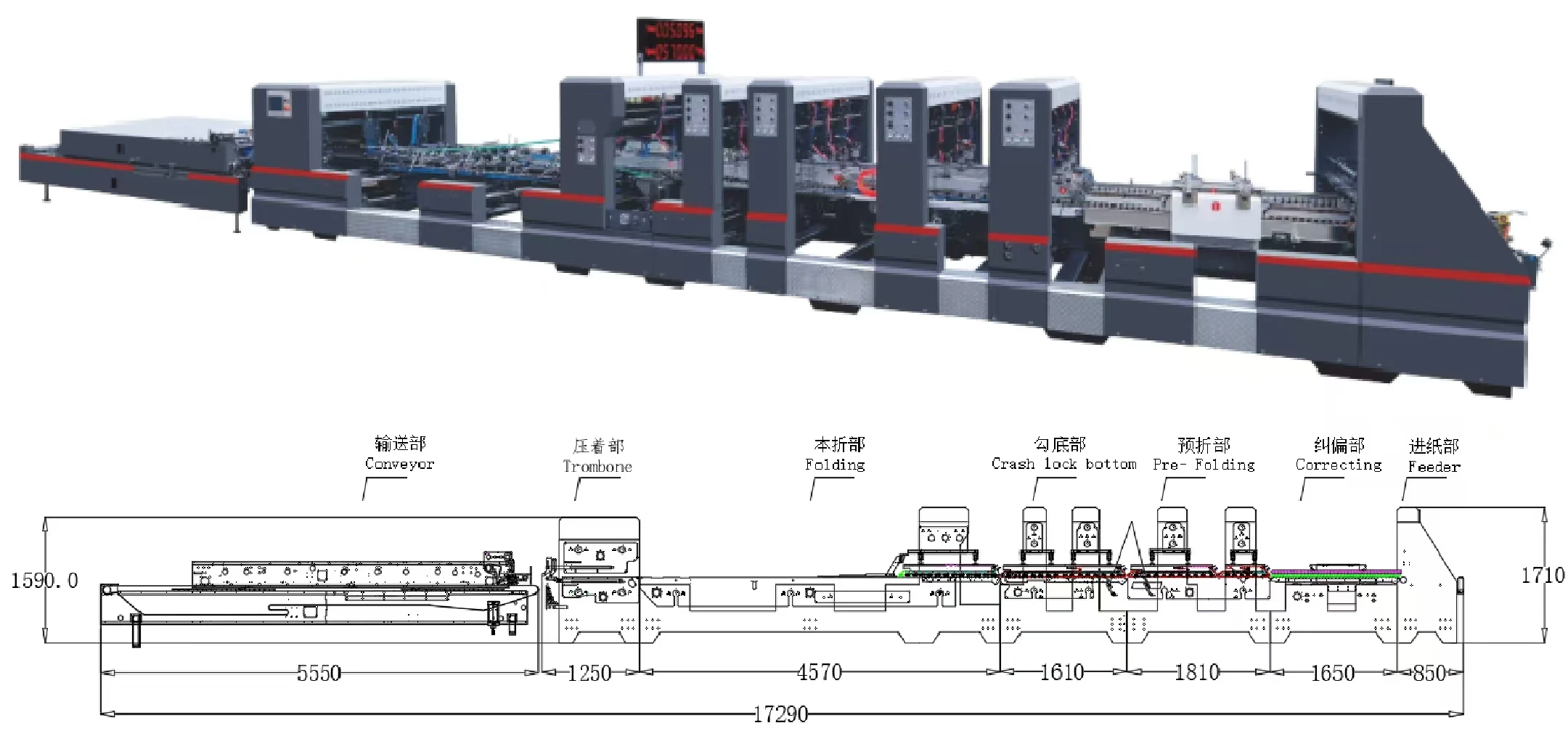

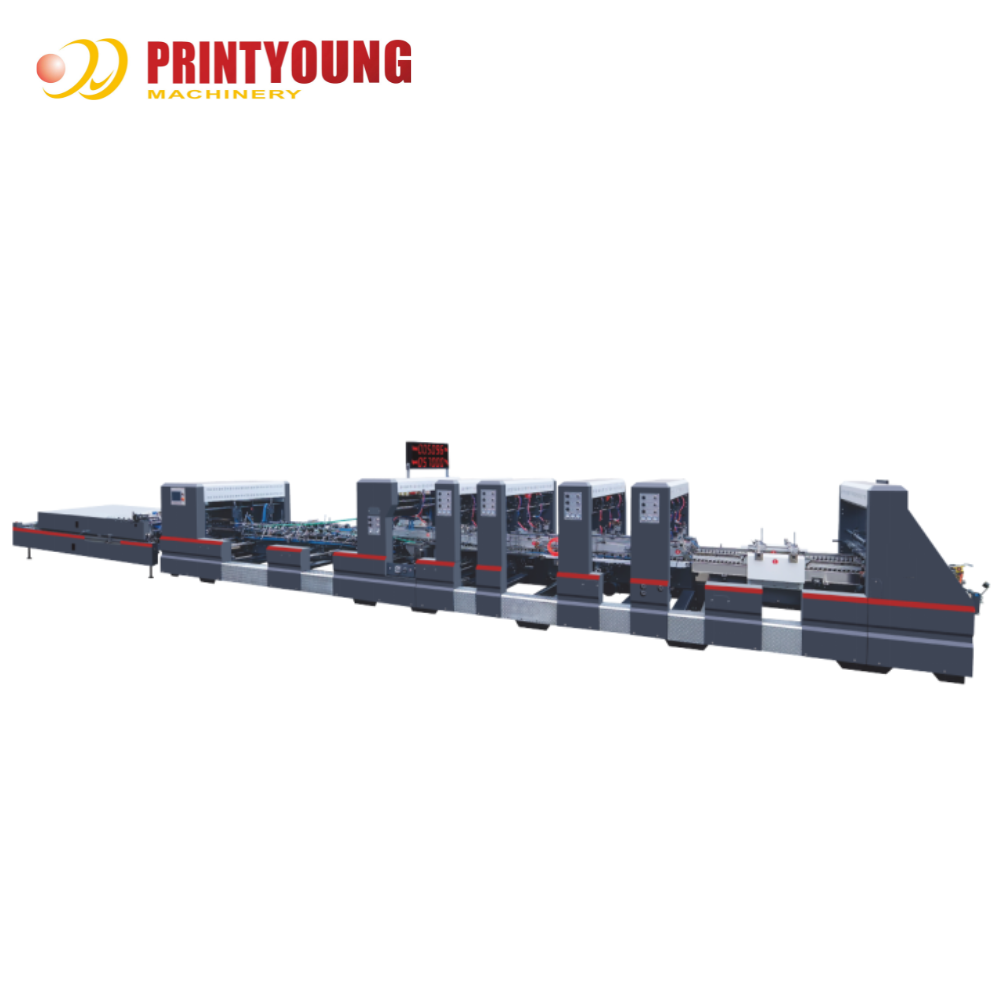

Plieuse-colleuse ZH-1450XAG
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 1
Caractéristiques
1. Avec plusieurs brevets nationaux, les performances de la machine GEN 5 sont supérieures à celles de ses concurrents.
2. Structure modulaire, différentes fonctions peuvent être combinées selon les besoins du client.
3. Les fonctions peuvent être mises à niveau après l'achat.
4. La transmission multi-moteurs a une forte puissance, une vitesse rapide et une durée de vie plus longue.
5. Équipé d'une transmission par courroie synchrone à haute vitesse et à faible bruit.
6. Les courroies transporteuses supérieure et inférieure sont motorisées, et il n'y a pas de phénomène de gauchissement.
7. Le nouveau support à bras incurvé a une forme unique et une belle apparence.
8. Possibilité de mise à niveau vers les dispositifs à quatre six pans à tout moment.
9. Le boîtier de commande électrique intégré est caché au bas du convoyeur, ce qui permet d'économiser de l'espace.
Paramètres techniques
Carton
Carton de 210 ~ 600 g/m² compatible avec le carton ondulé E/F
Formation de boîtes
collage simple face, pré-pliage, fond à verrouillage automatique
Alimentation en carton
alimentation automatique
Type de colle
colle froide
Puissance électrique
30 kW CA 3PH 380V
Poids
6000 kg
Dimensions hors tout
17,5 * 2,2 * 1,8 m
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 2Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 3Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 4

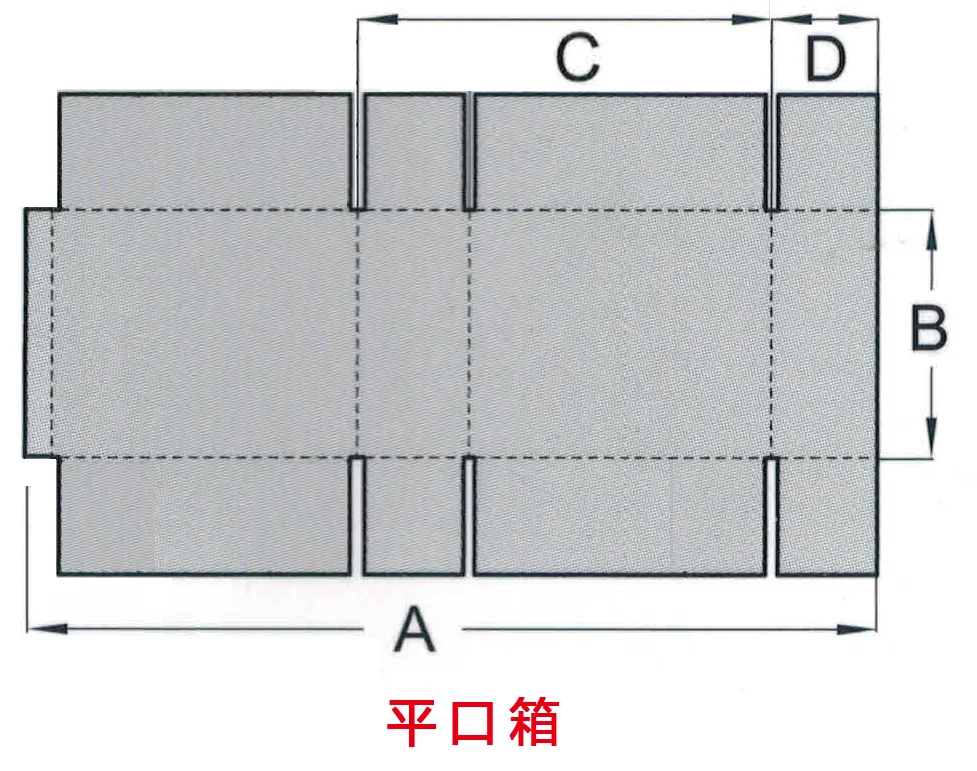

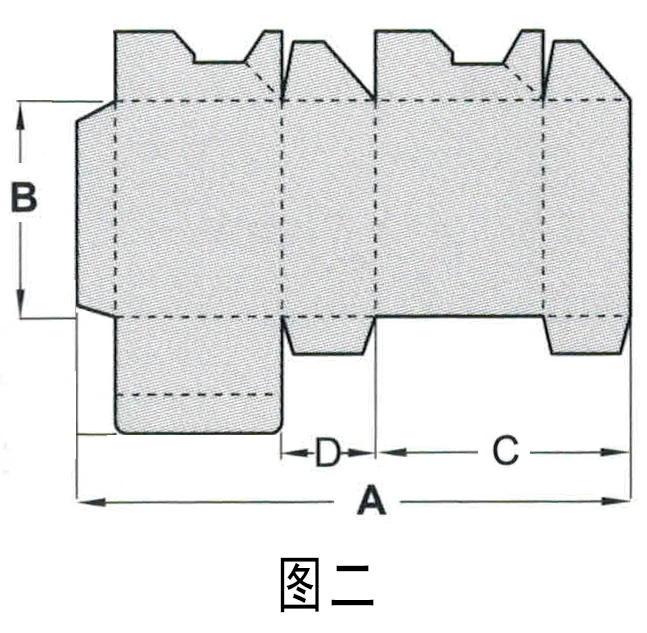

                                 (I)                                                  (II)                                                    (III)
Type de boîte
A
B
C(min)
D(min)
Boîte à collage latéral (I)  Boîte plate (III)
250 ~ 1450 mm
150 ~ 700 mm
120 mm
50 mm
Boîte pré-pliée (I)
250 ~ 1450 mm
150 ~ 700 mm
120 mm
50 mm
Boîte à fond à verrouillage automatique (II)
250 ~ 1450 mm
150 ~ 700 mm
120 mm

50 mm
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 5

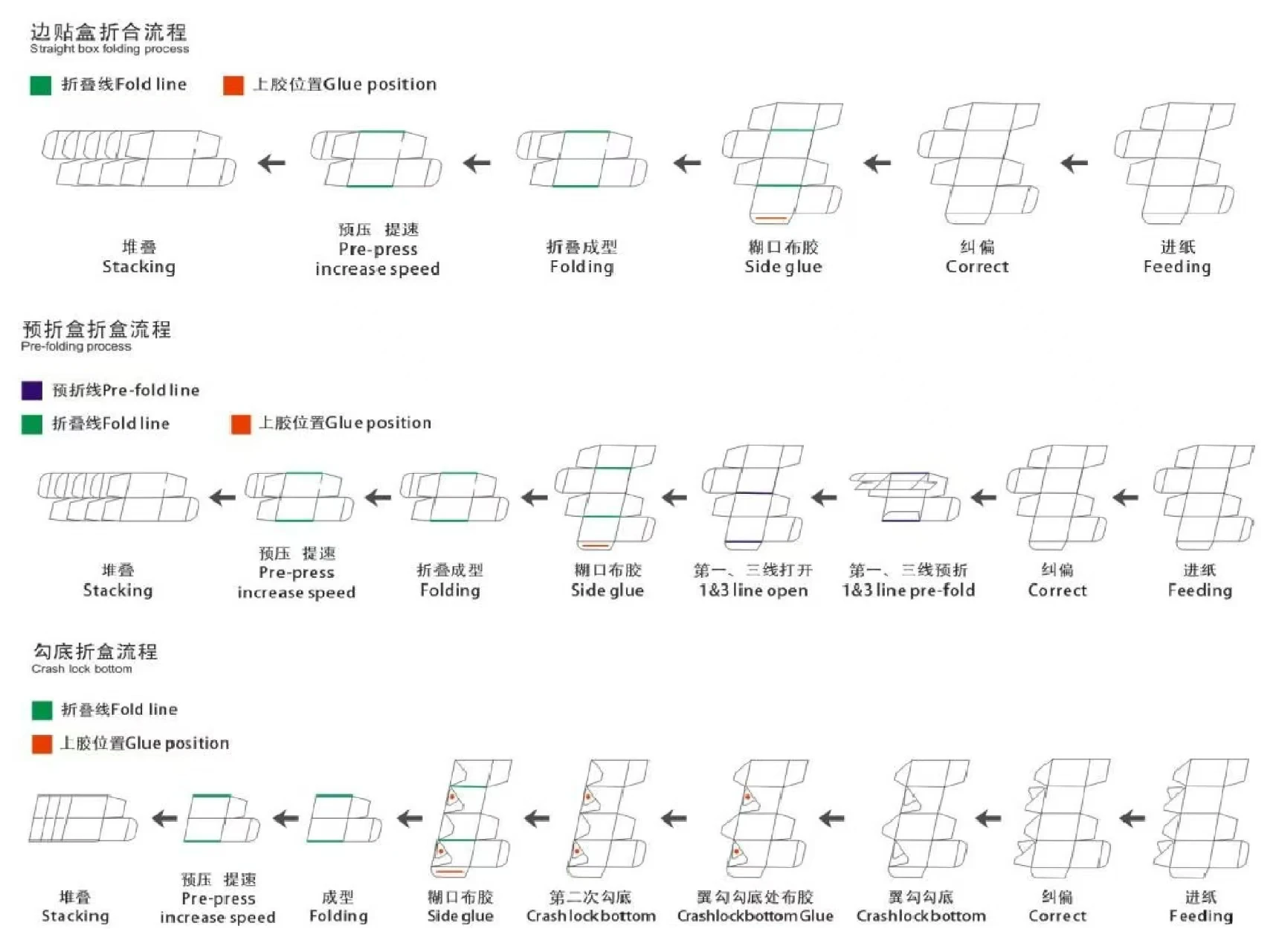

Configuration
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 6Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 7

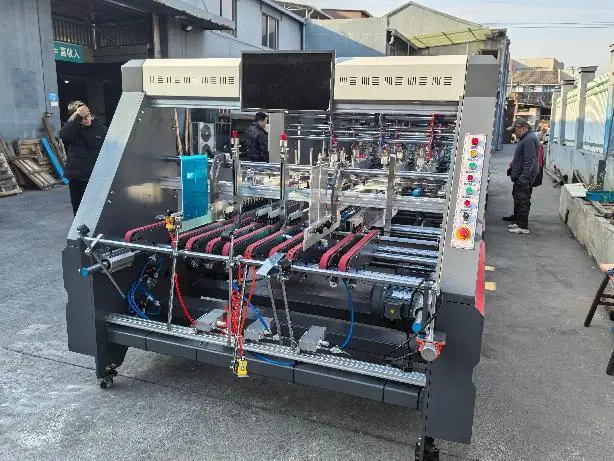

Section d'alimentation en papier

Équipé de 3 couteaux de sortie, ajuster la longueur asymétrique en fonction de l'échantillon réel. La roue de guidage de gaufrage guide la courroie de sortie du papier, et il y a des déflecteurs sur les côtés gauche et droit, qui peuvent être déplacés vers la gauche et la droite en fonction du style du produit. Le dispositif vibrant coopère avec le moteur pour alimenter le papier rapidement, facilement et en continu automatiquement.

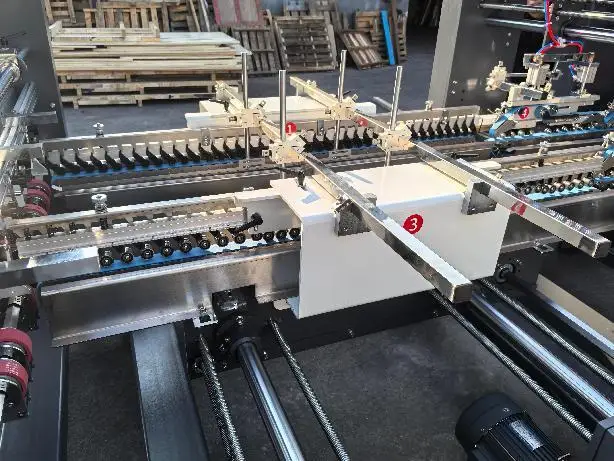

Section d'alignement

Le carton envoyé de la section d'alimentation sera corrigé par la section d'alignement pour assurer une transmission précise.
La pression d'entraînement de la presse peut être ajustée de haut en bas pour s'adapter à différentes épaisseurs de carton.
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 8Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 9

Section de pré-pliage

La première ligne peut être pré-pliée à 180°, et la troisième ligne à 135°, ce qui est parfaitement combiné avec l'emballage automatisé.

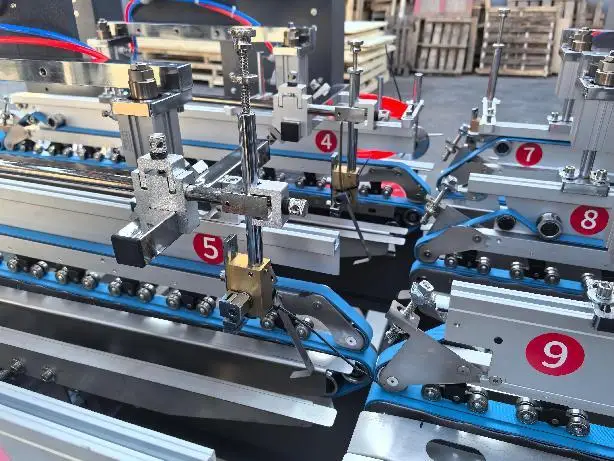

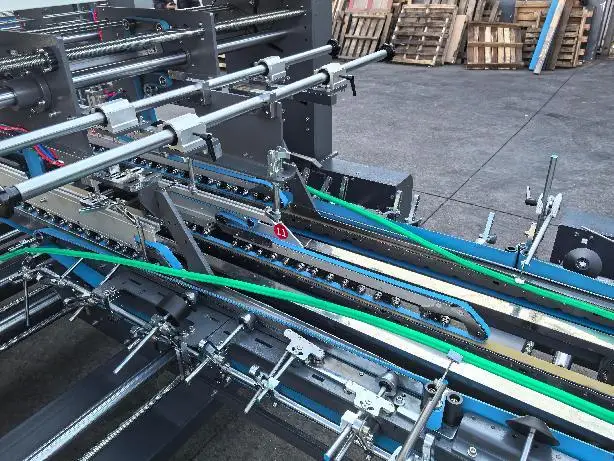

Section de fond à verrouillage automatique

Un ensemble complet de dispositif de verrouillage du fond du rabat avant pour assurer une action de verrouillage du fond précise. La planche à courroie supérieure segmentée, combinée à une conception spéciale, peut être ajustée par expansion et contraction en fonction des besoins du produit.
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 10Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 11

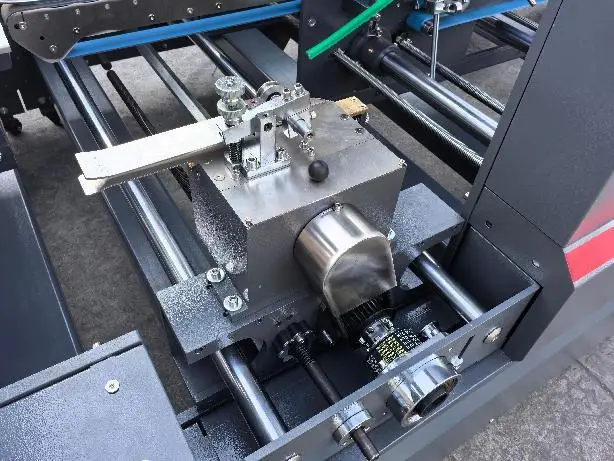

Réservoir de collage inférieur

Le réservoir de collage inférieur est de grand volume. Facile à enlever et à nettoyer. Système de collage supérieur électronique par pistolets.

Pliage et fermeture

La deuxième et la quatrième ligne de pliage à 180°.
La section de pliage et de fermeture transmet du côté droit et gauche, la vitesse de la courroie peut être ajustée séparément et corriger la façon dont la boîte fonctionne pour assurer une livraison droite.
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 12Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 13

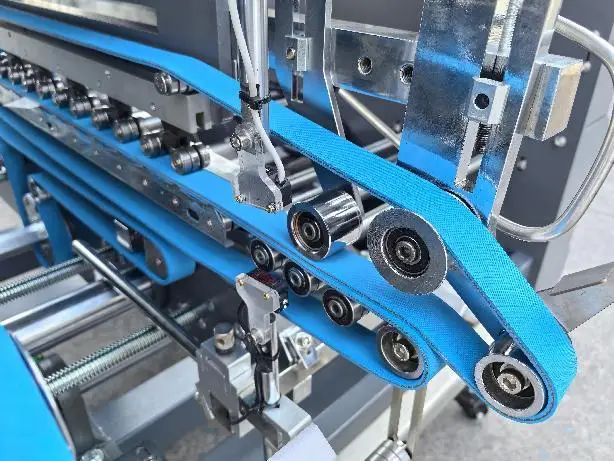

Section Trombone

Les courroies supérieure et inférieure peuvent être ajustées séparément. Équipé d'un dispositif de comptage photoélectronique et d'un dispositif d'éjection de papier, qui peut presser le papier après le comptage et le rendre facile à emballer. Également équipé d'un dispositif d'inspection de l'alimentation en papier.

Transmission

Le haut et le bas de la courroie sont motorisés, et la pression peut être ajustée par la source d'air.
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 14Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 15

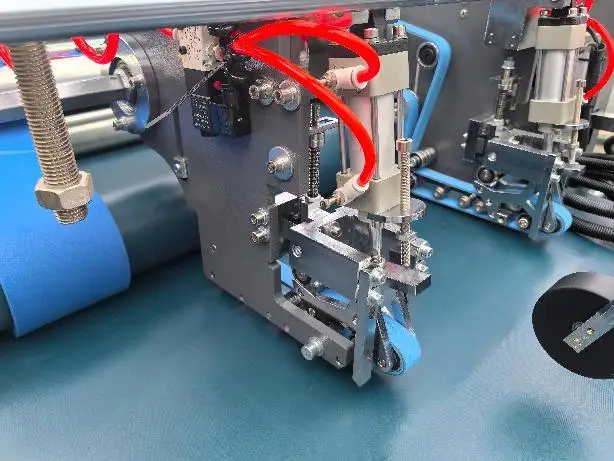

Dispositif d'équerrage de boîte

Mécanisme de collecte de boîtes continu et automatique de la section de presse qui assure un transfert soigné vers la section de presse, garantissant un flux bien aligné.

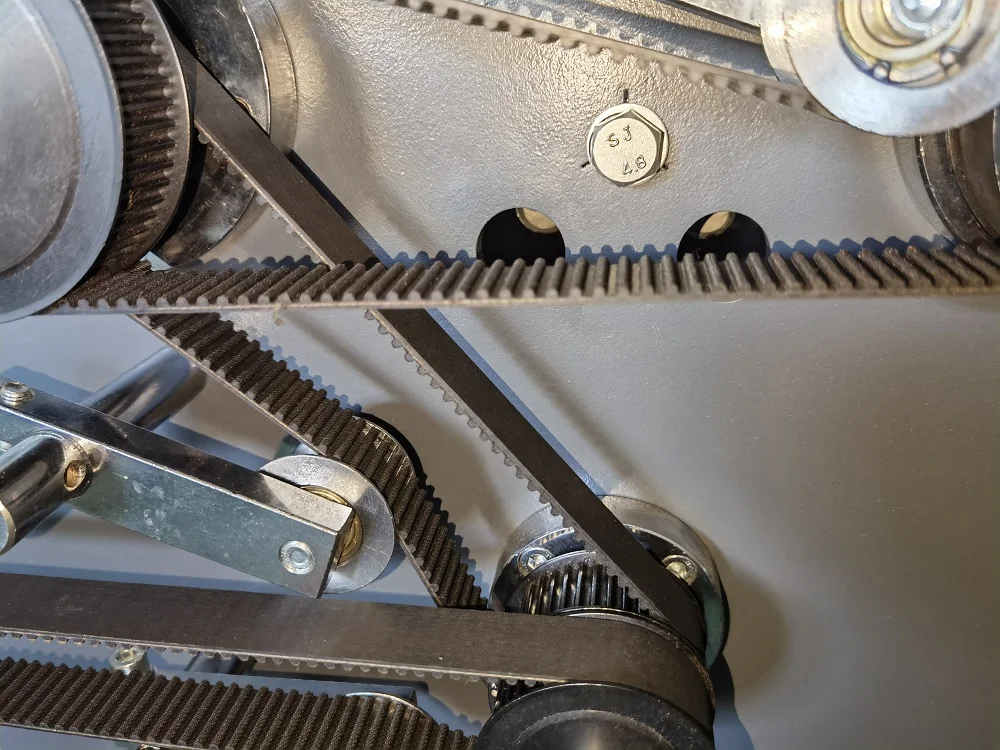

Courroie synchrone et roue synchrone

La méthode de transmission de puissance mécanique la plus efficace actuellement sur le marché Réduit le bruit, réduit l'usure et système de transmission de puissance efficace.
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 16Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 17

Connecteur d'aviation

Facile à installer et à transporter.

Système de pulvérisation KQ

Équipé de trois pistolets, pratique dans la production de diverses boîtes de forme spéciale, collage rapide et dimensionnement précis.
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 18Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 19

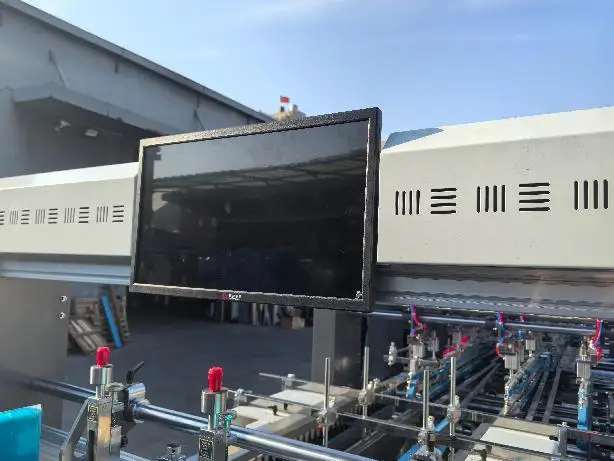

Caméra de surveillance

La sortie de la boîte peut être observée.

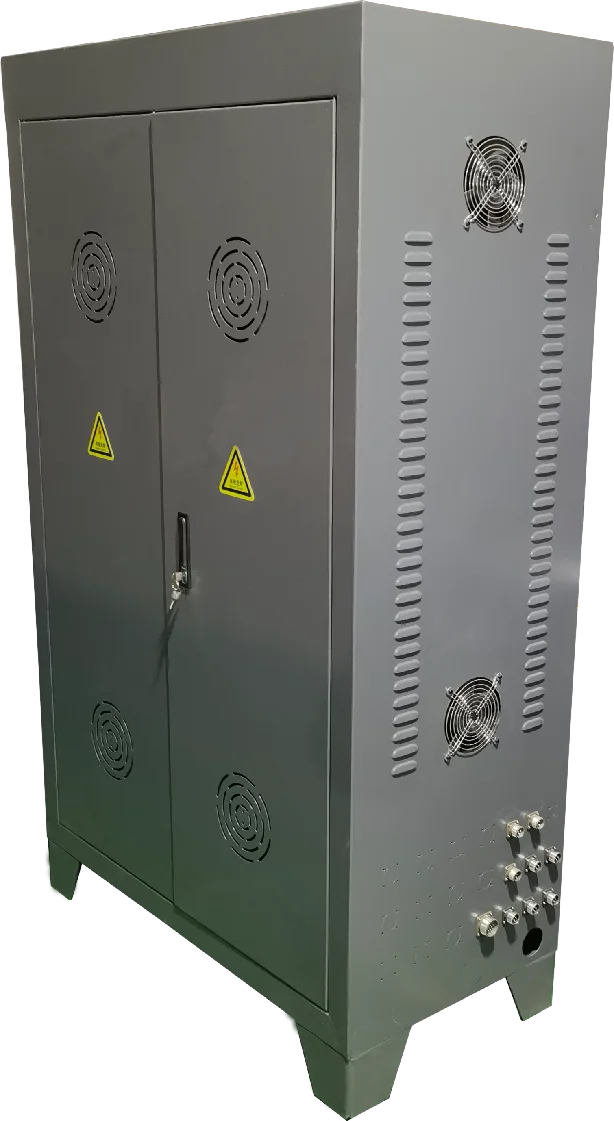

Boîtier électrique indépendant

Machine de soufflage de bouteilles en PET semi-automatique Machine de fabrication de bouteilles Moule de bouteille Machine de fabrication de bouteilles en PET convient à la production de contenants et de bouteilles en plastique PET de toutes formes.
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 20Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 21

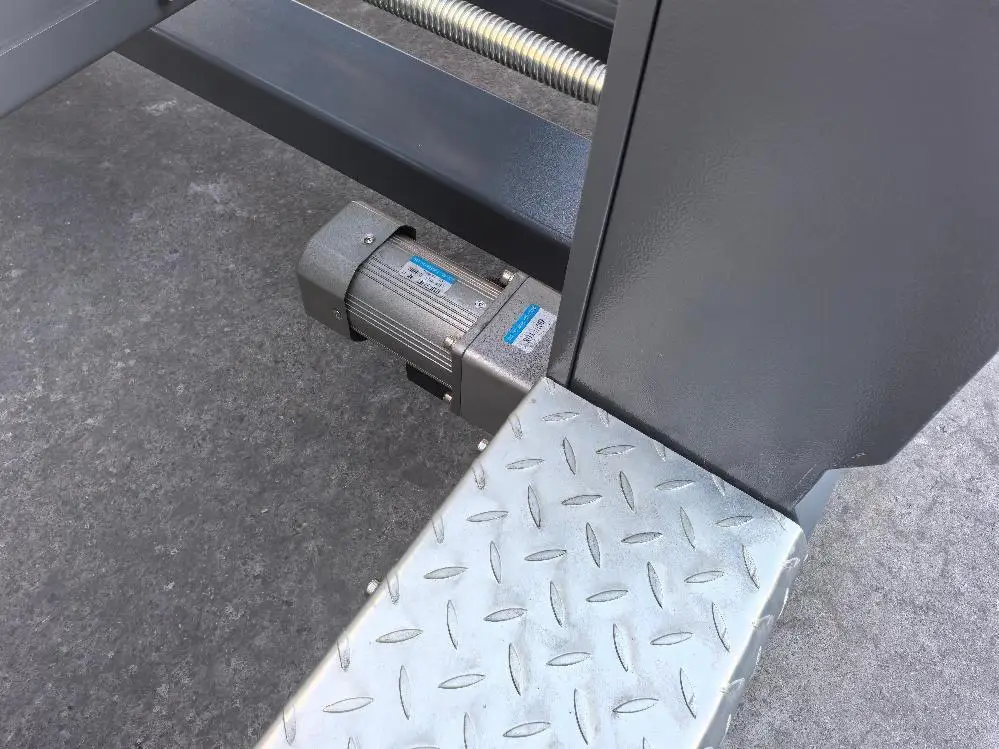

Rangée de changement électrique

Rangée de changement de commande par bouton, économiser de la main-d'œuvre.

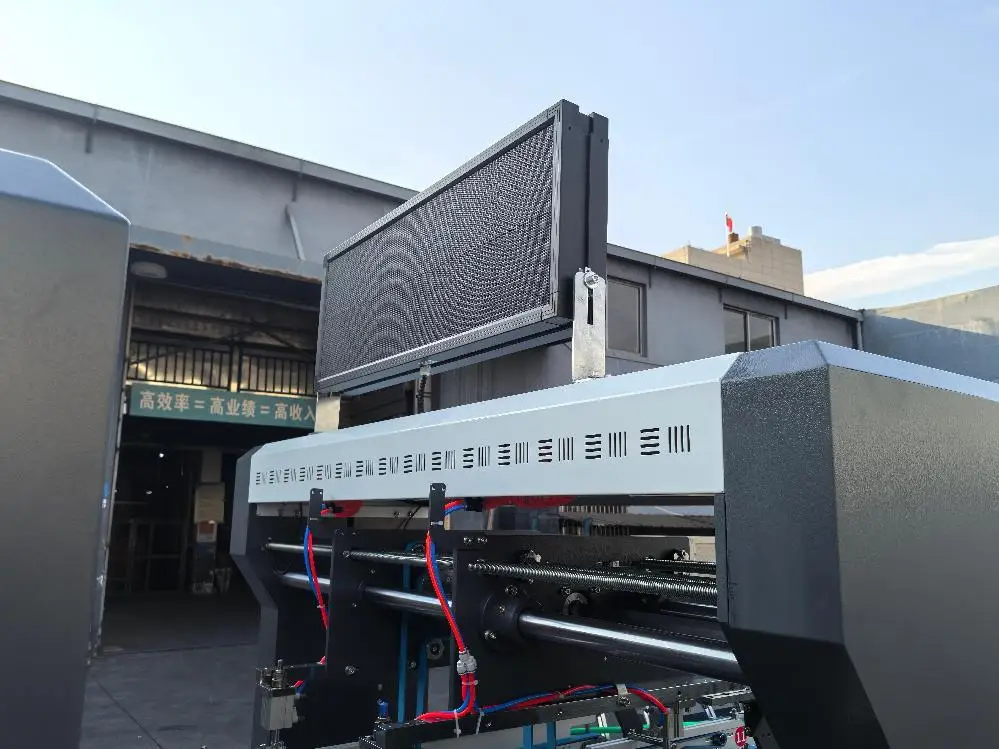

Écran LED supérieur

Facile à observer la situation du lot et l'efficacité de la production de la boîte.
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 22Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 23

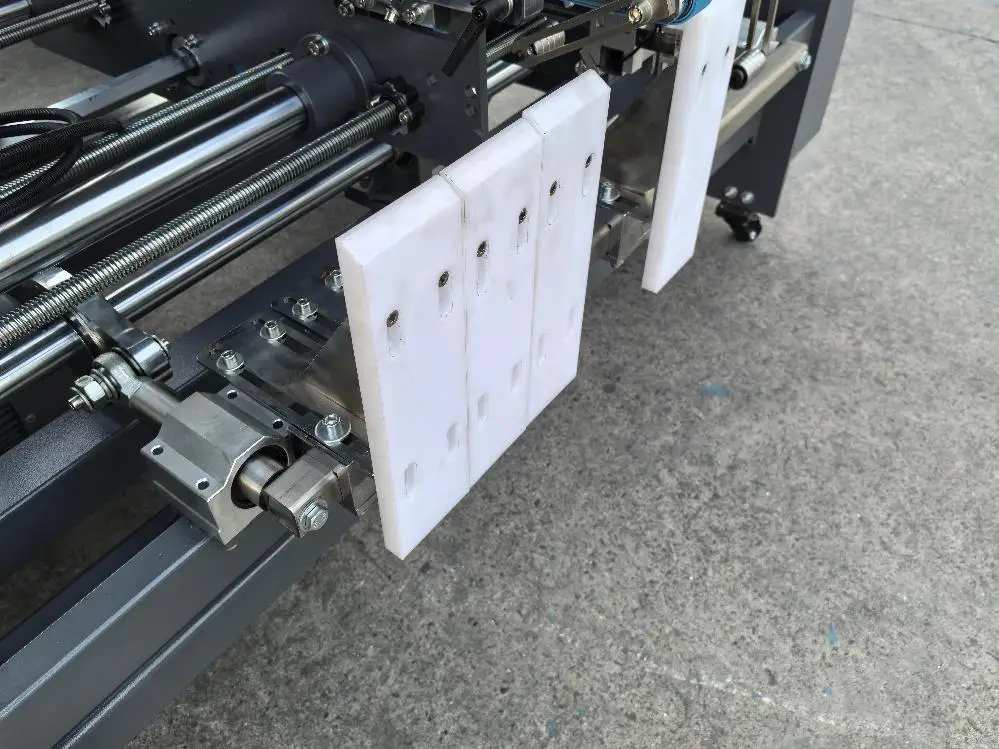

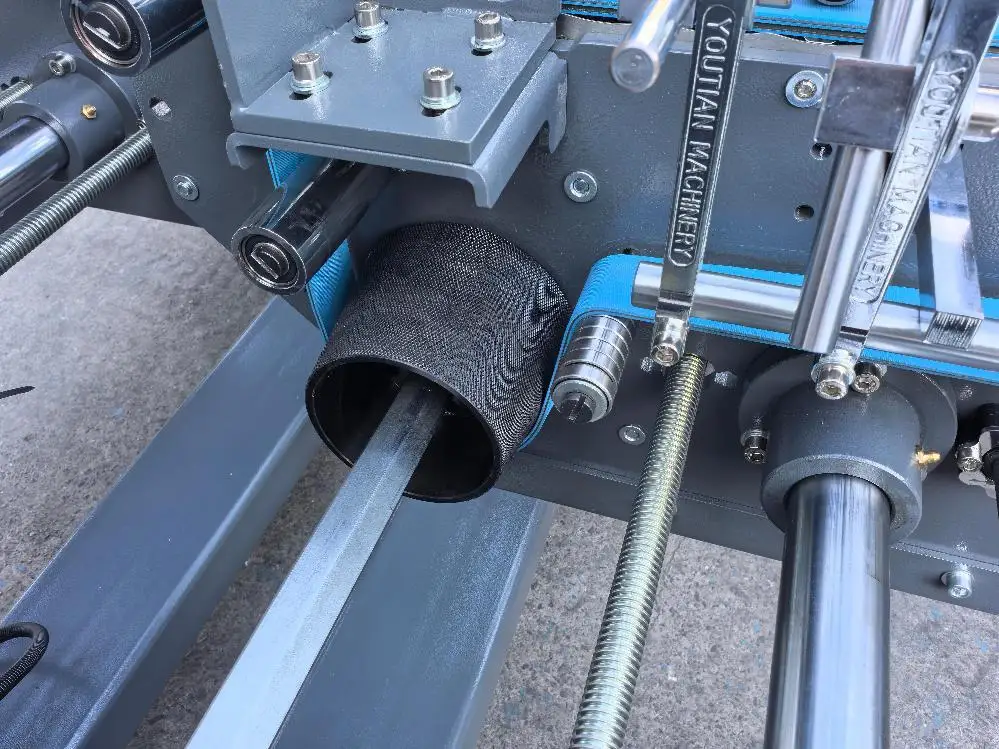

Tirer la structure

La contre-ligne de la boîte à bouche plate peut être corrigée.

Roue de tonalité

La vitesse de la courroie de pliage locale peut être ajustée séparément pour corriger la ligne de la paire de boîtes.
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 24Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 25

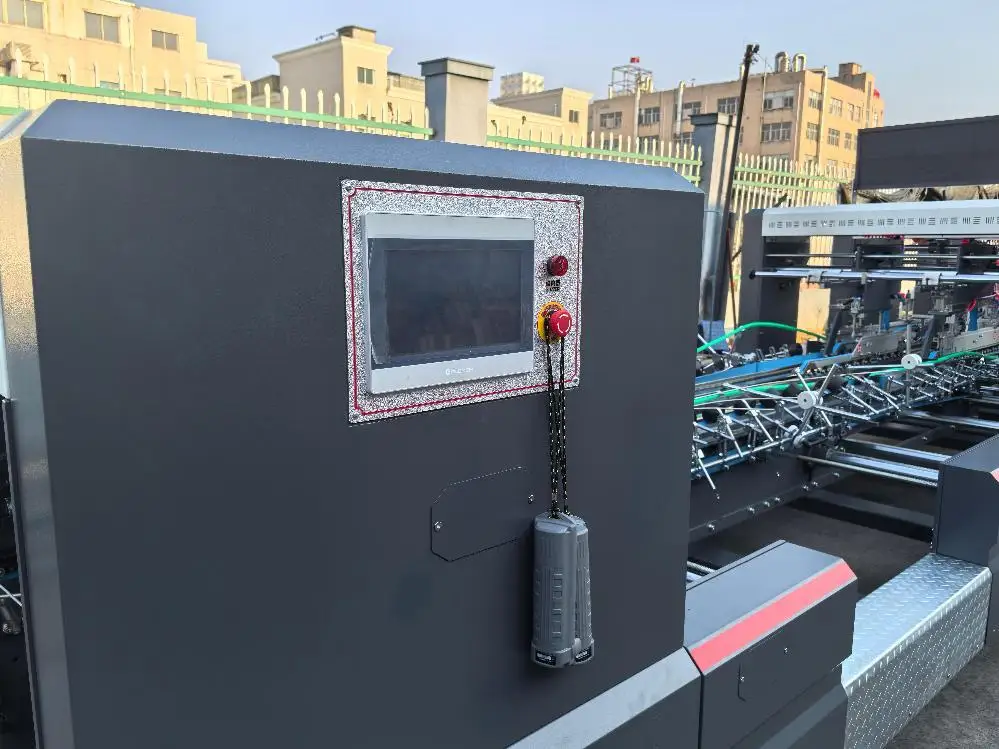

Interaction homme-machine et écran tactile

Par rapport au bouton traditionnel, il peut ajuster les paramètres de la machine de manière plus intuitive.

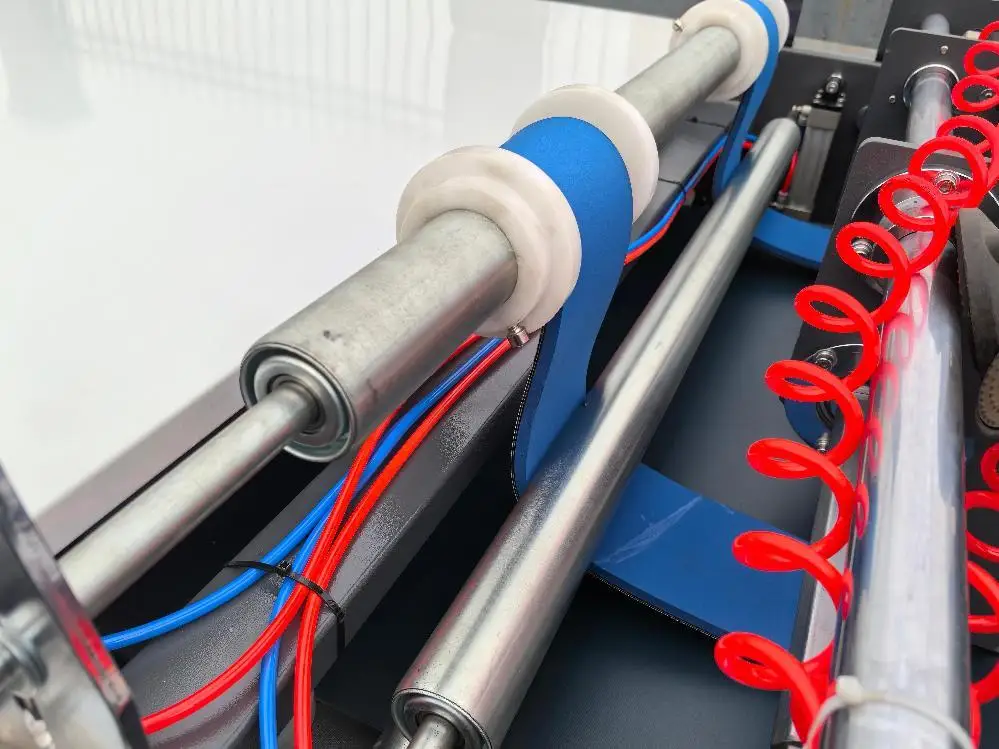

Courroie éponge

Elle peut rendre la boîte plus stable et serrée lors de la sortie de la plateforme.

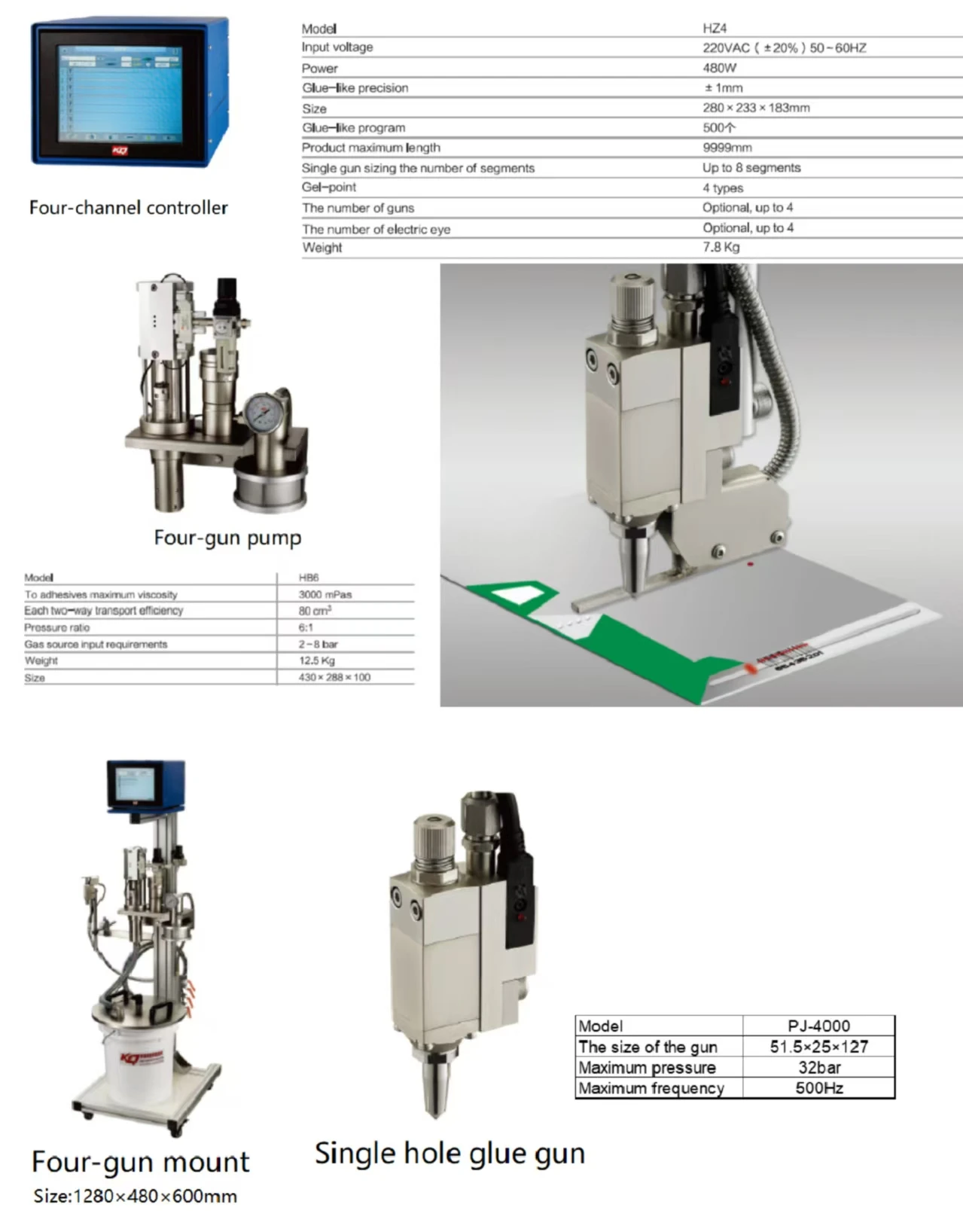

Option

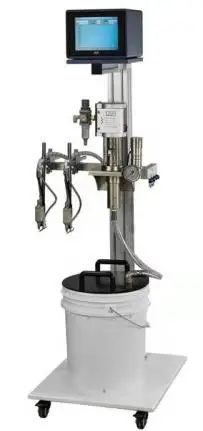

Système de pulvérisation de colle pour colle froide avec 3 pistolets

Pistolet de pulvérisation de colle froide électromagnétique sans contact super rapide et sans abrasion, réalise un collage par pulvérisation de points et de lignes de colle froide précis.
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 26
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 27Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 28Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 29

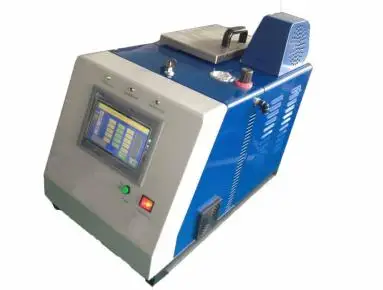

Système de colle thermofusible

Spécial pour le type de boîte comme les dossiers qui doivent être collés et séchés rapidement (boîte en carton ondulé), il présente des caractéristiques de forte adhérence. Séchage rapide.

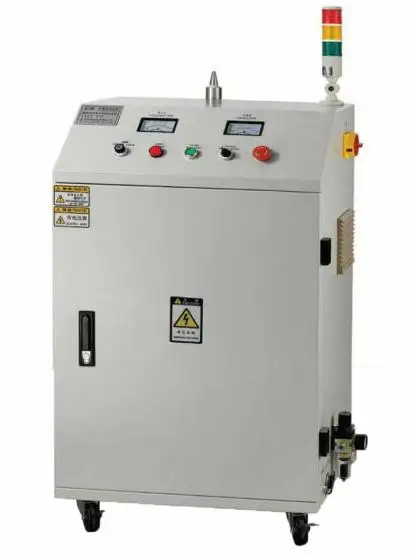

Système plasma

Il a remplacé la fonction traditionnelle de meulage, capable de se débarrasser de la surface du papier qui est enduite d'UV et laminée ; verrouillage contrôlé avec la plieuse-colleuse au démarrage et à l'arrêt.
Machine d'emballage de boîtes automatique
La machine d'emballage de boîtes est une sorte d'outil polyvalent unique qui peut être utilisé pour plier le carton et pour faciliter l'emballage. La boîte de collecte pour la boîte fermée traditionnelle trop tard pour collecter l'emballage de la boîte peut être utilisée dans le dispositif de machine de fermeture de boîte automatique, la conception de la machine de fermeture de boîte automatique a un dispositif de synchronisation et la liaison de la machine à coller les boîtes.

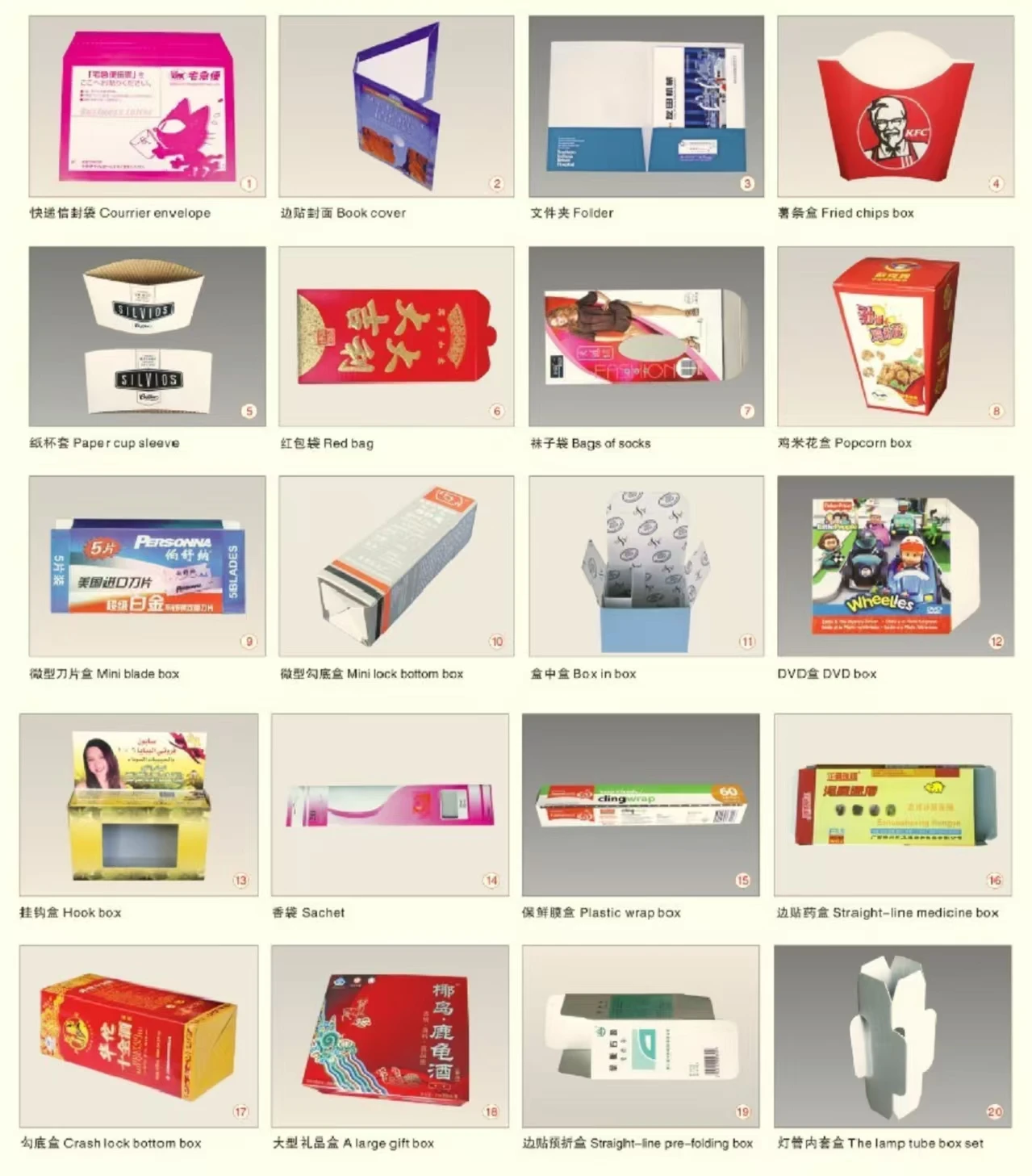

Échantillons de boîtes
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 30
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 31
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 32
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 33
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 34
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 35
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 36
Module de base ZH-1450XAG Fermeture automatique de blocage en bas de boîte en papier 37
