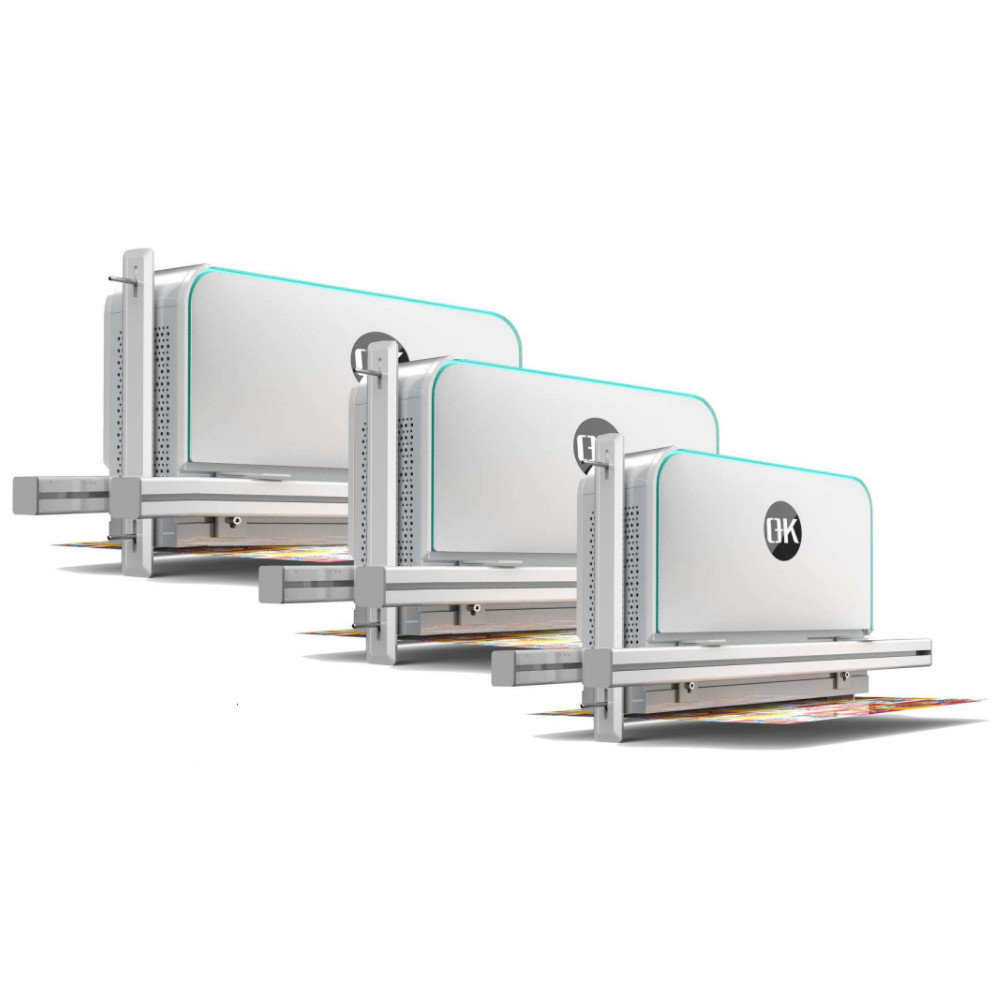

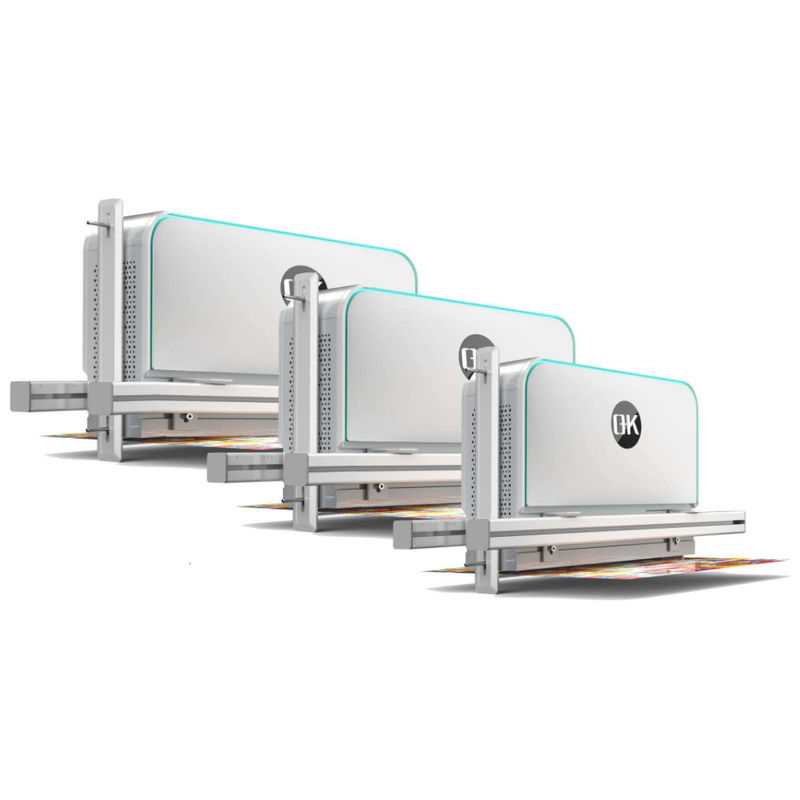

Name: Système d'inspection visuelle en ligne OK-4000
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: OK-4000
Price: 10000 USD
Availability: InStock

Système d'inspection visuelle en ligne OK-4000

Caractéristiques

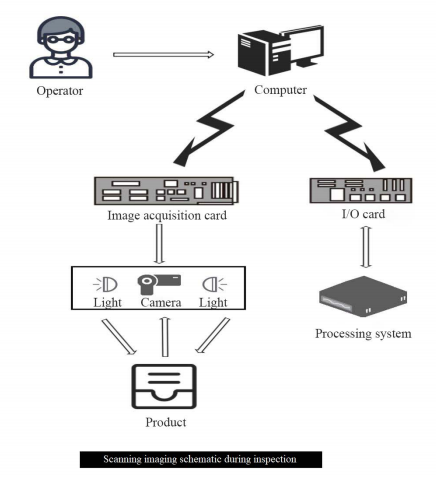

Le système d'inspection visuelle en ligne est un système d'inspection de la qualité à grande vitesse pour les défauts de surface d'impression. Il est basé sur la technologie de vision automatique pour obtenir une inspection de 100% des produits.Le principe est d'utiliser une caméra de balayage en ligne à grande vitesse pour scanner l'objet inspecté afin d'obtenir l'image de la surface imprimée du produit, qui est convertie en données couleur bidimensionnelles par la carte d'acquisition d'images et envoyée à l'ordinateur industriel pour traitement en temps réel.l'image est affichée directement sur l'interface homme-machine pour référence de l'opérateur;d'autre part,le processeur est utilisé pour identifier et analyser l'image recueillie, puis télécharger le résultat dans le système de contrôle pour que le personnel de contrôle de la qualité puisse le traiter.

Introduction d'un système d'inspection des défauts à 100%,de l'observation à cadres complets à l'absence de détection standard + détection des rejets de déchets,en passant par un système de détection à cadres complets + flux de travail de haute précision.Avec l'aide d'une conception modulaireLes clients peuvent réaliser toutes leurs exigences sur un ensemble de systèmes grâce à des modules optionnels.Le système utilise une source lumineuse de contour spéciale pour améliorer le contraste entre l'étiquette transparente et le papier de supportQue le papier soit transparent ou non, ou même blanc, le système peut compléter la détection.Il peut réaliser la détection de presque toutes les étiquettes transparentes pour l'absence de déchets standards et sales.Pour les étiquettes vierges,le système présente un avantage absolu.Le système peut basculer librement entre la source lumineuse ordinaire et la source lumineuse de contour.
Vitesse d'acquisition de l'image: 30 images par seconde, détection en temps réel de l'ensemble.
Vitesse maximale d'inspection:150 m/min-500 m/min (choisir selon le modèle de système).
Largeur maximale d'inspection:180 mm-1100 mm (choisir selon le modèle de système).

100% d'observation en images complètes: couvrant les réglages du coffre et l'ensemble du processus de production;
Qualité de l'image HD: basée sur une caméra haute résolution;
Stabilisation de l'image:Avec l'aide d'images en temps réel,les images sont automatiquement synchronisées et ne sont pas affectées par le ralentissement de la détection automatique avec des étiquettes transparentes;
Ne nuit pas à la santé des opérateurs et réduit la fatigue:l'utilisation de sources lumineuses LED au lieu de lampes stroboscopiques rend la lumière plus douce et plus uniforme;
Réglage rapide et facile des tâches;
Fonctionnement fiable et stable.

Paramètres techniques

Système d'inspection visuelle en ligne OK-4000
Résolution horizontale	0.15 mm
Résolution verticale	0.15 mm
Largeur de détection	10 mm ~ 1500 mm
Vitesse maximale	450 m/min
Précision de détection des défauts ponctuels	surface défectueuse > 0,2 mm2
Précision de détection des traînées	surface défectueuse > 0,1 * 5 mm
Précision de détection de l'enregistrement	Horizontalement > 0,15 mm, verticalement > 0,25 mm

Remarque:La résolution de détection verticale est liée à la vitesse de détection maximale et la résolution verticale minimale peut atteindre 0,05 mm.La vitesse maximale de conception de 450/min se réfère à la vitesse maximale pouvant être atteinte à une résolution de 0Un calibre 15 mm.

Configuration

Nom de l'article	Composition
Logiciel de contrôle	Système d'inspection visuelle en ligne

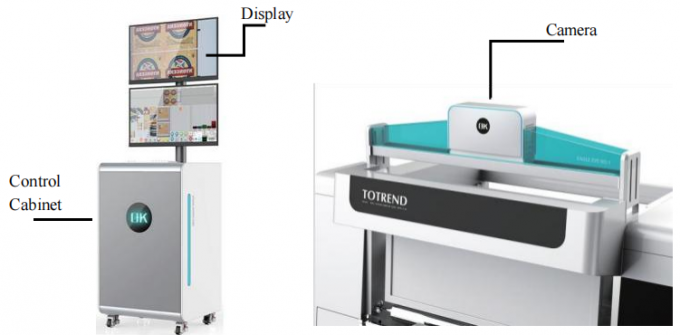

Matériel de base	•caméra CMOS à balayage en ligne à haute vitesse/résolution •Carte d'acquisition d'images à grande vitesse •Codeur haute résolution •Objectif haute résolution •LED source lumineuse (avec alimentation électrique) •ordinateurs industriels à grande vitesse (y compris le processeur, la mémoire, le matériel intégré à la carte, l'écran, le clavier et la souris)
Les accessoires	•Armoire de commande (comprenant l'interrupteur d'air intégré, l'alimentation de commutation, le SSR, le relais et le ventilateur de refroidissement, etc.) •lampe d'alarme et sonnette •Soutien de montage de l'appareil photo, couvercle de blindage et ventilateur de refroidissement •Câble de support (câble de caméra, câble d'alimentation) et prise/garniture

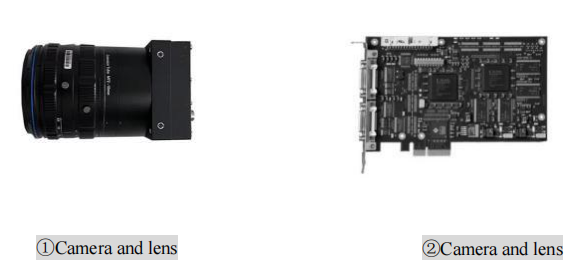

L'ensemble complet OK4000-4K/8K comprend les pièces ci-dessous

1. Caméra de balayage en ligne -- OK 8000 ((4/8K résolution)
2.Carte de capture--OR-X4C0-XPD00
3.Objectifs (y compris les anneaux de connexion, les anneaux d'adaptation, etc.)-- Apo-Componon 2.8/40
4Le câble de données de la caméra...
5.Coupole source de lumière
6Adaptateur de source lumineuse (y compris câble de données, câble d'alimentation)
7.Codeur R58S10-9C10M5-24L-5000
8.Stripe de prise ((220V)
9.Bouton (métal)
10.affichage (y compris les câbles-243V5QSB)
11. Le clavier K120 USB
12. Souris ((M170 fil)
13- Des câbles électriques.
14- Commutateur d'alimentation - NES-100-24
15.Lumière d'alerte ((24V)
16.Passe de commande--TF-A610H-B250MD3V-8700K-16G+128G

¥ OK4000 caméra de balayage en ligne pour l'inspection de l'impression
L'ordinateur industriel utilise un processeur à huit cœurs de 64 bits, qui est plus rapide
L'utilisation d'un objectif sans distorsion haute définition
¢adopter une conception de source lumineuse intégrée,facile à installer
Carte d'acquisition à double canal à grande vitesse importée

Avantages du système d'inspection visuelle en ligne

1Au lieu de l'inspection manuelle de la qualité, une amélioration considérable de l'efficacité de la production;
2Le système de détection a une forte capacité de traitement, ce qui améliore la vitesse d'impression et la précision de détection;
3.Largement applicable aux emballages alimentaires, aux emballages de médicaments, aux papiers peints, aux étiquettes de cigarettes, aux feuilles d'aluminium et à d'autres domaines;
4.Faites attention aux défauts clés tels que le fil de couteau, la surimpression, les écailles, les matières étrangères, les trous, le traîner de l'encre, les taches et les rides sur la surface d'impression;
5.Interface utilisateur conviviale et fonctionnalités de produit riches,commodes à utiliser et à gérer;
6.En améliorant la qualité des produits,elle réduit les coûts de production des entreprises.

Produit Tag:

Place of Origin:	China
Nom de marque:	PRINTYOUNG
Certification:	CE
Model Number:	OK-4000

Minimum Order Quantity:	1 Set
Prix:	US 10000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Horizontal Resolution:	0.15 mm	Vertical Resolution:	0.15 mm
Detection Width:	10 mm ~ 1500 mm	Top Speed:	450 m/min
Point Defect Detection Accuracy:	defect area > 0.2 mm²	Streak Detection Accuracy:	defect area > 0.1 * 5 mm
