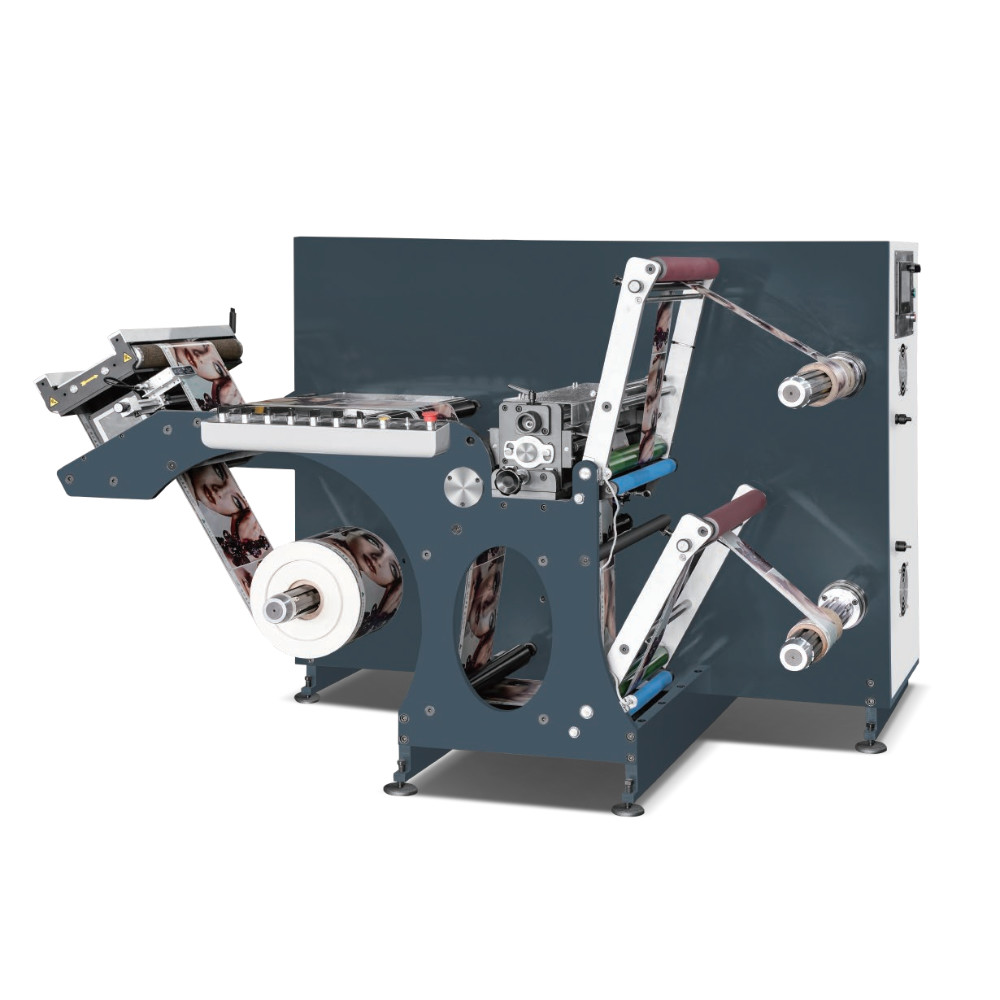

FQ-320C Machine à découper à grande vitesse

Caractéristiques

La machine de découpe automatique FQ-320C est le produit auxiliaire de la machine automatique de découpe sous pression. Cette machine convient à la découpe de morceaux de papier étroits.Il y a un compteur de compteurs et un compteur de numéros..Le dépliage est contrôlé par guidage par tige, la structure de la machine complète est compacte, rapide, à haut rendement, fonctionne de manière simple, fonctionne de façon stable.

Paramètres techniques

FQ-C Machine à découper à grande vitesse
Modèle	Les États membres doivent fournir les informations suivantes:	Les États membres doivent fournir les informations suivantes:	Les États membres doivent fournir les informations suivantes:
Vitesse de découpage	200 m/min
Largeur maximale de la toile	320 mm	370 mm	480 mm
Max. diamètre de dépliage	700 mm
Max. Diamètre de remontage	600 mm
Les dimensions	Pour les véhicules à moteur à combustion	Pour les véhicules à moteur à combustion	Pour les véhicules à moteur électrique
Moteur principal	4 kw
Voltage	380V, 3 phases
Min. Largeur de coupe	10 mm
Poids de la machine	environ 2500 kg

Configuration

1Avec un arc de dépliage de 3%, un arc d'air à gonflement automatique.
2- Avec 2 ou 3 axes de remontage, un puits d'air à gonflement automatique.
3- Avec compteur de compteurs.
4Avec un guide chinois.
5Avec 10 couteaux à couper.
6La machine est équipée d'un ventilateur pour souffler les côtés découpés.
7- Avec le rouleau de pression en remontage comme dessin.
8- Machine avec un puits d'air de 25 mm.
9La machine est livrée avec 4 servo moteurs, un pour le défilement, un pour le rouleau de pincement, deux pour le rebond (haut et bas)
10.Avec forme de plate-forme après dépliage.

Système d'inspection OK4000/8000 (en option)

Caractéristiques du système ((Gamme complète)

100% d'observation en plein cadre: couvrant les réglages du coffre et l'ensemble du processus de production;
Qualité de l'image HD: basée sur une caméra haute résolution;
Stabilisation de l'image:Avec l'aide d'images en temps réel,les images sont automatiquement synchronisées et ne sont pas affectées par le ralentissement de la détection automatique avec des étiquettes transparentes;
Ne nuit pas à la santé des opérateurs et réduit la fatigue:l'utilisation de sources lumineuses LED au lieu de lampes stroboscopiques rend la lumière plus douce et plus uniforme;
Réglage rapide et facile des tâches;
Fonctionnement fiable et stable.

Configuration du système

appareil photo à balayage en ligne OK4000 pour l'inspection de l'impression;
L'ordinateur industriel utilise un processeur à huit cœurs de 64 bits, qui est plus rapide;
utilisant une lentille sans distorsion haute définition;
Adopter une conception de source lumineuse intégrée,facile à installer;
Une carte d'acquisition à double canal importée.

Système de contrôle visuel

Introduction d'un système d'inspection des défauts à 100%,de l'observation à cadres complets à l'absence de détection standard + détection des rejets de déchets,en passant par un système de détection à cadres complets + flux de travail de haute précision.Avec l'aide d'une conception modulaireLes clients peuvent réaliser toutes leurs exigences sur un ensemble de systèmes grâce à des modules optionnels.Le système utilise une source lumineuse de contour spéciale pour améliorer le contraste entre l'étiquette transparente et le papier de supportQue le papier soit transparent ou non, ou même blanc, le système peut compléter la détection.Il peut réaliser la détection de presque toutes les étiquettes transparentes pour l'absence de déchets standards et sales.Pour les étiquettes vierges,le système présente un avantage absolu.Le système peut basculer librement entre la source lumineuse ordinaire et la source lumineuse de contour.
Vitesse d'acquisition de l'image: 30 images par seconde, détection en temps réel de l'ensemble.
Vitesse maximale d'inspection:150 m/min-500 m/min (choisir selon le modèle de système).
Largeur maximale d'inspection:180 mm-1100 mm (choisir selon le modèle de système).

L'ensemble complet OK4000-4K/8k comprend les pièces ci-dessous

1. Caméra de balayage en ligne -- OK 8000 ((4/8K résolution)
2- Une carte de capture.
3Lentilles (y compris les anneaux de raccordement, les anneaux d'adaptation, etc.) -- Apo-Componon 2.8/40
4Le câble de données de la caméra...
5. source lumineuse de dôme
6Adaptateur de source lumineuse (y compris câble de données, câble d'alimentation)
7Le codeur R58S10-9C10M5-24L-5000
8. bande de prise ((220V)
9Bouton en métal
10.affichage (y compris les câbles-243V5QSB)
11. Le clavier K120 USB
12. Souris ((M170 fil)
13- Des câbles électriques.
14- Commutateur d'alimentation - NES-100-24
15.Lumière d'alerte ((24V)
16.Passe de commande--TF-A610H-B250MD3V-8700K-16G+128G

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	PRINTYOUNG
Certification:	CE
Numéro de modèle:	FQ-320C 370C 480C

Quantité de commande min:	1 série
Prix:	US 16000 ~ 19000 Set
Détails d'emballage:	Adopte un emballage résistant à l'humidité et aux chocs, adapté au transport routier sur de longues
Délai de livraison:	45 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	30 ensembles par mois

Modèle:	- Je ne sais pas.	Fente de la vitesse:	200 m/min
Largeur maximale de la toile:	320mm	Max. diamètre de dépliage:	700 millimètres
Max. Rewinding Diameter:	600 mm	Les dimensions:	2100 * 1250,1300,1400 * 1300 mm
Moteur principal:	4 kW	Voltage:	380V, 3 phases
Largeur de coupe de mn:	10 mm	Poids de la machine:	environ 2500 kg

	Shanghai Printyoung International Industry Co.,Ltd
	Salle 27B, NON, nouvelle Jinqiao route de 58, Pudong, Changhaï, Chine 201206
	86-21-50303885
	pry@printyoung.com

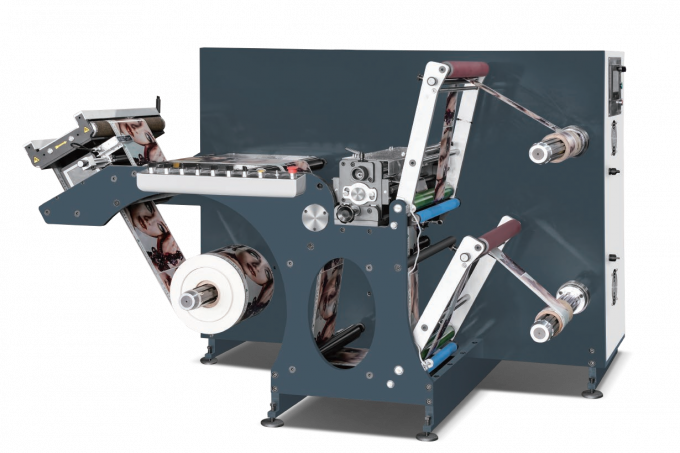

FQ-320C 370C 480C Machine à découper du papier à grande vitesse
