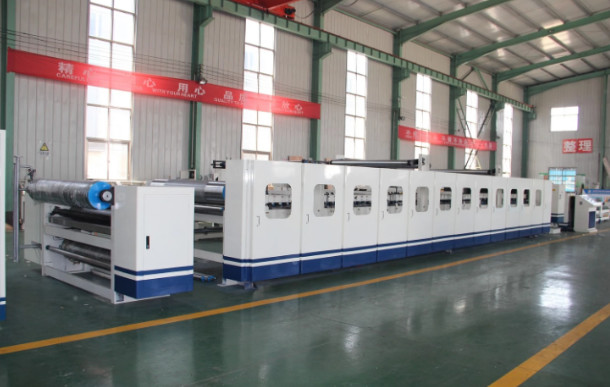

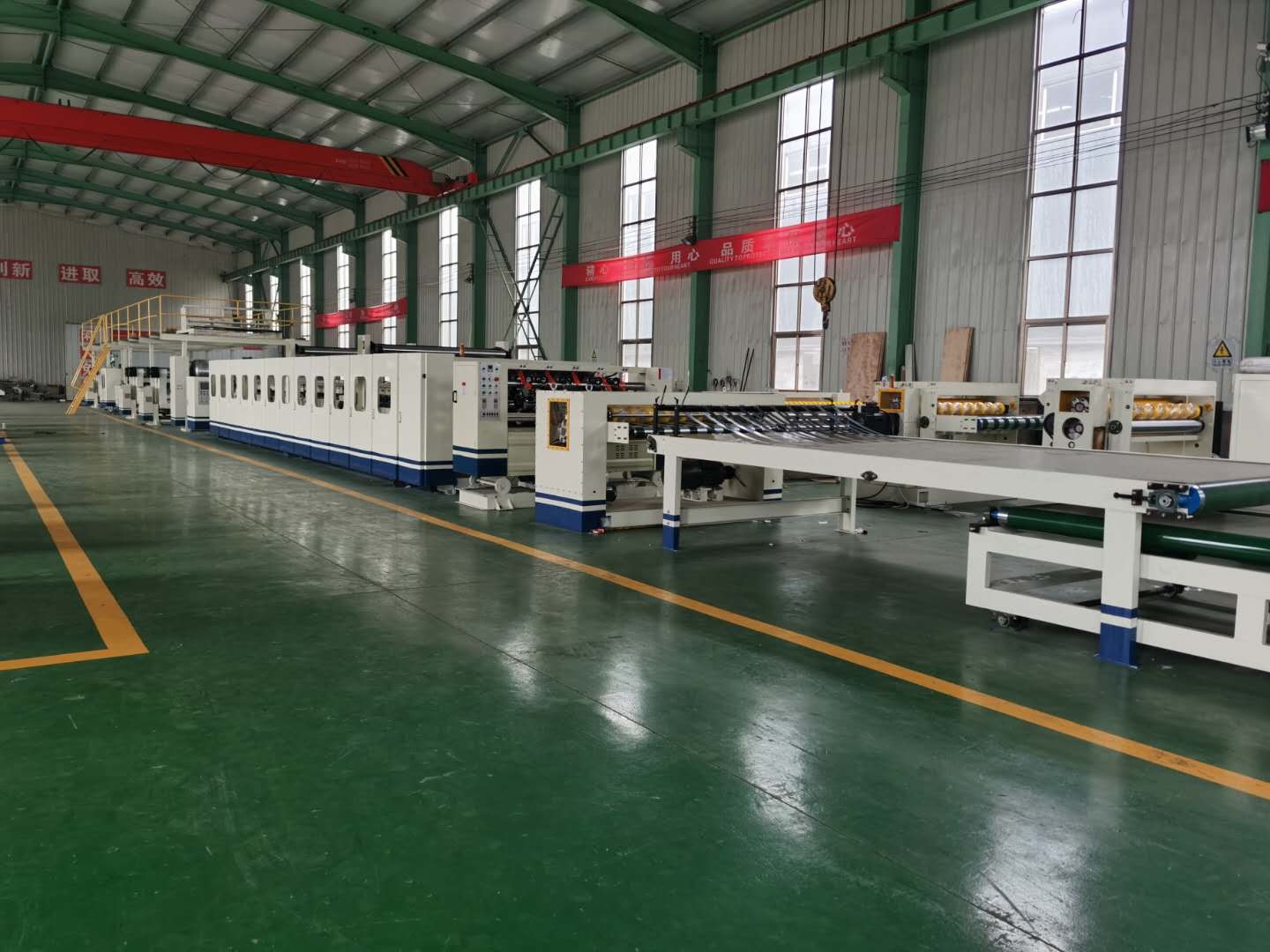

Ligne de production de carton ondulé PRYWJ100-1800

Paramètres techniques

Ligne de production de carton ondulé PRYWJ100-1800
Vitesse de conception	100 m/min
Vitesse économique	40 ~ 60 m/min pour les cartons à cinq couches
Largeur de travail	500 ~ 1800 millimètres
Qualité du papier de base	≥B
Taux d'eau du papier de base	11% ± 1%
Papier de surface	150 ~ 200g/m2
Papier de base	150 ~ 200g/m2
Papier ondulé	105 ~ 180g/m2
Quantité de vapeur	2500 ~ 3200kg/h
Max. Pression	1,6 MPa
Pression habituelle	0,98 ~ 1,12 MPa
Longueur de la ligne de production	45 m
Largeur de la ligne de production	6 m

Style de fonctionnement du support de papier de base	Électriquement type mécanique
Dia. de papier à trombones	Φ350mm ~ Φ1400mm
Max. Poids d'un côté	1500 kg
Pression de service de l'alimentation en air	0,6 ~ 0,9 MPa
Puissance totale	5,2 kW

*La structure symétrique peut être installée avec deux paquets de papier de base en même temps, utilisés pour changer de papier sans interruption.
*Cette machine adopte le pilote électrique pour terminer le levage vers le haut ou vers le bas, le serrage, le desserrage et le centrage du papier de base.
*Cette machine adopte le contrôleur de tension pneumatique pour ajuster la force de traction du papier de base.
*La tête du papier à trombones adopte un style d'expansion.
*Le contrôle de tension adopte un freinage pneumatique, qui peut également être un contrôle en ligne avec une épisseuse de papier.

Chariot d'alimentation en papier et rail au sol

*Le papier de base est alimenté en position opérationnelle, de manière pratique et flexible.
*L'ensemble du rail est souterrain et la structure principale est soudée par un canal 12#, ferme et durable.
*Deux chariots d'alimentation en papier sont utilisés pour alimenter les papiers des deux côtés.

SF-280D simple face

*Le guidage du papier adopte l'adsorption du vent, gardant la stabilité des flûtes dans des conditions de vitesse élevée.
*Le papier ondulé est adsorbé sur le rouleau ondulé du milieu pour former une zone de pression négative de 180°, puis pour terminer le laminage de l'ondulation à travers la boîte à vide par ventilateur.
*La largeur de la fente d'aspiration du rouleau ondulé inférieur ne dépasse pas 2,6 mm, ce qui permet de réduire les rayures sur le carton ondulé d'un seul côté.
*La partie transmission adopte une transmission à joint universel et sépare la source de vibration, ce qui rend la maintenabilité plus élevée, la transmission plus stable et le fonctionnement plus fiable.
*Le boîtier du réducteur adopte une lubrification par bain d'huile et une transmission à engrenages fermés, réduisant ainsi les vibrations de la machine.
*Cette machine adopte une alimentation en colle à cycle automatique et une alimentation et un retour de colle à contrôle pneumatique, ce qui la caractérise par un effet tampon.
*La surface du rouleau de colle est traitée avec un maillage spécial et un chromage.
*Les rouleaux ondulés supérieur et inférieur sont en acier allié de haute qualité 48CrMo. Après traitement thermique, la rigidité est de HRC58-62.La surface est meulée et chromée.
*Profil de flûte : au choix du client.
*Rouleau ondulé supérieur et inférieur : Φ280 mm, acier allié 48CrMo
*Rouleau de pression : Φ290mm, tuyau en acier sans soudure 45#, trempé
*Rouleau de colle : Φ240 mm, tuyau en acier sans soudure 45#, surface traitée avec des entailles à mailles spéciales et un chromage
*Rouleau de grattage de colle : Φ120 mm, tuyau en acier sans soudure 20#, lieu d'origine : Chengdu
*Rouleau de préchauffage : Φ320 mm, acier Jigang 20G, épaisseur de paroi : 16 mm.

TO-B sur le pont

À l'avance	Φ 135 millimètres
Vers l'arrière	Φ 135 millimètres
Rouleau actif	Φ 135 millimètres
Rouleau entraîné	Φ 135 millimètres
Rouleau tendeur	Φ 85 mm
Rouleau de levage	Φ 85 mm
Rouleau principal d'adsorption de papier	Φ 85 mm

*Le carton ondulé simple face fabriqué par une seule face doit être transmis au frein de tension ou au frein d'aspiration pour être utilisé par le prochain système de transmission du pont supérieur par bande transporteuse.
* L'adoption d'un dispositif d'enroulement par aspiration, l'utilisation d'un carton d'adsorption sous vide pour ventilateur de conversion de fréquence centrifuge à haute pression, correction électrique, pour garantir que le carton colle fermement et se stabilise.
*Deux groupes de panneaux de commande sont installés et contrôlés par l'électricité, qui peuvent être ajustés sur ou hors du pont.
*Tracteur utilisant un entraînement par chaîne à pignons et une synchronisation de machine unique, la traction du carton ondulé simple face vers le pont, l'accumulation de vitesse de transport est lente, formant ainsi une forme d'onde, pour avoir du carton ondulé simple face pour changer de vitesse pour compenser la production ligne requise.
*Cette machine est équipée d'un support d'alimentation en papier, qui adopte un dispositif à double pente de transmission. La vitesse d'empilage est un peu faible, capable de former des chevauchements de formes d'onde et d'atteindre l'objectif de stocker des cartons ondulés d'une seule face.

Préchauffeur PH-B-600 et préchauffeur à double rouleau

* Chaque surface du rouleau est traitée avec un fraisage précis et un chromage, glorieux et durable.
*Le réglage électrique des angles d'emballage permet d'ajuster la zone de préchauffage du papier dans une plage de 300°.
*Les angles d'emballage à réglage électrique conviennent à différents papiers et à différentes vitesses de chariot.
*Le rouleau de préchauffage est produit professionnellement, conformément à la norme de sécurité nationale des récipients sous pression.
*Le rouleau de préchauffage et le rouleau d'entraînement du papier sont traités par placage électrique.

Machine à coller TJ

Dia. de Rouleau de préchauffage	320 millimètres
Épaisseur de paroi	20 millimètres
Dia. du rouleau d'entraînement du papier	135 millimètres
Épaisseur de paroi	15 mm
Dia. du rouleau de colle	240 millimètres
Épaisseur de paroi	30 millimètres
Dia. de rouleau à colle uniforme	130 mm, acier rond 45#

*Cette machine adopte une transmission de moteur indépendante et un contrôle à fréquence variable.

*La surface du rouleau de colle est traitée avec un entaillage de maille spécial et un chromage et la surface du rouleau de grattage de colle et du rouleau de ballast est traitée avec un chromage après un fraisage exact.

*Cette machine adopte le système de double rouleau de pressage du papier et le fonctionnement pneumatique, pratique et flexible.

* L'alimentation en colle à cycle automatique peut empêcher la colle de se déposer.

*Cette machine est associée au système de préchauffage, qui peut accélérer le moulage de colle.

Machine double face DF-C

Dimensions des plaques chauffantes	2180600135mm
Matériel	Acier 20G du groupe Jigang
Traitement	Surface bien meulée
Style de joint	Forme croisée à plaque unique
Contrôle de la température	Contrôle de température multi-groupes
Style de pression	Rouleaux à pression intensive
Rouleau de pression	Φ 70 mm, acier massif 45#
Rouleau de transport	Φ 70 mm, acier massif 45#
Rouleau d'entraînement principal	supérieur : Φ 600 mm, inférieur : Φ 520 mm
Rouleau entraîné par courroie longue et courte	Φ 320 mm, acier 20#
Rouleau de réglage de courroie longue et courte	Φ 215 mm, acier 20#
Rouleau de transport de ceinture avant et arrière	Φ 100 mm, acier 20#
Rouleau de filtrage manuel	Φ 100 mm, acier 20#

*Cette machine entière adopte une structure en acier à canal large de haute intensité, ferme, stable, belle et adaptée au fonctionnement à grande vitesse.
* Les plaques chauffantes sont fabriquées de manière professionnelle, conformément à la norme de sécurité nationale des récipients sous pression. Les plaques chauffantes de 600 mm et la structure intérieure du flux d'air en forme de S améliorent le taux d'utilisation de la vapeur. Les barres d'acier multiples soudées maintiennent la plaque chauffante indéformable pour toujours.
*La structure de pressage intensif des rouleaux est fournie pour garantir que le carton adhère fermement et se forme en douceur.
*L'entrée et la sortie de vapeur du pipeline sont en forme de S, maintenant la température des plaques chauffantes stable et équilibrée.
*Les parties des plaques chauffantes contrôlent séparément la température, adaptée au réglage de la vitesse du chariot.
*Le rouleau lourd de la partie chauffante adopte un levage entièrement hydraulique, un mouvement haut-bas stable, sûr et fiable.
*La courroie supérieure en coton est équipée d'un ensemble de systèmes automatiques et d'un ensemble de systèmes de correction de déviation manuelle ainsi que d'un ensemble de dispositifs pneumatiques et d'un ensemble de dispositifs de contrainte manuels. La courroie inférieure en coton est équipée d'un système de contrainte et de réglage gauche-droite. .
*La partie motrice adopte un caoutchouc portable à filet de grand diamètre, capable de réduire le risque de dérapage de la courroie et d'améliorer la stabilité de fonctionnement de l'équipement.
*Cette machine adopte un entraînement par boîtier de réducteur indépendant et une transmission à engrenages à bain d'huile fermé, faisant peu de bruit.

Machine de refendage à lame fine BFY

Min. Largeur de coupe	140 millimètres
Mouvement gauche ou droit de la machine à refendre complète	± 90 millimètres
Pression atmosphérique de travail	0,6 ~ 0,9 MPa
Humidité relative	20% ~ 90%
Température	5 ~ 50 ℃

*Adoption du célèbre convertisseur de fréquence variable du moteur et maintien du même pas que la chaîne de production avec une haute précision.
*Le système de fraisage automatique peut atteindre l'objectif de fraisage des lames sans interruption pendant le processus de production. Le système de fraisage peut également configurer la longueur de l'intervalle et le temps de meulage en fonction des matériaux ou de la situation de coupe à tout moment.
* La lame de 1,2 mm de haute qualité coupe le carton à grande vitesse, garantissant un bord de coupe lisse, la flûte ne se déforme pas, belle et pratique pour l'impression complète du carton.

Machine de découpe SC-B100 NC

Paramètres techniques
*Vitesse de coupe : 120 m/min
*Longueur de découpe du papier : 500-9999 mm
*Précision de la découpe du papier : ± 1 mm (à vitesse constante)
*Carton : papier de base < 360 g/m2, papier de base < 200 g/m2
Épaisseur : 3-14 mm, taux d'eau < 10 %
min. largeur : 1000 mm, angulaire : < 30 mm
*Humidité relative : 20 % à 90 %
*Température relative : 5 ℃-50 ℃
*Pression de la source d'air : 0,6-9 MPa
*Arbre de coupe : supérieur : Φ188 mm, inférieur : Φ188 mm
*Rouleau d'entraînement en papier : partie supérieure avant : Φ165 mm (engrenage solaire), partie inférieure avant : Φ120 mm
haut du dos : Φ165 mm (engrenage solaire), bas du dos : Φ120 mm
Caractéristiques structurelles
*Conception structurelle spéciale : panneau mural et base de machine à haute intensité, fenêtre transparente des deux côtés du panneau mural, pratique pour l'examen et l'entretien.
*Le système de transmission adopte une lubrification à cycle automatique par pompe à huile pour assurer la précision de la transmission.
*Adoption d'un équipement de meulage de haute précision et de haute rigidité avec une tolérance de papier à grande vitesse et une longue durée de vie pour garantir le maillage précis des points de coupe et le nettoyage du carton sans bavure.
*La conception de haute précision de l'arbre du couteau et du cadre de coupe assure une coupe fluide à grande vitesse.
* La conception spéciale du changeur/remplacement de lame garantit un changement de lame rapide et pratique.
*L'ensemble du système adopte une conception standard CE et est soumis à la mesure stricte de la qualité industrielle NC pour garantir la qualité, la stabilité et la durée de vie.
*La partie motrice adopte un servo AC avec pilote germanique et moteur domestique, réponse de haute qualité, rapide et précise.
*Adoption d'une conception spéciale de stockage de régénération d'énergie avec un très bon effet d'économie d'énergie et une très grande capacité à surmonter l'instabilité de l'énergie dans les usines.
*Le système possède la fonction de détection automatique, capable d'empêcher toute utilisation exceptionnelle et tout dommage dû à une opération manquante.
*L'ordinateur peut ajuster automatiquement l'accélération de la découpe du carton en fonction des spécifications du carton et de la vitesse de production et suivre automatiquement la vitesse de transmission des cartons pour rester en phase.
*L'ordinateur peut stocker jusqu'à 999 commandes et les terminer automatiquement dans l'ordre ou selon les conditions préalables. L'écran affiche différents types d'informations sur la production.
*Longueur du carton découpé : 500-9999 mm, précision du carton découpé : ± 1 mm.

Empileur RS

Paramètres techniques
*Longueur de la feuille : 2 300 mm
Caractéristiques structurelles
*Empilage et collecte automatiques des cartons ; sortie électrique horizontalement.
*Les cartons joints verticalement sont transmis par courroie à large portée.
*Les cartons doivent être retirés par interrupteur lorsque la quantité ou la hauteur des feuilles est conforme aux exigences.

Q1.Êtes-vous un fabricant ou une société commerciale ?

R : Notre bureau de Shanghai fait principalement de l’exportation.Nous avons notre propre usine à Wenzhou, dans la province du Zhejiang.

Q2.Quelle est la garantie de la machine ?

R : Un an. Après la garantie, nous fournissons toujours une assistance technique à l’acheteur à faible coût.

Q3.Quel est le temps de production lors de la commande ?

R : Normalement, environ 10 à 20 jours.

Q4.Quel est le délai de livraison ?

R : 15-30 jours après le dépôt.

Q5.Votre entreprise peut-elle gérer l'expédition des clients ?

R: Oui, donnez-nous simplement le port maritime de destination ou le parc à conteneurs.

Q6.L'emballage est-il solide ?

R : Oui. Adopte un emballage résistant à l’humidité et aux chocs qui convient au transport routier longue distance et à divers types de conditions météorologiques.Un ensemble complet de manuels d’entretien et d’exploitation est inclus.

Q7.Que diriez-vous de l'installation et de la formation de la machine ?

R : 1) Nous proposons une formation gratuite dans notre usine ;2) Nous pouvons envoyer des techniciens (ingénieurs) dans votre usine pour l’installation et la formation.Vous paierez le billet d'avion aller-retour et l'hébergement, ainsi que des frais de 100 USD/jour pour chaque technicien.

Q8.Avez-vous des machines en stock ?

R : Pour le modèle standard, nous avons une grande quantité en stock.Pour un modèle spécial, nous avons besoin de 20 à 30 jours pour le produire pour vous.

Q9.Comment pouvez-vous assurer la qualité des machines ?

R : Chaque machine sera testée en cours d’exécution au moins 24 heures avant la livraison pour garantir la qualité.Et pendant la garantie, nous fournirons gratuitement des pièces de rechange si la machine a un problème.

Q10.Inspectez-vous les machines ou testez-vous leur fonctionnement avant de les emballer ?

R: bien sûr, nous le faisons. Nous avons un département QC pour déboguer la machine avant l'emballage.Si vous souhaitez utiliser du matériel spécifique pour effectuer le test, vous devez payer le coût du matériel.

Q11.Quelle est la condition de paiement ?

A : T/T 30 % à l’avance, le solde sera payé avant la livraison.Nous acceptons également les paiements par West Union ou L/C à vue.

Q12.Acceptez-vous les visites d'usine ?

R : Bienvenue chaleureusement pour votre visite.

Q13.Combien d'années travaillez-vous dans le domaine de l'imprimerie ?

R: La société de Shanghai depuis 2008, l'usine existe depuis plus de 25 ans.

Q14.Combien de clients avez-vous ?

R : Nous avons vendu nos machines dans environ 60 pays.Nous avons des agents en Afrique du Sud, au Maroc et en Italie.

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	PRINTYOUNG
Certification:	CE
Numéro de modèle:	Le nombre de véhicules à moteur

Quantité de commande min:	1 série
Prix:	US 198000 Set
Détails d'emballage:	Adopte un emballage résistant à l'humidité et aux chocs, adapté au transport routier sur de longues
Délai de livraison:	45 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	30 ensembles par mois

Vitesse de conception:	100 m/min	Vitesse économique:	40 ~ 60 m/min pour le carton à cinq couches
largeur de travail:	500 à 1800 mm	Catégorie du papier de base:	≥ B
Taux d'eau du papier de base:	11% ± 1%	Papier extérieur:	150 à 200 gsm
Papier de base:	150 à 200 gsm	Papier ondulé:	105 à 180 gsm
Quantité de vapeur:	2500 à 3200 kg/h	Pression maximale:	1.6 MPa
La pression habituelle:	00,98 ~ 1,12 Mpa	Longueur de la ligne de production:	45 mètres
Largeur de ligne de production:	6 mètres
