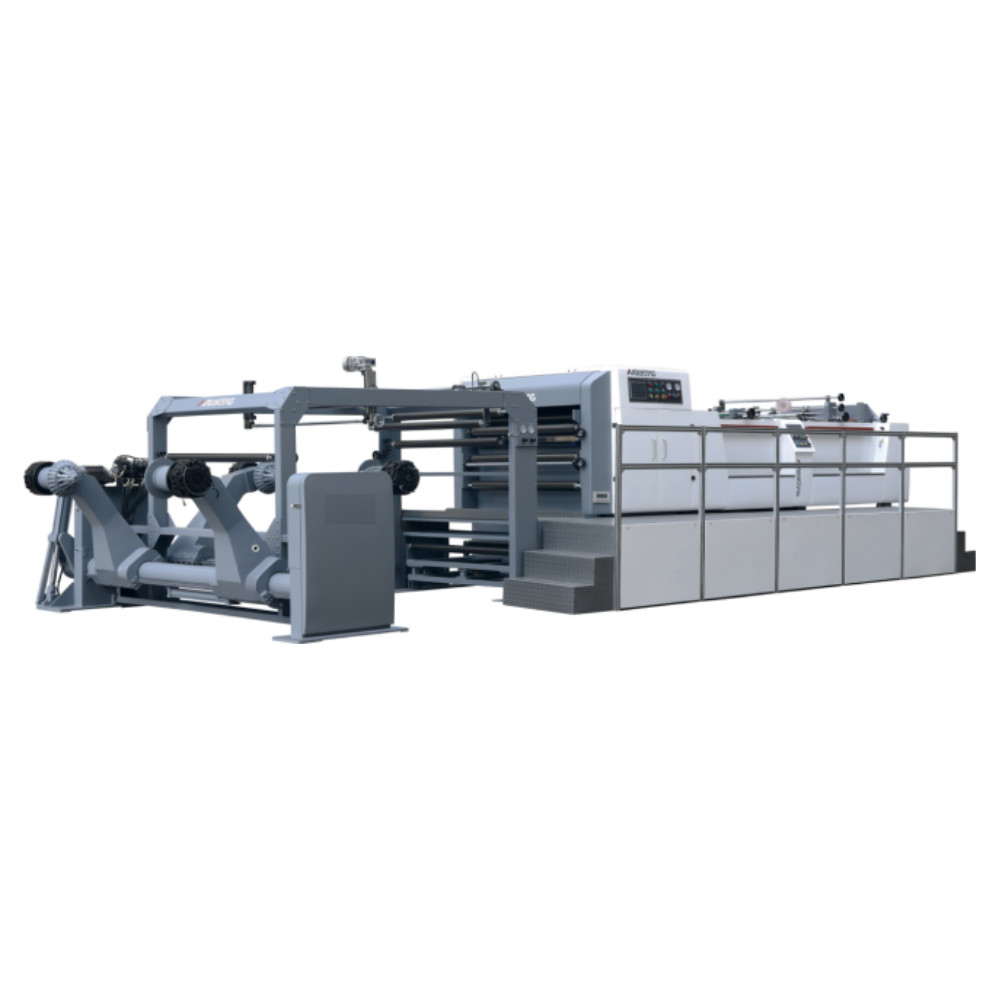

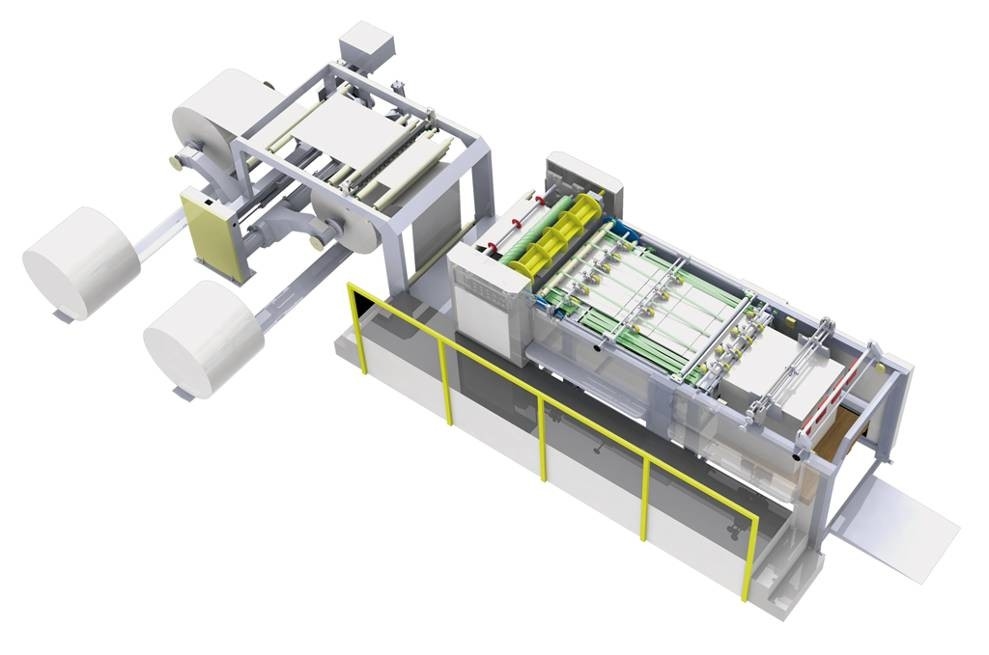

PRY-1400D Servo précision à grande vitesse

Caractéristiques

La machine de découpe de toile PRY est une technique de pointe britannique.
La machine est entraînée par un servomoteur.
La vitesse de coupe du papier est rapide et stable.
La précision de coupe est assurée par l'ours et le couteau de coupe allemands.
Contrôle par écran tactile, fonctionnement simple, structure raisonnable, support anti-musique, pour assurer un papier lisse.
Cette machine est la machine de traitement du papier qui est très populaire dans l'industrie de la fabrication et de l'impression de papier et améliorera considérablement l'efficacité et les avantages pour votre entreprise.

Paramètres techniques

Le PRY-1400D est un coupe-feuille à grande vitesse.
Mesure de la machine	12000 * 4000 * 2400 mm
Le poids	11500 kg de référence
Vitesse maximale	400 coupes/minute
Voltage	380 V, 25 kW, 3 phases, 50 Hz
Poids de référence du papier de coupe	50 ~ 550 g
Précision de coupe	± 0,3 mm
Longueur de coupe	450 ~ 1650 mm
Diamètre maximal du rouleau	1800 mm (71) maximum
Largeur maximale de coupe de papier	1 400 mm
Le format de la découpe	2 feuilles
Vitesse maximale de coupe du compteur	300 m/min
Exigences relatives aux sources de pression atmosphérique	0.8 Mpa
Charge maximale du coupeur	Papier à une seule feuille - 500 gm (doit tenir compte de la densité et de la qualité)

Configuration

Je me tiens à l'écart

Type:type à double bras pour support à rouleaux de base de papier 3?? 6?? 12
2 dépliants de type pick-up situés à l'arrière de la machine, structurellement dimensionnés pour pouvoir contenir des bobines d'un poids d'environ 2500 kg.Les mouvements vers le haut et vers le bas sont tous hydrauliques et sont contrôlés directement à partir de la console par des sélecteurs qui contrôlent les soupapes magnétiques- pression d'huile pour contrôler le bras de papier avant et après la fermeture et le déplacement et le levage.

Unité de coupe

Sur le couteau, la méthode de coupe britannique pour réduire la charge et le bruit lorsque le coupeur prolonge la vie du coupeur.réduire efficacement les vibrations et le bruit du fonctionnement à grande vitesse.
Sous le couteau: bloc de couteau avec fonte intégrale en fonte,usinage de précision, bonne stabilité.

Contrôle électronique

Le coupeur arrière:fabriqué à partir d'un couteau de précision en acier spécial,avec une lame de longue durée de vie facilement réglable.

PLC pour contrôler le système électronique, automatiquement et plus pratique pour le fonctionnement.

La longueur de coupe, la quantité et fini.
Des morceaux de papier peuvent être saisis directement sur l'écran tactile et indiquer clairement la longueur réelle, les chiffres coupés immédiatement.

Le convoyeur et le système de collecte de papier par Jogger

Système de convoyeur à plusieurs étapes: de haute vitesse à basse vitesse.Premièrement pour séparer rapidement le papier coupé, puis pour le recouvrir, puis pour rassembler et empiler le papier.la pile de papier à une hauteur considérableLa table d'empilage dispose de trois côtés pour secouer la finition, le côté du moteur pour entraîner le papier, le papier,sur les deux côtés par motor jogger de haute qualité pour régler l'amplitude du papier manuellement pour améliorer la simplicité et la sécurité de l'opération.

Dispositif bouclé

L'appareil à boucles est placé dans le rouleau de papier avant le découpage, afin d'éliminer le rouleau à boucles ou à pliage, afin de maintenir la stabilité de la tension du rouleau de papier.Le rouleau de papier passe d'abord à travers (au bord du rouleau) des composants dans le dispositif de déconvolutionLes rouleaux sont des rouleaux guidés.

Le nouveau dispositif anti-curvature ---- entièrement automatique contrôlé par PLC

Enlever efficacement la boucle du rouleau pour rendre le papier plus plat, favoriser la stabilité de la tension du rouleau.

Système de réglage de la carréité (système de réglage prismatique automatique pour le papier)

Ajustez la carréité du papier, notre ingénieur le réparera une fois, et l'opérateur n'a pas besoin de réajuster.

Couteau à trancher ((Sets pneumatiques de type 3)

Trois ensembles de couteaux sont utilisés pour la coupe moyenne.

Machine de marquage automatique

Avec un comptage précis après insérer le marquage, les opérateurs n'ont qu'à saisir sur l'interface homme-machine après le nombre de papier,peut être conforme aux paramètres pour marquer la quantité de papier.

La structure principale de la machine(Toi qui tiens le couteau et le support du couteau)

La paroi principale de la machine, grâce à l'analyse des éléments finis, à l'analyse des vibrations mécaniques et à l'optimisation du cadre, utilise la fonte nodulaire de haute qualité pour l'intégration de la conception,et par l'usinage de précision- perfectionner le phénomène de résonance entre les composants de transmission, rendre le fonctionnement plus stable, améliorer la durée de vie des pièces de roulement.

Arrêt automatique du blocage du papier

Avoir un capteur pour donner des signaux au système s'il y a un embouteillage de papier se produisent au convoyeur, et la machine s'arrêtera immédiatement pour sauver les papiers.

Système de guides Web

Contrôle strict de la qualité du processus, système de contrôle servo durable, sans entretien, traitement fin, réponse dynamique élevée, pas de tampon, positionnement précis, limite du conducteur réglable numériquement.L'affichage peut être automatiquement mis en veille pour un fonctionnement automatique, ce qui peut économiser de l'énergie.Le grand écran affiche en temps réel, et l'état de fonctionnement du système est clair à l'intérieur.

Système d'élimination statique

La barre antistatique peut éliminer la statique des draps.

Type de chaîne à commande moteur Layboy

Plus stable et plus de poids admissible pour la collecte des feuilles de papier.

Planche de barrage à commande pneumatique

En appuyant sur le bouton, le plateau de la digue sera en place et prêt pour les piles de papier à sortir.

autres appareils de détection de gaz

Opération à deux écrans avec système de télécommande

Moteurs de conduite

1.Servo-moteur et codeur AC pour couteau croisé
2Moteur CA et transformateur de fréquence pour convoyeur à grande vitesse et convoyeur à basse vitesse
3.moteur à courant alternatif pour le support d'empilement de papier vers le haut et le bas
4Moteur à courant alternatif pour les coureurs
5Moteur à courant alternatif pour le support de détente
6.Moteur à courant alternatif pour la collecte des déchets

Q1.Êtes-vous un fabricant ou une société commerciale?

R: Notre bureau de Shanghai est principalement spécialisé dans l'exportation.Nous avons notre propre usine à Wenzhou, province du Zhejiang.

Q2.Quelle est la garantie de la machine?

R: Un an. Après la garantie, nous fournissons toujours un soutien technique à l'acheteur à faible coût.

Q3.Quel est le délai de production pendant la commande?

R: Normalement, environ 10 à 20 jours.

Q4.Quel est le délai de livraison?

A15-30 jours après le dépôt.

Q5.Votre entreprise peut-elle gérer les expéditions pour les clients?

R: Oui, il suffit de nous indiquer le port de destination ou le chantier de conteneurs.

Q6.L'emballage est-il résistant?

R:Oui.Adopte un emballage à l'épreuve de l'humidité et des chocs, adapté au transport routier sur de longues distances et à divers types de conditions météorologiques.Un ensemble complet de manuels de maintenance et d'exploitation est fourni.

Q7.Qu'en est-il de l'installation et de la formation des machines?

A: Nous offrons une formation gratuite dans notre usine.2) Nous pouvons envoyer des techniciens (ingénieurs) à votre usine pour l'installation et la formation.Vous payez le billet d'avion aller-retour et l'hébergement, plus les frais de chaque technicien de 100 USD/jour.

Q8.Avez-vous des machines en stock?

R: Pour le modèle standard, nous avons une grande quantité en stock.Pour un modèle spécial, nous avons besoin de 20 à 30 jours pour le produire pour vous.

Q9.Comment pouvez-vous assurer la qualité des machines?

R: Chaque machine sera testée au moins 24 heures avant la livraison pour assurer la qualité.Et pendant la garantie, nous donnerons des pièces de rechange gratuitement si la machine a un problème.

Q10.Inspectez-vous les machines ou testez-vous leur fonctionnement avant l'emballage?

R: Bien sûr que oui. Nous avons un service de contrôle qualité pour déboguer la machine avant l'emballage.Si vous souhaitez utiliser un matériau spécifique pour effectuer le test, vous devez payer le coût du matériau.

Q11.Quel est le délai de paiement?

A: T/T 30% à l'avance, le solde doit être payé avant la livraison.Nous acceptons également le paiement par West Union ou L/C à vue.

Q12.Acceptez-vous les visites d'usine?

R: Bienvenue à votre visite.

Q13. Combien d'années êtes-vous dans le domaine de l'impression?

R: La société de Shanghai depuis 2008, l'usine est plus de 25 ans.

Q14. Combien de clients avez-vous?

R: Nous avons vendu nos machines à environ 60 pays.Nous avons des agents en Afrique du Sud, au Maroc et en Italie.

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	PRINTYOUNG
Certification:	CE
Numéro de modèle:	Le PRY-1400D

Quantité de commande min:	1 série
Prix:	US 43000 Set
Détails d'emballage:	Adopte un emballage résistant à l'humidité et aux chocs, adapté au transport routier sur de longues
Délai de livraison:	30 jours
Capacité d'approvisionnement:	30 ensembles par mois

Mesure de la machine:	12000 * 4000 * 2400 mm	Le poids:	11500 kg de référence
Vitesse maximale:	400 coupes/minute	Voltage:	380 V, 25 kW, 3 phases, 50 Hz
Mettez en référence le poids de couper le papier:	50 ~ 550 g	Précision de coupe:	± 0,3 mm
Longueur de coupe:	450 ~ 1650 mm	Diamètre maximal du rouleau:	1800 mm (71) maximum
Largeur maximale de coupe de papier:	1 400 mm	Le format de la fente:	feuille 2
Vitesse maximale de coupe du compteur:	300 m/min	Exigences relatives aux sources de pression atmosphérique:	0.8 Mpa
