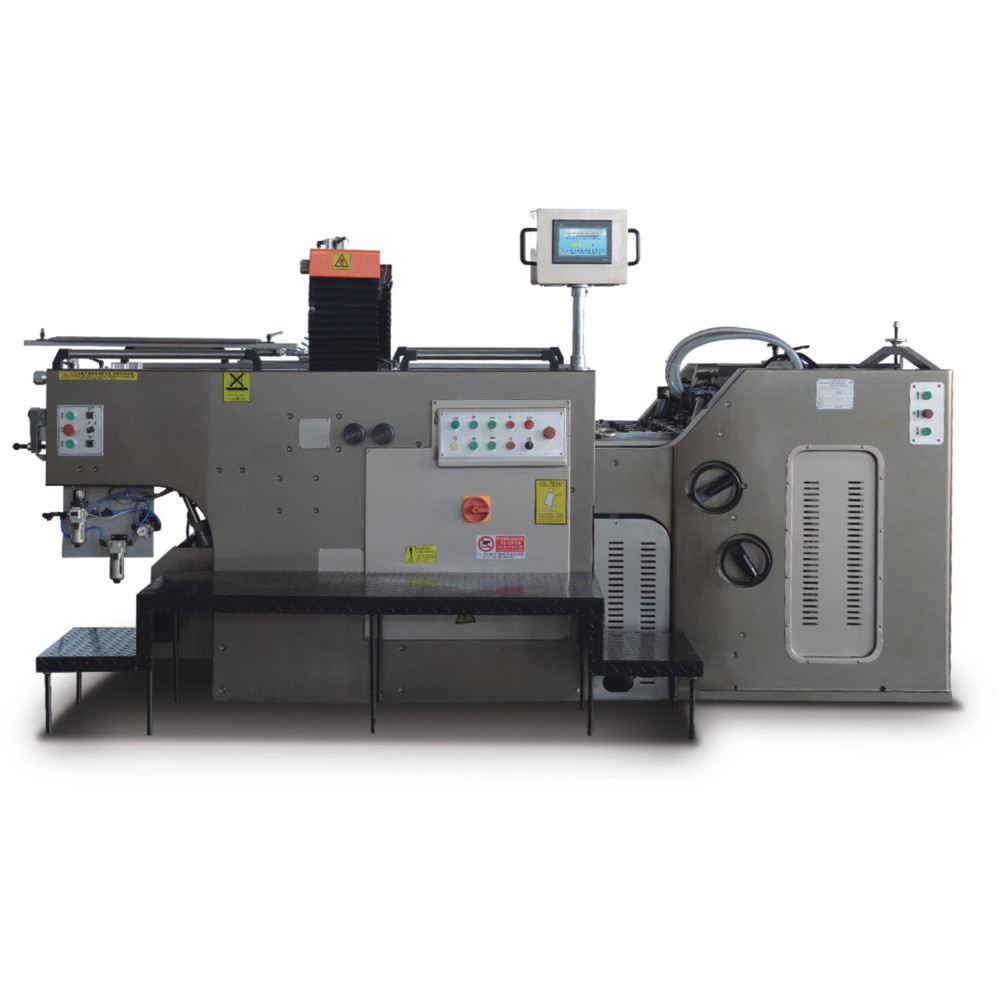

PRY-800A Presse à écran à cylindre d'arrêt

Caractéristiques

La presse à écran à cylindre à arrêt automatique de la série PRY-A adopte la technologie classique du cylindre à arrêt avec des avantages tels que:papier placé avec précision et stabilité, haute précision, grande vitesse, faible bruit,Il est adapté à l'impression sur des applications en céramique et en verre, à l'industrie électronique (interrupteur de film, circuits flexibles, panneau de compteur, téléphone portable), à la publicité,l'emballage et l'impression- les produits de marque, le transfert de textile, les techniques spéciales, etc.

Paramètres techniques

PRY-800A Presse à écran à cylindre d'arrêt
Modèle	Le PRY-800A
Taille maximale du papier	800 * 600 mm
Min. Taille du papier	350 * 300 mm
Taille d'impression maximale	800 * 590 mm
Épaisseur du papier	108 à 400 gsm
La frontière	≤ 10 mm
Vitesse d'impression	1000 ~ 3300 pièces/h
Le pouvoir	3P 380V 50Hz 8,89kw
Le poids	4 000 kgs
Taille globale	Pour les autres types d'équipement

Configuration

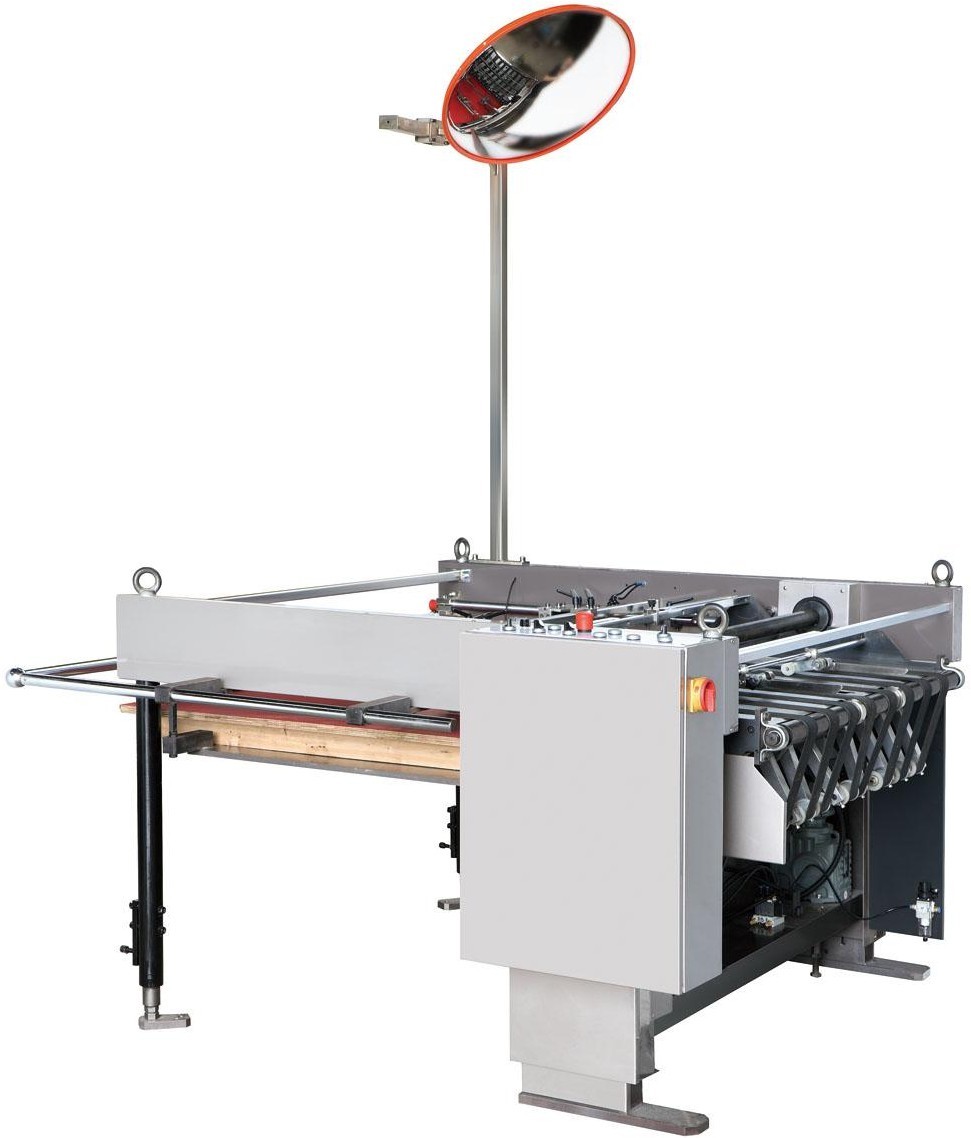

Appareil de traitement

La technologie d'alimentation arrière originale, tirée de la presse offset, assure une alimentation stable et fluide de différents types de substrat.l'alimentation en feuille unique (universelle) peut être sélectionnée facilementUn chargeur de capture avant est également disponible et peut être utilisé pour l'alimentation stable du film et d'autres substrats.

Tableau d'alimentation

L'absorbeur de vide est monté dans le fond de la carte d'alimentation, en correspondance avec la construction de papier de poussée et de presse, assurant que divers matériaux peuvent être livrés en douceur.

Système de cylindre et d'enregistrement

Le cylindre s'arrête automatiquement pour assurer que le front du matériel d'impression peut être envoyé avec précision à la poignée du cylindre, ce qui est jusqu'à une extrême précision;la poignée du cylindre et la pose latérale de la traction ont toutes deux des capteurs pour surveiller si le matériel d'impression est correctement placé.Le cylindre sous vide avec une précision de +/- 0,01 mm à travers la surface du cylindre, un grand arbre du cylindre et des roulements spécialement conçus de haute précision assurent une impression de la plus haute qualité à des vitesses plus élevées.

Système d'éclairage

La pince et la lame de retour d'encre sont entraînées par des canettes individuelles et une caméra à action en deux étapes aide à réduire le choc de la pince sur le maillage de l'écran.la pression d'impression est appliquée uniformément sur le cylindre en continuLes graphismes d'impression sont plus clairs et la couche d'encre est plus proportionnée.

Rameau de circulation ferroviaire

Les roulements à billes et les roulements à billes importés réduisent les secousses et le bruit lorsque toute la machine fonctionne à grande vitesse, assurant la stabilité de l'impression.

Tableau de livraison

La planche de distribution peut être renversée jusqu'à 90 degrés pour permettre un accès facile à la maille d'écran pour le nettoyage et le réglage du cadre, l'installation de la lame;Assurez-vous que la collecte se déroule sans heurts.

Système de cadrage d'écran

Le support de cadre de l'écran peut être retiré, ce qui est facile pour régler le registre ou l'alimentation, ainsi que pour nettoyer le cylindre et le cadre de l'écran.il est monté avec un dispositif pour maintenir l'encre tombée pour éviter les gouttes d'encre sur le cylindre.

L'équipement doit être équipé d'un dispositif d'écoulement d'eau de pluie et d'un dispositif de ventilation.

Caractéristiques

1.Trois groupes de régulateurs de source lumineuse,commande indépendante,indication numérique en temps réel de l'état de fonctionnement et de la durée de vie.
2.Adopter un pare-lampe spécial en alliage d'aluminium-magnésium, une conception focalisée, une efficacité de production élevée.
3.Equipé d'un système de refroidissement raisonnable,deux groupes de dissipateurs de chaleur indépendants,la partie inférieure du système d'adsorption,pour éviter que la température de la chambre de travail ne soit trop élevée,entraînant une déformation du substrat.
4- le système de correction automatique à bande transporteuse avec système d'adsorption, facile à utiliser, plus propice au transport du papier; ceinture à mailles de téflon (TEFION) importée, résistante aux températures élevées,résistance au frottement, une utilisation stable pour assurer une longue durée.

5- régulation de la vitesse, régulation visuelle de la production, vitesse de transport, jusqu'à 60 m/min.
Les avantages d'une source lumineuse à puissance variable réduite par rapport à une source lumineuse UV commune contrôlée par transformateur:
La puissance de sortie de la lampe est de 30 à 100%, réglable sans pas.
Taux de conversion de puissance élevé: environ 20% supérieur à celui des transformateurs traditionnels qui entraînent de l'énergie UV et peuvent effectivement prolonger la durée de vie de la lampe;
Efficacité élevée,économie d'énergie et protection de l'environnement:réduire efficacement les pertes et la puissance réactive des transformateurs traditionnels,économiser environ 40% de la consommation électrique par rapport à la même année;
Protection intelligente complète:plus de 20 mécanismes d'alarme de protection professionnelle,comme la surchauffe du tube,erreur de paramètre du tube de lampe,déconnexion du tube de lampe,etc.;
Adaptation de puissance intelligente élevée: réglages en veille, pas de prise de matériau, 30% en veille de puissance; le matériau est en marche, en 0,5 seconde pour régler automatiquement la puissance;
L'utilisation parfaite de la sécurité: éviter le complexe traditionnel de chauffage et de câblage des transformateurs causé par des risques de sécurité.

Paramètres techniques

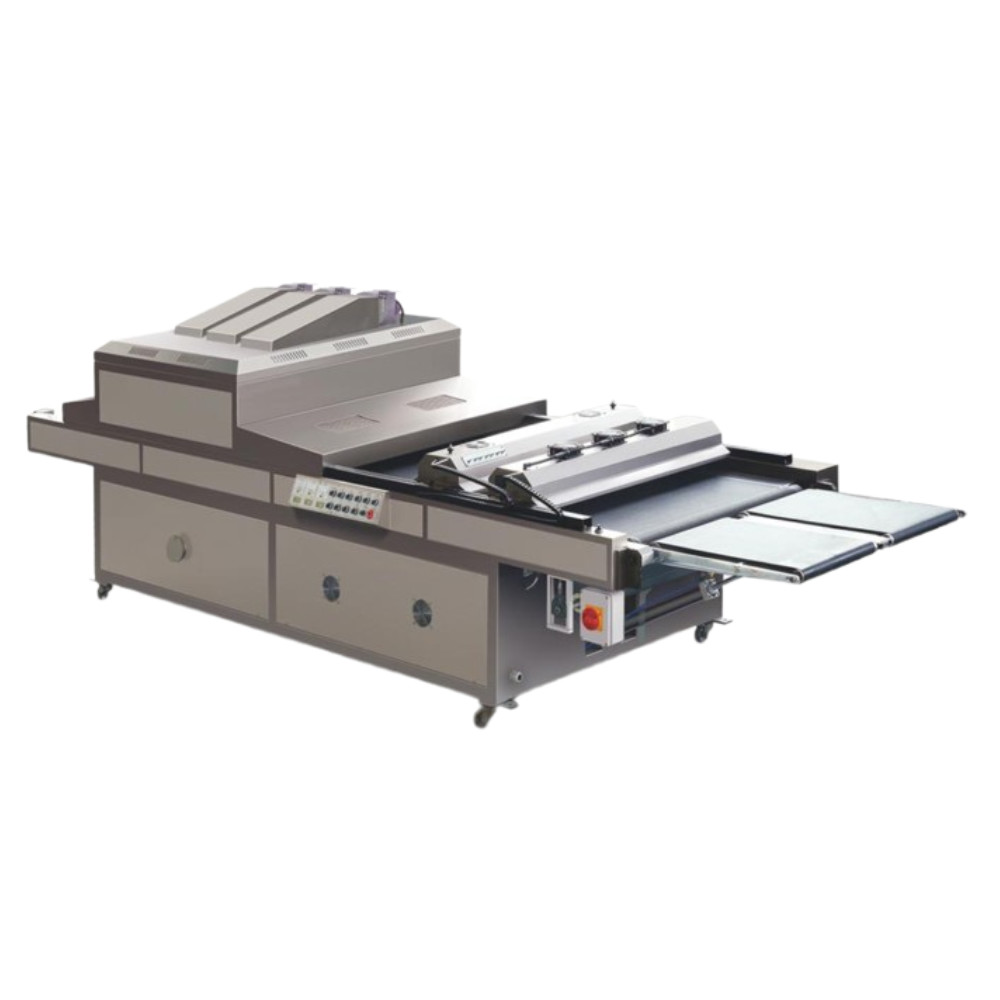

Machine de séchage UV PRY-800UVJW
Modèle	Pour les véhicules à moteur électrique
Rapidité de transmission	60 m/min
Puissance de la lampe UV	9.7kw * 3 pièces sans pas
Puissance de la lampe à rides	80w * 3 pièces
Chauffage infrarouge pour la puissance de l'encre lisse	1.5kw * 3 pièces
Largeur de durcissement	Étendue de l'eau
Transmettre la puissance du moteur	400 w
Puissance du ventilateur d'adsorption	2.2 kw
Puissance du ventilateur d'évacuation	0.37kw * 3
Petit éventail	40w * 13 pièces
Puissance totale	3P 380V 50Hz 95A
Poids total	1200 kg
Taille globale	(4,2 + 0,75) * 1,91 * 1,78 m

Application du projet

PRY-800UVJW est spécialement conçu pour une utilisation avec une sérigraphie automatique, une machine à offset et d'autres équipements. Il est largement utilisé pour le moulage, le déshumidification et le durcissement UV, etc.dans le domaine de la sérigraphieLa plupart des produits sont fabriqués à partir de matériaux de haute qualité.

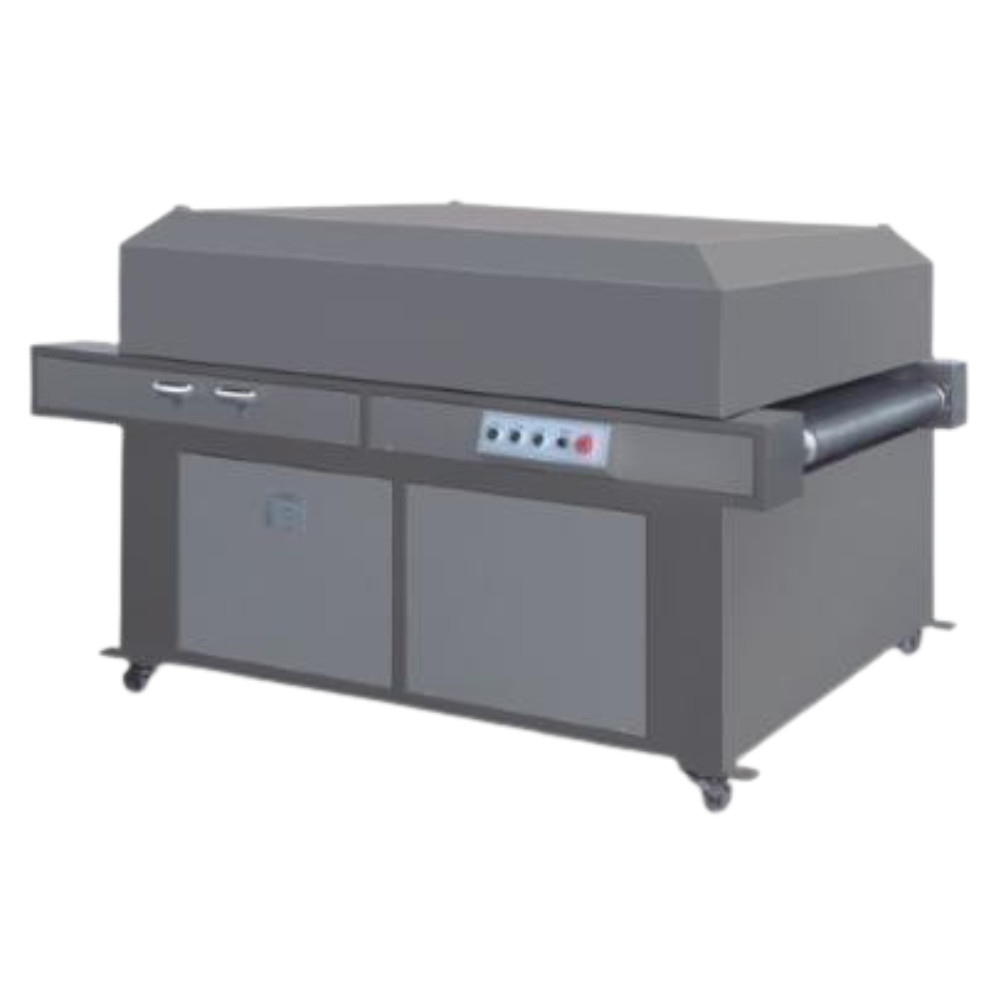

La section de refroidissement PRY-800SL (facultatif)

Caractéristiques

La section de refroidissement est reliée à un séchoir à convoyeur plat ou à une machine à UV,elle fait sortir le papier du séchoir ou du refroidissement de la machine à UV.La section doit se connecter à l'alimentation indépendamment,il avec courroie de transport de conversion de fréquence, peut être utilisé après le four ou le séchoir UV,ou utilisé indépendamment.

Paramètres techniques

Pour les appareils de refroidissement de type PRY-800SL:
Modèle cool	Refroidissement par eau
Max. la vitesse	60 m/min
Poudre de moteur de convoyeur	200 W
La température la plus basse	15 °C
Puissance de la machine de refroidissement	Machine de refroidissement à l'eau de 3 ch 2,2 kW
Puissance du ventilateur	1.1 kw
Le poids	730 kg + 170 kg
Dimension globale	Pour les véhicules à moteur à combustion

Pry-800S empilage automatique complet

Modèle	JB-800S
Taille maximale du papier	800 * 600 mm
Min. Taille du papier	350 * 270 mm
Max. Hauteur de la pile	700 mm
Vitesse maximale	3600 pièces/h
Puissance installée	3P 380V 50Hz 0,82kw
Poids total	550 kg ou plus
Taille globale	1500 * 1450 * 1000 mm

Caractéristiques

PRY-800S est un empilateur entièrement automatique qui peut être combiné avec une presse à écran de type cylindre entièrement automatique et toutes sortes de séchoirs pour rassembler le papier et le ranger automatiquement.

1.Toute la machine est contrôlée par un PLC, qui collecte le substrat d'impression et met le papier en ordre automatiquement.
2- Surveillance de l'électricité, deux côtés de déflecteurs fonctionnent quand le papier entre dans la plaque.
3Le système de transport du papier est contrôlé par un onduleur avec régulation de vitesse sans pas et une bande transporteuse guide la roue au ralenti pour alimenter le papier.
4Les éléments pneumatiques contrôlent l'action du jogger, qui empêchent le papier de se casser ou d'être endommagé.
5.Suivant toutes sortes de tailles de papier, le dispositif de jogging en papier peut être ajusté de l'arrière, de gauche et de droite facilement et commodément.
6Le capteur d'induction fait tomber la planche d'empilement automatiquement et maintient le papier collecté en douceur.
7.L'empileur de papier dispose d'un mécanisme de sécurité de limitation en position de haut en bas pour éviter que la machine ne soit endommagée.
8- Surveillance de la hauteur du bloc de papier et de la pile de papier et arrêt de l'impression en ligne.
9.Connecté à la partie d'impression qui peut contrôler les
10- Fonction de comptage du papier.

Q1.Êtes-vous un fabricant ou une société commerciale?

R: Notre bureau de Shanghai est principalement spécialisé dans l'exportation.Nous avons notre propre usine à Wenzhou, province du Zhejiang.

Q2.Quelle est la garantie de la machine?

R: Un an. Après la garantie, nous fournissons toujours un soutien technique à l'acheteur à faible coût.

Q3.Quel est le délai de production pendant la commande?

R: Normalement, environ 10 à 20 jours.

Q4.Quel est le délai de livraison?

A15-30 jours après le dépôt.

Q5.Votre entreprise peut-elle gérer les expéditions pour les clients?

R: Oui, il suffit de nous indiquer le port de destination ou le chantier de conteneurs.

Q6.L'emballage est-il résistant?

R:Oui.Adopte un emballage à l'épreuve de l'humidité et des chocs, adapté au transport routier sur de longues distances et à divers types de conditions météorologiques.Un ensemble complet de manuels de maintenance et d'exploitation est fourni.

Q7.Qu'en est-il de l'installation et de la formation des machines?

A: Nous offrons une formation gratuite dans notre usine.2) Nous pouvons envoyer des techniciens (ingénieurs) à votre usine pour l'installation et la formation.Vous payez le billet d'avion aller-retour et l'hébergement, plus les frais de chaque technicien de 100 USD/jour.

Q8.Avez-vous des machines en stock?

R: Pour le modèle standard, nous avons une grande quantité en stock.Pour un modèle spécial, nous avons besoin de 20 à 30 jours pour le produire pour vous.

Q9.Comment pouvez-vous assurer la qualité des machines?

R: Chaque machine sera testée au moins 24 heures avant la livraison pour assurer la qualité.Et pendant la garantie, nous donnerons des pièces de rechange gratuitement si la machine a un problème.

Q10.Inspectez-vous les machines ou testez-vous leur fonctionnement avant l'emballage?

R: Bien sûr que oui. Nous avons un service de contrôle qualité pour déboguer la machine avant l'emballage.Si vous souhaitez utiliser un matériau spécifique pour effectuer le test, vous devez payer le coût du matériau.

Q11.Quel est le délai de paiement?

A: T/T 30% à l'avance, le solde doit être payé avant la livraison.Nous acceptons également le paiement par West Union ou L/C à vue.

Q12.Acceptez-vous les visites d'usine?

R: Bienvenue à votre visite.

Q13. Combien d'années êtes-vous dans le domaine de l'impression?

R: La société de Shanghai depuis 2008, l'usine est plus de 25 ans.

Q14. Combien de clients avez-vous?

R: Nous avons vendu nos machines à environ 60 pays.Nous avons des agents en Afrique du Sud, au Maroc et en Italie.

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	PRINTYOUNG
Certification:	CE
Numéro de modèle:	Le PRY-800A

Quantité de commande min:	1 série
Prix:	US 87900 Set
Détails d'emballage:	Adopte un emballage résistant à l'humidité et aux chocs, adapté au transport routier sur de longues
Délai de livraison:	60 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	30 ensembles par mois

Taille maximale du papier:	800 * 600 millimètres	Taille minimale du papier:	350 * 300 mm
Max. Printing Size:	800 * 590 mm	Épaisseur du papier:	108 à 400 gsm
Vitesse d'impression:	1000 ~ 3300 pièces/h	Vitesse de transmission:	60 m/min
Largeur de durcissement:	Étendue de l'eau	Modèle cool:	refroidissement par eau
Max. Pile Height:	700 millimètres	Vitesse de piles:	3600 pièces/h
